Почему между нулём и заземлением возникает напряжение: причины и объяснения

Очень часто можно заметить, что между нулевым проводом и контуром заземления появляется небольшой электрический потенциал, который вызывает вопросы и недоумение. На самом деле причина кроется в особенностях устройства электрических сетей, в распределении токов и сопротивлениях проводников, которые соединяют эти точки. Даже при идеальном соединении проводники могут создавать разницу потенциалов из-за протекания токов по линиям или небольших ошибках в монтаже. Чтобы глубже понять, откуда именно возникает такая разница и чем она опасна, советуем посмотреть видео в начале и в конце статьи – там тема раскрыта более подробно и с наглядными примерами.

Почему между нулем и заземлением есть напряжение

В электрических сетях часто возникает ситуация, когда между нулевым проводом и заземлением наблюдается незначительное, но измеримое напряжение. Это явление вызывает вопросы у многих специалистов и потребителей, особенно при проверке исправности систем заземления и нейтрали. На практике это вполне объяснимо и связано с особенностями работы распределительных сетей и сопротивлением проводников.

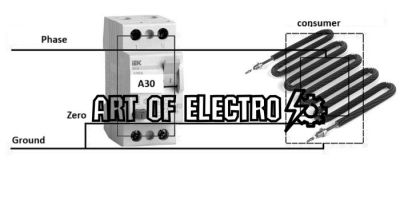

Нулевой проводник, или рабочий ноль, в электросети выполняет функцию возврата тока от потребителя к источнику питания. Заземление же служит для обеспечения безопасности, создавая низкоомный путь для тока утечки и предотвращая поражение электрическим током. Несмотря на связь между ними, между нулем и заземлением всегда присутствует небольшое напряжение, которое варьируется в зависимости от условий эксплуатации.

Основные причины появления напряжения между нулем и заземлением

• Сопротивление проводников и контактов. Рабочий ноль не является идеальным проводником – он имеет сопротивление, и при прохождении тока через него возникает падение напряжения. Чем выше ток нагрузки, тем больше падение напряжения по нулевому проводнику. В результате потенциал нуля немного отличается от потенциала земли.
• Длинные магистральные кабели и распределительные линии. В промышленных и жилищных объектах длинные хорошие нулевые провода создают дополнительное сопротивление, из-за которого напряжение на нуле под нагрузкой может достигать нескольких вольт относительно заземления.
• Ток вытекания и паразитные токи. Электрооборудование в процессе работы может создавать токи утечки на корпус либо другие элементы системы заземления. Эти токи создают разность потенциалов между нулём и землей.
• Особенности схемы соединения нейтрали и заземления. В распределительных системах ноль и земля соединяются в единой точке – на трансформаторной или распределительной подстанции. Однако по мере удаления от этой точки потенциалы могут различаться из-за сопротивлений и токов нагрузки.
• Отсутствие идеального контакта и коррозия соединений. На практике соединения между нулём и землей могут ослабнуть, окислиться или повреждаться, что приводит к увеличению сопротивления и появлению дополнительного напряжения.

Например, при замере напряжения между нулевым проводом и заземлением на входе квартиры можно получить значения от 1 до 5 вольт под нагрузкой. Это считается нормальным явлением и не свидетельствует о неисправности. Однако если напряжение значительно превышает этот уровень, стоит проверить качества соединений заземления и нейтрали, опытным путем определив участки с повышенным сопротивлением.

Важно помнить, что наличие напряжения между нулём и землёй – не признак аварии, а отражение реальной работы распределительной электросети. Специалисты с практическим опытом знают, что полностью исключить это напряжение невозможно, но можно минимизировать его влияние правильным проектированием системы и своевременным обслуживанием.

Физические причины потенциала между нулевым проводом и землей в электрических сетях

Ключевым фактором, объясняющим наличие напряжения между нулем и землей, является ток нагрузки, проходящий по нулевому проводу. Поскольку нулевой провод не является идеально проводящим и на нём всегда присутствует определённое сопротивление – даже небольшое, создаётся напряжение. Чем больше нагрузка и длина линии нуля, тем значительнее этот потенциал.

Основные причины возникновения потенциала между нулём и землей

• Сопротивление нулевого провода. В сетях низкого напряжения проводник нулевого рабочего нейтрали (N-провод) длиной несколько десятков метров и сечением 10–16 мм? имеет сопротивление, которое не обнуляет напряжение до земли, особенно при большой токовой нагрузке.
• Нагрузочные токи и падение напряжения. При подключенной нагрузке через фазу проходит ток, проникающий на нулевой провод, вызывая на нем падение напряжения даже в исправной системе. Например, при нагрузке в 10 А и сопротивлении нулевого провода 0,2 Ом, напряжение на нулевой может достигать 2 В.
• Несовершенство заземляющих устройств. Заземлители имеют свое сопротивление, которое зависит от качества контакта с землей, материала электродов и условий почвы. Высокое сопротивление заземления повышает потенциал самой заземляющей системы и, соответственно, разность потенциалов между нулем и землей.
• Ассиметрия фаз и неравномерность нагрузки. В трехфазных системах неравномерное распределение нагрузок приводит к появлению тока в нулевом проводе, и, как следствие, к напряжению между нулём и землёй.
• Протяжённость и состояние электропроводки. В длинных магистралях низкого напряжения падение напряжения вдоль проводников становится заметным, особенно если проводники окислены или имеют повреждения, что увеличивает сопротивление и, как следствие, потенциал ноля.

Для практического примера рассмотрим жилой дом с несколькими электроприборами. При работе стиральной машины с током около 8–10 А, нулевой провод может иметь напряжение от 1 до 3 В по отношению к земле. В нормальных условиях такие значения не опасны и считаются допустимыми, но наличие более высоких значений говорит о проблемах, таких как плохие контакты или повреждения проводки.

Важно помнить, что напряжение между нулём и землей является признаком качества электрической системы. При выявлении повышенного потенциала необходимо провести диагностику, включающую измерение сопротивления нулевого и заземляющего проводников, проверку распределительных щитов и контактов. Опыт показывает, что устранение таких явлений повышает безопасность и надёжность электросети.

Роль сопротивления и токовых нагрузок в формировании напряжения между нулем и заземлением

В электрических сетях нулевой проводник (нейтраль) и заземление часто воспринимаются как точки с одинаковым потенциалом, однако на практике между ними может наблюдаться напряжение. Это явление напрямую связано с сопротивлением проводников и токовыми нагрузками, возникающими в цепи.

Сопротивление нулевого проводника, хоть и относительно невелико, не равно нулю. При протекании тока по нейтрали возникает падение напряжения, которое и приводит к разнице потенциалов относительно заземления, где потенциал традиционно принимается за нулевой.

Влияние сопротивления проводника на напряжение между нулем и землей

Нулевой проводник состоит из металлических элементов, у которых всегда есть сопротивление, обычно измеряемое в миллиомах на метр. При значительных расстояниях от места ввода линии и при нагрузках с большим током падение напряжения становится ощутимым. Например, если нагрузка в питающей линии – 20 ампер, а суммарное сопротивление нулевого проводника в цепи составляет 0,5 Ом, то напряжение между нейтралью и землей может достигать 10 В. Это не исключено в реальных условиях, особенно в устаревших электросетях с некачественным контактом или повреждениями.

В идеале, при подключении нагрузки ток между фазой и нулем вызывает нагрузку, а ток в нулевом проводнике возвращается обратно в распределительный щит. Если же в цепи присутствает сопротивление, на нем возникает падение напряжения, что приводит к разности потенциалов между нулем и землей.

Роль токовых нагрузок в формировании разности потенциалов

Токовые нагрузки существенно влияют на величину напряжения в нулевой цепи. Чем больше потребление тока, тем выше падение напряжения на сопротивлении нулевого проводника. При малых нагрузках разница потенциалов может быть незначительной, в пределах нескольких милливольт, практически незаметной.

Однако в условиях работы мощных электроприборов, электродвигателей или сварочного оборудования токи существенно возрастают. Это приводит к увеличению напряжения между нулём и заземлением, что иногда становится причиной ложного срабатывания защитных устройств или нежелательных шумов и помех в сети.

Примеры из практики

• В крупном промышленном цехе с протяжёнными линиями питания нулевой проводник имеет повышенное сопротивление вследствие окисления контактов и механических повреждений. При запуске электродвигателей напряжение между нейтралью и землёй заметно возрастает, что фиксируется в ходе технического обслуживания.
• В жилом доме при одновременной работе нескольких мощных электроприборов в вечернее время напряжение между нулём и заземлением может достигать 3–5 В. Это связано с длительными линиями и сочетанием домашних потребителей.
• В сетях с некачественным соединением защитного провода выступает значительное сопротивление, что дополнительно усугубляет перепады напряжения между нулём и землёй под нагрузкой.

Таким образом, роль сопротивления нулевого проводника и характеристики токовых нагрузок решающим образом влияют на формирование напряжения между нулем и заземлением. Тщательный контроль состояния проводников и правильный подбор размеров электропроводки существенно снижают эти явления и повышают стабильность электроснабжения.

Влияние конструкции и параметров системы TN-C-S на разницу потенциалов нуля и земли

Разница потенциалов возникает из-за протекания токов нагрузок и возможных токов утечки по PEN-проводнику до точки разделения. Чем больше сопротивление проводника и длина участка, тем выше напряжение между нулём и землёй.

Ключевые влияющие факторы

• Сопротивление PEN-проводника: его качество и сечение напрямую влияют на уровень падения напряжения.
• Длина кабельных трасс: длинные линии увеличивают сопротивление и, следовательно, разницу потенциалов.
• Качество соединений и контактов: коррозия или неплотные контакты повышают сопротивление и создают дополнительные напряжения.
• Нагрузки в системе: большие токи увеличивают эффект падения напряжения на нейтрали и защитном проводнике.
• Точка разделения PEN на PE и N: корректное выполнение и расположение влияет на стабильность потенциалов.

Резюме

Разница потенциалов между нулём и землёй в системе TN-C-S обусловлена конструктивными особенностями и параметрами проводников. Минимизация сопротивления, обеспечение качественных соединений и правильное проектирование системы уменьшают это напряжение, повышая надёжность и безопасность электроснабжения.
