Почему на холостых оборотах падает напряжение и причины снижения напряжения на холостом ходу

Когда двигатель работает на минимальных оборотах, многие замечают снижение напряжения в бортовой сети – и этому есть вполне понятные причины, связанные с особенностями работы генератора, аккумулятора и электрической нагрузки автомобиля. Нагрузка, которую вынужден «тянуть» генератор в таких условиях, может оказаться слишком высокой, а зарядка аккумулятора становится менее эффективной, из-за чего индикаторы и приборы начинают «просаживаться». Чтобы разобраться во всех нюансах и понять, почему напряжение ведет себя именно так, советую посмотреть видео в начале и конце статьи – там вы найдете более детальное и наглядное объяснение, которое дополнит и прояснит материал.

Влияние частоты вращения коленчатого вала на электромагнитные характеристики генератора автомобиля

Напряжение, которое вырабатывает генератор, напрямую зависит от частоты вращения коленчатого вала двигателя. При увеличении оборотов увеличивается и скорость вращения ротора генератора, что повышает скорость изменения магнитного потока и, соответственно, напряжение на выходе. На холостом ходу, когда частота вращения минимальна, генератор не достигает оптимального режима работы. Это одна из основных причин, почему напряжение падает именно на холостых оборотах.

Важным моментом является то, что генератор может обеспечить стабильное напряжение только в определённом диапазоне оборотов. Снижение частоты вращения приводит к уменьшению электромагнитных параметров, таких как индукция и поток магнитного поля, что вызывает снижение выходного напряжения и тока. Это особенно заметно на холостом ходу, когда нагрузка на бортовую сеть сохраняется, а генератор работает с минимальной скоростью.

Основные электромагнитные процессы в генераторе при разных оборотах

Генератор автомобиля – это устройство с ротором, создающим магнитное поле, и статором, в котором индуцируются электродвижущие силы. Чем выше скорость вращения ротора, тем быстрее меняется магнитный поток и тем выше индуцируемое напряжение. При низких оборотах коленчатого вала, например 600-800 об/мин на холостом ходу, напряжение падает из-за следующих факторов:

• Низкая скорость изменения магнитного потока: на малых оборотах магнитное поле меняется медленнее, что снижает амплитуду индуцируемого тока;
• Низкая индуктивность возбуждения: генератор работает в режиме недовозбуждения, когда ток возбуждения не может компенсировать падение магнитного поля;
• Изменение сопротивления нагрузки: нагрузка на бортовой сети остаётся практически неизменной, несмотря на снижение вырабатываемого напряжения, что приводит к дополнительному падению;
• Потери на обмотках и подшипниках: механические и электрические потери выше при низких оборотах, что снижает общую эффективность генератора.

На практике, если на холостых оборотах напряжение генератора падает ниже 12 В, это указывает на недостаточную подачу тока, что может привести к разряду аккумулятора и нестабильной работе электрооборудования. При увеличении оборотов до 1500-2000 об/мин, напряжение стабилизируется в пределах 13,8–14,5 В – это оптимальный диапазон для работы большинства современных генераторов.

Практические наблюдения и рекомендации

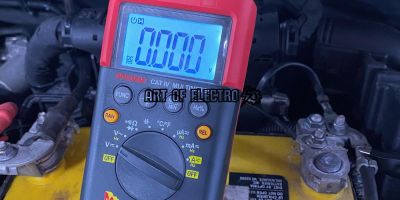

В ходе диагностики автомобилей нередко встречается ситуация, когда владелец жалуется на падение напряжения на холостом ходу. Проверка генератора при помощи мультиметра и осциллографа показывает, что при увеличении оборотов генератор начинает выдавать стабильное напряжение. Это подтверждает прямую зависимость электромагнитных характеристик от частоты вращения.

Чтобы минимизировать падение напряжения, важно:

1. Проверить состояние ремня привода генератора – ослабленный или изношенный ремень снижает обороты ротора;
2. Диагностировать систему управления возбуждением – неисправности в регуляторе напряжения или обмотках ротора приводят к слабому магнитному полю;
3. Поддерживать своевременное техническое обслуживание генератора, включая чистку контактов и проверку подшипников;
4. Учитывать условия нагрузки – при больших энергопотреблениях на холостом ходу может потребоваться дополнительное техническое решение, например установка повышенной емкости аккумулятора.

Технические причины снижения напряжения на холостом ходу: роль нагрузки и сопротивления в бортовой сети

При работе двигателя на холостом ходу частота вращения коленвала минимальна, соответственно, генератор вырабатывает напряжение с меньшей мощностью. В этот момент сопротивление проводов и элементов бортовой сети начинает играть гораздо более заметную роль. Чем выше общее сопротивление цепи, тем сильнее падает напряжение на выходе генератора, особенно при включении дополнительного оборудования.

Роль нагрузки в снижении напряжения

Основная нагрузка на бортовую сеть в момент холостых оборотов создаётся за счёт стандартных потребителей: фар, вентилятора радиатора, климат-контроля, обогревателей и электронных систем управления. При низких оборотах генератор не может обеспечить максимальный ток, и часть энергии теряется в виде падения напряжения.

• Пример: Если в момент стоянки включить передние и задние фары одновременно, напряжение на аккумуляторе может упасть с нормальных 13,5 В до 12,2–12,5 В. Это связано с тем, что увеличивается ток нагрузки, а внутреннее сопротивление генератора и проводки не позволяет поддерживать стабильное напряжение.
• Дополнительный спрос от электрических аксессуаров, например, подогрева сидений или мультимедийной системы, усугубляет падение напряжения.

Влияние сопротивления на падение напряжения

Сопротивление в бортовой сети складывается из нескольких факторов. Это не только длина и сечение проводов, но и состояние контактов, качество заземления, износ и окисление элементов цепи. При холостых оборотах, когда напряжение генератора низкое, любое небольшое сопротивление начинает сказываться сильнее, вызывая заметное снижение напряжения.

1. Со временем контакты на клеммах аккумулятора и генератора могут загрязняться или окисляться. Это увеличивает контактное сопротивление и приводит к дополнительной потере напряжения.
2. Использование проводов с маленьким сечением или повреждённых изоляций также ухудшает параметры цепи, усиливая падение.
3. Плохое заземление кузова автомобиля или агрегатов вызывает дополнительное сопротивление, что снижает качество электроснабжения.

В практическом опыте наблюдались случаи, когда банальная замена аккумуляторных клемм или восстановление контактов на генераторе возвращали напряжение на холостых оборотах почти к номинальным значениям. Это подтверждает важность проверки и обслуживания именно сопротивления электрической цепи.

В итоге, сочетание повышенной нагрузки на слабом режиме генератора и увеличенного сопротивления в цепи приводит к тому, что напряжение на холостом ходу падает. Владельцам техники стоит внимательно следить за состоянием электропроводки и подключённых устройств, чтобы минимизировать эти потери и обеспечить стабильную работу бортовой сети.

Методики диагностики и устранения падения напряжения на холостых оборотах двигателя

Падение напряжения на холостых оборотах двигателя часто связано с неправильной работой электрической системы и требует системного подхода для диагностики и устранения. Для успешного решения данной проблемы важно выявить причину снижения напряжения при минимальной нагрузке двигателя.

Ключевыми факторами, влияющими на падение напряжения, являются состояние аккумулятора, генератора, регулятора напряжения и качество контактных соединений. Правильное выявление неисправностей обеспечивает устойчивую работу двигателя и электрооборудования.

Основные методики диагностики и устранения

• Проверка аккумулятора: контроль уровня заряда, проведение нагрузочных тестов и оценка состояния клемм для исключения потерь в цепи питания.
• Диагностика генератора: измерение выходного напряжения и тока на разных режимах работы двигателя, анализ состояния щеток и якоря.
• Проверка регулятора напряжения: тестирование корректности работы, замена при выявлении неисправности для стабилизации напряжения.
• Осмотр электрических соединений: очистка и подтяжка клемм, проверка проводов на наличие повреждений и окисления для минимизации сопротивления.
• Использование диагностического оборудования: применение мультиметров и тестеров для точного измерения параметров электрической цепи и своевременного обнаружения сбоев.

Комплексное применение данных методик позволяет быстро определить источник понижения напряжения и принять эффективные меры по его устранению, что гарантирует стабильную работу двигателя на холостом ходу и снижает риск повреждения электрооборудования.
