Почему на нулевом проводе появляется напряжение и почему на нем есть напряжение

В электрических системах часто встречается ситуация, когда на проводе, который традиционно считается нейтральным и не должен нести напряжение, наблюдается его наличие. Это происходит из-за ряда факторов, таких как неправильное подключение оборудования, наличие нагрузок с разным фазным напряжением или же из-за падения напряжения на самом нулевом проводе из-за его сопротивления и протекания тока. Такой эффект может вызывать путаницу и даже некорректную работу некоторых приборов. Чтобы глубже понять причины и последствия возникновения напряжения в нейтральном проводнике, рекомендуем сначала ознакомиться с прилагаемым видеоматериалом в начале статьи, а в конце – вернуться к нему для закрепления знаний и более детального разбора темы.

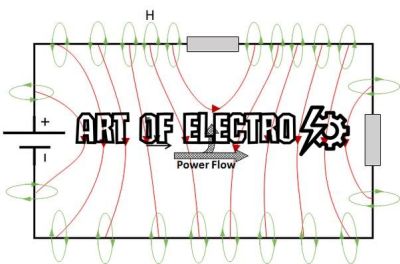

Почему на нулевом проводе появляется напряжение

В первую очередь, напряжение на нулевом проводе возникает из-за его электрического сопротивления и токов, проходящих по нему при работе нагрузок. Нулевой провод не является абсолютно идеальным проводником. При прохождении токов нагрузки, даже невысокое сопротивление нулевой жилы вызывает падение напряжения на ней. В результате на конце нулевого проводника в розетке или распределительном щите может появляться напряжение порядка нескольких вольт – обычно от 5 до 15 В, что заметно при измерениях вольтметром.

Основные причины появления напряжения на нулевом проводе

• Наличие нагрузки на фазном проводе. При подключении и работе электроприборов через фазу протекает ток, который возвращается по нулевому проводу в источник. Если сопротивление нуля не нулевое, на нем возникает падение напряжения, которое и регистрируется как напряжение на нулевой жиле.
• Длинные кабельные линии и качество контактов. Чем длиннее и тоньше нулевой провод, тем выше его сопротивление. Кроме того, окислившиеся или недостаточно затянутые клеммы создают дополнительное сопротивление и так называемые «точки падения напряжения».
• Неправильное заземление или нарушение схемы нейтрали. В случаях, когда нейтральный проводок не заземлен должным образом или несколько потребителей подключаются к ней раздельно через общие точки, может возникать напряжение на нуле, связанное с различным потенциалом в системе.
• Токи утечки и индуцированные напряжения. В некоторых случаях, особенно в многожильных кабелях, на нулевой провод может индуцироваться напряжение из-за близкого расположения фазных проводов или протекания токов утечки на соседних участках сети.

Практический пример: при проверке в жилом помещении с обычным электропроводом медного сечения 1.5 мм?, на нулевом проводе, подключённом к розетке с включёнными одновременно чайником и лампой, может быть зафиксировано напряжение порядка 7-10 В. Это вызвано тем, что ток нагрузки создаёт падение напряжения на нулевой жиле, сопротивление которой с учётом длины линии достигает долей ома.

Если в такой ситуации напряжение на нулевом проводе достигает высоких значений (более 20 В), это сигнализирует о проблемах с контактами, возможных повреждениях кабеля или некачественном заземлении. В подобных случаях необходимо выполнить проверку правильности соединений, измерить сопротивление нулевого провода и убедиться в целостности контура системы заземления.

Влияние сопротивления и нагрузки на напряжение в нулевом проводе

Рассмотрим ситуацию на практике: в бытовой сети с током порядка 10-20 А сопротивление нулевого провода в пределах десятков миллиом (мОм) приводит к падению напряжения, пропорциональному этому току. Например, при сопротивлении нулевого провода 0,1 Ом и токе 15 А падение напряжения составит около 1,5 В, что уже заметно на вольтметре. Именно поэтому на нулевом проводе появляется напряжение, которое нередко вызывает вопросы у пользователей.

Причины и механизмы возникновения напряжения

Основной механизм возникновения напряжения связан с протеканием нагрузки через сопротивление нулевого провода. Если нагрузка несимметрична, то ток возвращается по нулевому проводу, создавая разность потенциалов за счёт закона Ома. Чем выше нагрузка, тем больше ток и, соответственно, падение напряжения в нулевом проводе.

Кроме того, влияние оказывает состояние контактов и соединений. Плохой контакт увеличивает сопротивление на ходу цепи, что дополнительно усиливает падение напряжения. Часто это проявляется как «напряжение на нулевом проводе» вне зависимости от реальной работы подключенных приборов.

Примеры из практики

• В многоквартирных домах при включении мощной электропечки или электродвигателя (обычно с током 20–30 А) напряжение на нулевом проводе в щитке или розетке может достигать 2–5 В.
• В частных домах с длинными линиями электропередачи и тонкими нулевыми проводами (0,75–1,5 мм?) подобное явление проявляется особенно ярко, так как сопротивление провода значительно выше, чем в профессиональных кабелях сечением 4 мм? и более.
• В промышленности при большом количестве асинхронных двигателей и неоднородной нагрузке нулевой провод испытывает серьезные колебания потенциала, что зачастую требует применения дополнительного уравнивания потенциалов или выделенного нейтрального кабеля.

Как нагрузка влияет на напряжение в нулевом проводе

Нагрузка, особенно если она носит нелинейный характер (например, компьютерное оборудование, светодиодные светильники, импульсные блоки питания), создает скачки и пульсации тока. Это усложняет ситуацию, поскольку на нулевом проводе возникает не только постоянное смещение напряжения, но и высокочастотные колебания. Такие колебания могут приводить к появлению напряжения даже при отсутствии видимых нагрузок на фазы.

В системах с несколькими потребителями и распределённой нагрузкой происходит суммирование токов в нулевом проводе. Даже если отдельные приборы работают в пределах нормы, их совокупное влияние может создавать напряжение на нулевом проводе, влияя на стабильность распределения питания и вызывая перебои в работе чувствительной электроники.

Роль распределительных щитов и заземления в формировании потенциала на нулевом проводе

Электрические распределительные щиты и системы заземления играют ключевую роль в обеспечении безопасной и стабильной работы электрических цепей. Именно здесь происходит согласование и распределение фазных и нулевых проводников, а также подключение защитных заземляющих элементов. Ошибки или недостаточная организация этих элементов часто приводят к появлению напряжения на нулевом проводе, что вызывает вопросы и подозрения у пользователей электросети.

На практике встречаются ситуации, когда нулевой провод, который по идее должен быть потенциалом близким к нулю, демонстрирует напряжение относительно земли. Это явление зачастую связано с конструктивными особенностями распределительных щитов и системой заземления. Рассмотрим, как именно эти элементы влияют на формирование напряжения на нулевом проводе.

Взаимодействие распределительного щита с нулевым проводом

В распределительном щите нулевой провод соединяется с нейтральной шиной, которая, в свою очередь, должна быть надежно связана с заземляющим устройством. Обеспечение этой связи является основополагающим для корректного функционирования системы. Если контакт между нулевой шиной и заземлением нарушен или ослаблен, возникает повышенное сопротивление, и по нулевому проводу начинает протекать ток утечки. В результате на нулевом проводе появляется напряжение, достигающее в некоторых случаях 10–20 В, что достаточно ощутимо и вызывает беспокойство.

Дополнительно стоит учитывать, что нагрузка в жилом или промышленном объекте редко равномерна по фазам. Различия в токах фаз могут вызывать смещение потенциала нулевого провода, поскольку токи, возвращающиеся через нулевой, создают падение напряжения на нулевом проводнике, особенно если его сечение недостаточно.

Значение качественного заземления для минимизации напряжения на нулевом проводе

Правильно выполненная система заземления обеспечивает низкое сопротивление на участке от нейтрали и нулевой шины до заземляющего контура. Это позволяет быстро и эффективно отводить токи утечки в землю, поддерживая нулевой провод близким к нулевому потенциалу. На практике рекомендуется сопротивление заземляющего контура не выше 4 Ом, чтобы обеспечить эффективную работу защитных устройств и минимизировать напряжение на нулевом проводе.

Если система заземления реализована плохо или заземляющий контур имеет высокое сопротивление, напряжение на нулевом проводе будет повышенным. Такое состояние может привести к некорректной работе автоматики, преждевременному выходу из строя электроприборов и даже возникновению опасных ситуаций для человека.

Практические примеры и рекомендации

• В одном из объектов, где была проведена проверка качества заземления, при замерах обнаружено сопротивление порядка 15 Ом на заземляющем контуре. В результате на нулевом проводе стабильно фиксировалось напряжение около 12 В. После установки дополнительного заземлителя и снижения сопротивления до 3 Ом напряжение пропало.
• В случае использования распределительных щитов с недостаточным сечением нулевого провода (например, 1,5 мм? вместо рекомендованных 2,5 мм? и выше) наблюдается заметное падение напряжения на нулевом проводе при нагрузках свыше 10–15 А. Это также ведет к появлению напряжения на нулевом, особенно в двух- и трехэтажных зданиях с длинными линиями.
• Наличие плохих контактов и окисления на нулевой шине внутри щита – частая причина появления напряжения. Регулярное обслуживание и проверка соединений позволяют поддерживать потенциал нулевого провода в пределах нормы.

Электротехнические ошибки и дефекты, вызывающие появление напряжения на нулевом проводе

Появление напряжения на нулевом проводе часто связано с различными электротехническими ошибками и дефектами в проводке и оборудовании. Это не только снижает эффективность работы электроустановок, но и представляет опасность для безопасности.

Главные причины возникновения напряжения на нулевом проводе связаны с нарушением правильного подключения, повреждениями и неправильной эксплуатацией электросистем.

Ключевые причины и ошибки

• Неправильное заземление: отсутствие или плохое качество соединения нулевого провода с землей ведет к появлению остаточного напряжения.
• Разрывы и повреждения нулевого провода: обрыв, износ или плохой контакт создают условия для накопления напряжения.
• Перенапряжение через нагрузки: асимметричная нагрузка или неисправное оборудование создают токи утечки и напряжение на нулевом проводе.
• Смешение фазных и нулевых проводов: ошибки в подключении и маркировке приводят к обратной подаче напряжения на нулевой провод.
• Использование некачественного или изношенного кабеля: ухудшение изоляции и проводниковых свойств усиливает дефекты.

Рекомендации по предотвращению

• Проверять и обеспечивать надежное заземление и правильное подсоединение нулевых проводов.
• Регулярно проводить технический осмотр и диагностику электросистем, выявлять повреждения.
• Использовать качественные материалы и соблюдение нормативов при монтаже.
• Обеспечивать правильное распределение нагрузки и предотвращать асимметрию в цепях.
