Почему на проводе заземления появляется напряжение и откуда оно берется

Иногда даже опытные электрики замечают, что его потенциал не всегда равен нулю, и это вызывает вопросы – откуда берётся искомое напряжение на металлическом проводнике, который словно должен быть просто связующим элементом с землёй? Причин этому хватает: паразитные токи, разница потенциалов в сетях или же особенности конкретной схемы установки. Такое явление не должно пугать, но именно понимание процессов помогает правильно оценивать ситуацию и исключить настоящие проблемы в работе электроустановок. Для полного и детального погружения в тему советуем взглянуть на видео в начале и в конце статьи – там всё изложено наглядно и доступно.

Почему на заземлении есть напряжение: причины и последствия

В нормальной ситуации провод заземления не должен иметь значимого потенциала, однако на практике можно зафиксировать небольшое напряжение – в пределах нескольких вольт, иногда до 10-20 В. Это связано с тем, что заземляющий проводник не является идеальным проводником, в нем всегда существует некоторое сопротивление, а также возможны паразитные токи, которые вызывают разность потенциалов.

Основные причины напряжения на проводе заземления

• Резистивное напряжение из-за токов утечки. В сетях с нагрузками, где присутствуют токи утечки через изоляцию оборудования, часть тока протекает через заземление. Такой поток вызывает падение напряжения, особенно если сопротивление заземляющего контура не идеально мало. Пример: при токе утечки в 30 мА и сопротивлении контура заземления 10 Ом на нем может появиться напряжение до 0,3 В и выше.
• Потенциал из-за неоднородности системы заземления. В сложных системах электрического питания заземляющие электроды могут иметь разный потенциал относительно земли, особенно если подключены к разным контурам или зданий. Это ведет к появлению напряжения между заземляющими шинами.
• Индуктивные и емкостные наводки. Провод заземления, идущий рядом с фазными или силовыми проводами, может наводиться напряжение вследствие электромагнитного взаимодействия. Это происходит в распределительных щитах и щитках учета, где кабели проложены вплотную.
• Повреждения изоляции и плохие контакты. Если заземляющий проводник имеет повреждения или соединения высокого сопротивления, возникает дополнительное падение напряжения. Такие дефекты часто обнаруживаются при визуальном осмотре и измерении цепи заземления.

Практические примеры из опыта

В одном из объектов промышленного назначения при проверке заземления наводились напряжения до 12 В на проводе PE, что создавало риск для обслуживающего персонала и могло привести к ложному срабатыванию защитных устройств. Анализ показал, что ток утечки на одном из электродвигателей превышал допустимые нормы из-за ухудшения изоляции, а сопротивление заземляющего контура превышало проектные параметры. После ремонта изоляции и улучшения контактов сопротивление упало с 15 Ом до 2 Ом, напряжение на заземлении стало не превышать 1 В.

Другой случай касался жилого дома, где при монтаже электрооборудования заземляющий провод проходил рядом с силовыми линиями без экрана. Из-за электромагнитного взаимодействия напряжение на заземлении достигало 5 В. Это было устранено путем замены кабелей на экранированные и коррекцией прокладки. Такой подход значительно уменьшил наведенное напряжение и повысил безопасность.

Электрофизические механизмы возникновения напряжения на заземляющем проводе

Основные причины появления напряжения на проводе заземления связаны с физическими законами, действующими в цепях с неоднородным сопротивлением и токами утечки. Даже при исправном заземлении определить отсутствие какого-либо потенциала практически невозможно, поскольку в реальных условиях происходит множество процессов, влияющих на уровень напряжения.

Наличие токов обратной последовательности и токов утечки

Типичная ситуация – наличие небольших токов обратной последовательности в сети, которые возникают из-за асимметрии нагрузки или электрических неисправностей. Эти токи протекают по системе уравнивания потенциалов, включая заземляющий проводник. В результате на проводе заземления может возникнуть напряжение, которое измеряется относительно нулевого потенциала.

Кроме того, современные бытовые и промышленные приборы постоянно создают токи утечки на корпусные части оборудования. Они сравнительно малы, но из-за низкого сопротивления заземления такие токи способны создать небольшое напряжение, заметное при измерениях мультиметром или тестером. Например, напряжение порядка нескольких вольт кажется незначительным, но показатель важный для понимания качества и эффективности работы системы заземления.

Потенциал земли и влияние сопротивления заземления

Сопротивление заземляющего электрода играет ключевую роль в формировании напряжения на проводе заземления. Земля не является идеальным проводником. В зависимости от состава грунта, влажности и глубины заземления сопротивление может варьироваться от долей ома до десятков ом. При протекании тока через это сопротивление на заземляющем проводе появляется падение напряжения.

На практике часто встречается ситуация, когда система заземления объединяет несколько контуров и потребителей, которые подключены через удалённые участки с различным потенциалом. Это приводит к появлению между точками заземления разности потенциалов, что проявляется в напряжении на проводе заземления.

Влияние электромагнитных полей и наведённые токи

Еще одним распространённым источником напряжения на проводах заземления выступает влияние электромагнитного поля от близко расположенных силовых кабелей или оборудования. На практике, если провод заземления пролегает рядом с силовыми линиями или трансформаторами, в нем могут индуцироваться наведённые токи.

Пример: при прокладке заземления в траншее рядом с силовым кабелем напряжением 10-20 кВ, наведённые токи способны формировать в заземляющем проводе потенциал несколько вольт. Это вызовет измеряемое напряжение, что абсолютно нормально и служит причиной необходимости грамотного проектирования и правильной прокладки заземляющих проводников.

Особенности конструкции системы заземления и распределение потенциалов

• Многоточечное заземление с комбинацией стержней и контуров может приводить к неоднородности потенциалов.
• Использование металлических конструкций, объединённых с заземлителем, увеличивает площадь и сложность распределения токов.
• Временные и переменные токи через эти системы создают динамическое распределение напряжений, которые сложно предсказать по простым расчетам.

Важный момент – измерение напряжения на проводе заземления следует проводить относительно правильного нулевого потенциала. Ошибки при выборе точки отсчёта часто приводят к ошибочной интерпретации результатов и лишним сомнениям в исправности системы.

Влияние конструктивных особенностей и дефектов электроустановок на появление потенциала на заземлении

Появление напряжения на проводе заземления в большинстве случаев связано с конструктивными особенностями электроустановок и различными дефектами в системе заземления. Несмотря на то, что заземляющий провод предназначен для создания нулевого потенциала относительно земли, на практике он часто оказывается под напряжением. Это вызывает вопросы у специалистов и требует глубокого понимания причин, связанных с реализацией заземления в реальных условиях эксплуатации.

Одним из ключевых факторов возникновения потенциала на проводе заземления является резистивное сопротивление заземляющего контура. В идеальных условиях сопротивление контакта с землёй стремится к нулю, однако на практике грунт всегда имеет определённое сопротивление, зависящее от его состава, влажности и температуры. Это сопротивление может достигать нескольких Ом и более. При протекании через него тока, например, от утечек или нагрузки, возникает напряжение падения, которое и фиксируется на заземлении.

Конструктивные особенности, влияющие на появление напряжения

1. Неравномерность заземляющих электродов. Зачастую заземляющий контур состоит из нескольких электродов, соединённых между собой. Если один из них имеет повышенное сопротивление из-за коррозии, плохого контакта с почвой или механических повреждений, ток замыкания будет распределяться неравномерно, что приведёт к появлению локального потенциала. Такой дефект сложно диагностировать без специального оборудования.
2. Длинные и неправильные соединения. Слабые контактные соединения, например, отсутствие плотного механического и электрического соединения между проводниками заземления, создают дополнительное сопротивление. Это вызывает повышение напряжения на проводе заземления даже при незначительных токах утечки.
3. Отсутствие развязки между PE и N. В старых или неправильно смонтированных электроустановках нулевой защитный провод (PE) и рабочий нулевой провод (N) могут быть соединены в нескольких точках вне распределительного щита. Такая конструкция приводит к появлению токов, протекающих по заземляющему проводу, и, как следствие, к появлению напряжения на нем.
4. Применение материала с низкой коррозионной стойкостью. Например, использование стальных электродов вместо медных или оцинкованных сокращает срок службы заземления и способствует повышению сопротивления контакта с землёй. В дальнейшем это выражается в стабильном появлении напряжения на проводе заземления.

Дефекты электроустановок и их влияние на потенциал заземления

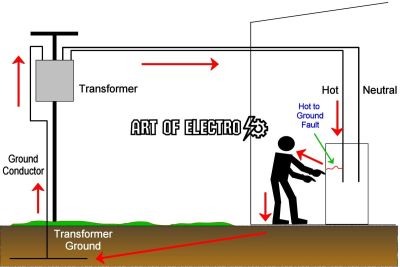

• Токи утечки из-за изоляционных повреждений. Если в линии или оборудовании возникают токи утечки на корпус, создаётся дополнительный ток, который протекает через заземляющий проводник. В результате на нем появляется напряжение, пропорциональное величине тока и сопротивлению заземляющего контура.
• Неправильное подключение оборудования. Ошибки при монтаже, например, подключение заземляющего провода к фазному или нулевому проводу, могут привести к постоянному появлению напряжения на заземлении. Особенно это актуально для щитов с большим количеством подключений и отсутствием маркировки.
• Значительные токи короткого замыкания и их воздействие на заземление. При возникновении КЗ часть тока проходит через заземление, создавая временное, но заметное повышение потенциала. Если система не рассчитана на такие нагрузки, электрод заземления или его соединения могут нарушиться, увеличивая вероятность появления напряжения в нормальном режиме.
• Перекрестные токи и наводки. В электроустановках с большим количеством силового и осветительного оборудования возможны электромагнитные наводки, из-за которых на проводе заземления возникают переменные напряжения. Это особенно заметно при неправильном разделении цепей заземления и защитного нуля.

На практике встречались ситуации, когда заземляющий провод показывал напряжение порядка десятых долей вольта, что сложно заметить без точного измерительного оборудования, но это уже признак неправильной работы системы. В других случаях значение достигало единиц вольт – это прямое свидетельство наличия значительных дефектов, требующих немедленного устранения.

Таким образом, конструктивные особенности и дефекты электроустановок напрямую влияют на появление напряжения на проводе заземления. Понимание и своевременное выявление этих факторов позволяют предотвратить аварийные ситуации и обеспечить безопасную эксплуатацию электрооборудования.

Безопасность и стандарты: влияние напряжения на провод заземления на эксплуатацию электрооборудования

Наличие напряжения на проводе заземления может быть признаком неправильной работы системы заземления или нарушения в электрической цепи. Это потенциально опасное явление, поскольку снижает уровень безопасности эксплуатации оборудования и повышает риск поражения электрическим током.

Соблюдение стандартов и норм электробезопасности обеспечивает правильное функционирование заземляющих систем, минимизируя напряжение на заземлении и гарантируя защиту как оборудования, так и людей.

Ключевые аспекты влияния напряжения на провод заземления

• Опасность для безопасности: напряжение на заземлении может привести к непредвиденным токам утечки, что увеличивает риск травм и аварий.
• Нарушение работы заземляющих систем: плохой контакт, повреждения или неправильный монтаж вызывают появление напряжения и снижают эффективность защиты.
• Подверженность оборудованию повреждениям: избыточное напряжение может вызвать сбои и повреждения электроустановок.
• Требования стандартов: системы заземления должны обеспечивать минимальное напряжение на заземляющем проводнике, что контролируется регулярными проверками.
• Эксплуатационные мероприятия: регулярное тестирование и обслуживание заземляющих систем уменьшают риски и обеспечивают долговечность оборудования.

Напряжение на проводе заземления является сигналом для проверки системы и устранения неисправностей, чтобы соблюсти нормы безопасности и защитить как персонал, так и оборудование. Только правильное проектирование, монтаж и обслуживание обеспечивают надежную эксплуатацию и предотвращают аварийные ситуации.
