Почему на проводе земля показывает напряжение и откуда возникает напряжение на земле

Многие удивляются, когда при измерении на заземляющем проводе фиксируется напряжение – ведь по идее это «ноль» или «земля». На деле всё не так просто: из-за особенностей электрических цепей, влияния соседних фаз и сопротивления грунта на защитном проводе могут возникать небольшие разности потенциалов, которые и воспринимаются как напряжение. Такие явления нередко вызывают вопросы и делают понимание работы систем заземления непростым. Чтобы разобраться во всех нюансах и увидеть наглядные примеры, рекомендую посмотреть поясняющие видео в начале и в конце этой статьи – там тема раскрыта более детально и понятно.

Физические причины возникновения напряжения на заземляющем электроде в энергосистемах

Напряжение на заземляющем электроде часто становится предметом вопросов не только у пользователей, но и у инженеров на практике. Несмотря на распространённое мнение, что земля всегда должна быть нулевым потенциалом, на самом деле это не так однозначно. Чтобы понять, почему на проводе 'земля' может присутствовать напряжение, необходимо рассмотреть физические процессы, которые вызывают появление потенциала на заземляющем проводнике и связанных с ним системах.

Основной причиной возникновения напряжения на заземляющем электроде является ток, текущий через сопротивление контакта электрода с землёй, а также особенности протекания токов в общей системе заземления. Фактически, земля не является идеально проводящей средой, и каждый заземляющий электрод обладает конечным сопротивлением, которое влияет на распределение потенциалов.

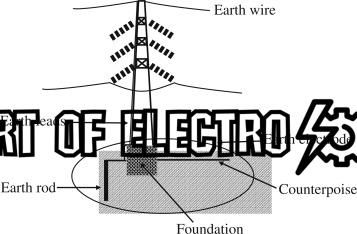

Причины и механизмы возникновения напряжения на заземляющем электроде

• Сопротивление контакта электрода с грунтом: Обычно сопротивление заземлителя выражается в омах и зависит от состава, влажности и температуры почвы. Например, в сухом песчаном грунте сопротивление может достигать нескольких сотен Ом, тогда как во влажной глине оно значительно ниже. При прохождении тока через такой электрод возникает падение напряжения, которое и фиксируется на проводе 'земля'.
• Токи замыкания на землю и токи утечки: В энергосистемах могут появляться аварийные токи с направлением на землю – это случается при повреждениях изоляции или при работе защитных устройств, таких как УЗО (устройство защитного отключения). Такие токи, проходя через заземляющий электрод, создают значительное напряжение на нем, порой достигающее десятков или даже сотен вольт в зависимости от величины тока и сопротивления грунта.
• Распределение потенциалов вокруг заземлителя: Потенциал заземлителя не равномерен. Вблизи электрода напряжение максимально, а с удалением от него постепенно спадает. При касании земли в разных местах можно зафиксировать различный уровень потенциала. Это явление называется «потенциалом шага», и оно особенно опасно для людей, находящихся вблизи мест, где происходит ток протекания в землю.
• Воздействие токов рабочей частоты и импульсных токов: Помимо постоянных аварийных токов, на заземлитель могут воздействовать переменные токи рабочей частоты (50 или 60 Гц) и импульсные токи от молниезащиты. Эти токи создают колебания потенциала, создавая на проводе заземления заметное напряжение, которое ощущается при прикосновении.
• Электромагнитные индуцированные напряжения: В местах близости линий электропередачи или силового оборудования вокруг заземляющего контура могут индуцироваться напряжения за счет магнитных полей переменного тока. Такие наведённые потенциалы, хоть и не связанные с током непосредственного замыкания, могут быть значительными и вызывать ошибки в измерениях и подозрения на неисправности.

Для наглядности приведем пример: если через заземлитель, сопротивление которого порядка 10 Ом, протекает аварийный ток 50 А, то на электроде возникнет напряжение 500 В. Это напряжение обязательно проявится на проводе 'земля' и может привести к опасным ситуациям при прикосновении.

В реальной практике важно учитывать не только само сопротивление заземлителя, но и архитектуру системы заземления, которая включает в себя взаимосвязь нескольких электродов, соединённых между собой. Такая конфигурация позволяет уменьшить падение напряжения на каждом отдельном электроде, но полностью нивелировать появление потенциала невозможно. Также следует тщательно контролировать и минимизировать токи утечки, чтобы снизить опасность возникновения напряжения на системе заземления.

Влияние дефектов изоляции и токов утечки на наличие напряжения на проводе «земля» в бытовых электросетях

Дефекты изоляции могут проявляться в виде частичных пробоев, микротрещин или повреждений оболочки кабеля. В результате изоляция теряет свои защитные свойства, и ток начинает протекать в обход рабочего проводника, в том числе по проводу «земля». Это вызывает появление напряжения, которое при измерении мультиметром достигает от нескольких вольт до десятков вольт, что заметно при касании металлических элементов электроприборов.

Механизмы возникновения токов утечки и их роль в напряжении на проводе «земля»

Ток утечки – это слабый ток, который протекает через повреждённую или ослабленную изоляцию в окружающую среду или непосредственно на контур заземления. В бытовых условиях он часто возникает из-за попадания влаги, пыли или механических повреждений кабелей и оборудования. Учитывая, что провод «земля» должен обеспечивать безопасный путь тока при аварийных ситуациях, наличие токов утечки на этом проводе приводит к тому, что на нем появляется напряжение выше нуля.

Например, в жилом доме с длительно эксплуатируемой электропроводкой нередки случаи, когда на корпусах стиральных машин или металлических корпусах розеток фиксируется напряжение порядка 20–50 В. При этом источник часто – изношенная изоляция внутри розетки или соединительных коробок, через которую ток утечки уходит на заземляющий проводник. При малом сопротивлении контура заземления это напряжение может быть небольшим, однако при увеличении сопротивления (например, из-за коррозии или плохого контакта в заземляющем проводе) напряжение становится более ощутимым и опасным.

• Неправильно выполненные соединения – плохой контакт или ослабление клемм на заземляющем проводе способствуют повышению сопротивления цепи и накоплению напряжения.
• Влагопроникновение – вода в распределительных коробках или в розетках снижает сопротивление изоляции, создавая путь для утечек.
• Использование дефектных или устаревших электроустройств – старые бытовые приборы с неисправностями внутри корпуса увеличивают токи утечки и, как следствие, напряжение на заземляющем проводе.

Практические наблюдения показывают, что регулярная проверка состояния изоляции и исправности заземления помогает обнаруживать и устранять причины появления напряжения на проводе «земля». Использование приборов для измерения сопротивления изоляции (мегаомметров) и тестеров токов утечки позволяет выявить проблемы до того, как они приведут к авариям или травмам.

Роль потенциала земли и особенности нейтрального заземления в промышленных электрических установках

Заземление в промышленных установках служит ключевым элементом безопасности и надежности электрических сетей. Потенциал земли воспринимается как нулевой, что обеспечивает стабильную точку отсчёта для измерений и работы защитных устройств.

Нейтральное заземление обеспечивает контроль за состоянием системы и минимизирует риск поражения электрическим током, снижая вероятность возникновения опасных напряжений на корпусах оборудования и в местах разделения цепей.

Ключевые моменты

• Потенциал земли – основа стабильности и безопасности, принимается за нулевой для формирования обратного контура тока.
• Нейтральное заземление гарантирует защиту от пробоев и замыканий, предотвращая повышенное напряжение на оборудовании.
• Потенциал на проводе земли может появляться из-за токов утечки, сопротивления заземления или неправильной организации системы заземления.
• Контроль и измерения потенциала земли позволяют выявлять дефекты и своевременно реагировать, предотвращая аварии.
• Снижение напряжения на земле достигается правильным выбором схемы заземления и регулярными проверками заземляющих устройств.

Правильно организованное нейтральное заземление и управление потенциалом земли являются основой эффективной защиты и надежной работы промышленных электрических систем, снижая риски аварий и обеспечивая безопасность персонала.
