Почему напряжение отличается на разных фазах и почему на трёх фазах разное напряжение

В распределении электроэнергии напряжение на каждой фазе не одинаковое, и причина кроется в особенностях работы трёхфазной системы, где каждое напряжение смещено по времени относительно других. Это даёт возможность создать стабильный и эффективный поток энергии, но одновременно влечёт за собой различия в величинах напряжений на разных проводах. Чтобы понять, почему так происходит и какие процессы лежат в основе этих изменений, стоит углубиться в устройство и принципы работы трёхфазных цепей. Для полного раскрытия темы советую посмотреть видео в начале и в конце статьи – там всё объяснено гораздо подробней и наглядней.

Физические причины фазового сдвига и распределение напряжения в трехфазной системе

Разное напряжение в каждой фазе обусловлено не только фазовым сдвигом, но и распределением нагрузки и сопротивления линий. Практически в любой трехфазной сети мы сталкиваемся с изменениями напряжения, которые могут быть связаны как с конструктивными особенностями сети, так и с распределением энергии между потребителями. Понимание этих процессов важно для правильного проектирования и эксплуатации электрических систем.

Фазовый сдвиг и его влияние на напряжение

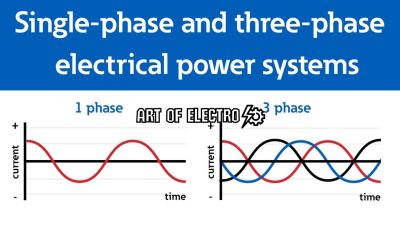

Основная физическая причина фазового сдвига – это пространственное расположение катушек генератора. При вращении ротора каждая из трех обмоток генерирует ЭДС, смещенную по времени ровно на треть периода. Получается, что напряжения трех фаз имеют одинаковую амплитуду, но сдвинуты во времени на 120 градусов. Например, если напряжение первой фазы в пиковом значении достигает 230 В (эффективное значение), то вторая и третья фазы переживают аналогичные пиковые значения, но в разные моменты времени.

Из-за фазового сдвига суммарное напряжение между двумя фазами становится выше, чем напряжение одной фазы относительно нуля. Это и есть принцип работы трехфазной сети: напряжение между двумя фазами может достигать около 400 В при фазовом напряжении 230 В. Такой режим позволяет более эффективно использовать проводники и снижать потери в линиях.

Распределение напряжения в реальных условиях

В действительности три фазы никогда не будут иметь абсолютно одинаковые напряжения. На это влияют:

• Нерегулярная нагрузка. Если одна фаза нагружена сильнее других, то напряжение на ней может упасть из-за увеличения тока и связанного с ним падения напряжения в проводах.
• Сопротивление проводов и соединений. Даже при равномерной нагрузке сопротивления могут различаться из-за длины и качества проводки, особенно в распределительных сетях.
• Влияние обратных токов. При нелинейных нагрузках искажённая форма напряжения и тока влияют на распределение напряжений между фазами.

Например, в промышленном цехе с однофазными нагрузками на каждой фазе нередко наблюдается значительный дисбаланс напряжения – разница может доходить до 10-15%. Такой дисбаланс требует применения компенсирующих устройств, чтобы избежать перегрева оборудования и повышения потерь.

Практические наблюдения и рекомендации

При измерениях в трехфазной сети важно учитывать, что на каждый из фазных проводов приходится индивидуальное напряжение, и их суммарное взаимодействие напрямую зависит от фазового сдвига. Электромонтёры и инженеры-проектировщики делают акцент на правильном распределении фазных нагрузок и контроле уровня напряжения для сохранения баланса.

Для ремонта и обслуживания трехфазных систем применяется диагностика с помощью фазометров и анализаторов гармоник, что позволяет определить источник дисбаланса или отклонений от номинала. В качестве примера стоит отметить, что даже при небольшом сдвиге или искажении одной из фаз, возникают проблемы с устойчивой работой электродвигателей и другого промышленного оборудования.

Особенности соединения обмоток генераторов и трансформаторов, влияющие на фазовые напряжения

В трехфазных электрических системах характер распределения напряжений напрямую зависит от способа соединения обмоток генераторов и трансформаторов. Правильная компоновка и выбор схемы подключения обмоток существенно влияют на величину и форму фазных напряжений, а также на равномерность их распределения между фазами.

На практике встречается несколько основных схем соединения обмоток: звезда (Y) и треугольник (?). Каждая из этих схем формирует свои особенности напряжений и токов, что необходимо учитывать при проектировании и эксплуатации электрооборудования.

Схема соединения 'звезда' (Y)

В схеме 'звезда' все три обмотки соединяются одним общим нейтральным узлом. Фазное напряжение в этом случае измеряется между концом каждой обмотки и нейтралью. Линейное напряжение – между двумя фазами.

Например, если фазное напряжение одного генератора равно 230 В, то линейное будет примерно 400 В (с учетом коэффициента v3). Это важно при распределении нагрузки и проектировании систем, где требуется разное напряжение для различных потребителей. Звездное соединение позволяет обеспечить наличие нейтрали, что даёт возможность подключать однофазные нагрузки.

Однако на практике абсолютная равномерность напряжений в фазах достигается редко. Даже незначительные отклонения в сопротивлении катушек или неравномерность нагрузки приводят к смещению нейтрали, а следовательно – к разным фазным напряжениям на разных фазах. Это явление особенно заметно в распределительных сетях с длинными линиями и большими нагрузками.

Схема соединения 'треугольник' (?)

При соединении в треугольник три обмотки замыкаются последовательно, образуя замкнутый контур. В этом случае фазное и линейное напряжения совпадают по величине и равны напряжению между концами каждой обмотки.

В трансформаторах с таким соединением отсутствует нейтраль, и это накладывает определённые ограничения на подключение однофазных нагрузок. Основная задача схемы ? – обеспечить устойчивость работы при больших нагрузках, а также снизить влияние несимметрии фазных напряжений. Тем не менее, при неравномерности нагрузок или дефектах одного из витков фазы могут появляться перекосы напряжения.

Комбинированные схемы соединения обмоток и их влияние

В практике широко используются комбинированные соединения, например, генератор может быть подключён 'звездой' с нейтралью, а трансформатор – 'треугольником'. Такие схемы помогают компенсировать небалансы и обеспечивают устойчивость системы. При этом фазы трансформатора и генератора оказываются сдвинутыми по фазе относительно друг друга, что влияет на трансформацию и уровень фазных напряжений.

Так, при соединении первичной обмотки трансформатора в 'звезду', а вторичной – в 'треугольник', фазные напряжения на стороне вторичной обмотки будут иметь сдвиг фазы 30°, что необходимо учитывать при анализе и синхронизации оборудования.

Практические примеры и наблюдения

• При увеличении сопротивления одной из фаз генератора в схеме 'звезда' наблюдается снижение фазного напряжения именно на этой фазе, в то время как остальные могут оставаться практически неизменными.
• В трансформаторах с неполной сбалансированностью нагрузки по фазам бывает заметный разброс фазных напряжений до 5–7%, что критично для чувствительной электроники и промышленного оборудования.
• При неправильном соединении обмоток, например, при неверном определении полярности, возможны перекосы фазных напряжений и нештатные переходные процессы.

Исходя из практического опыта, при проектировании электроустановок необходимо учитывать не только номинальные значения напряжений, но и особенности соединения обмоток и их влияние на распределение фазных напряжений. Это особенно актуально для долгосрочной надежной работы оборудования и обеспечения его стабильности.

Влияние нагрузки и балансировка фаз на величину напряжения в трехфазных сетях

Величина напряжения в трехфазных системах напрямую зависит от характера нагрузки и правильной балансировки фаз. При неравномерном распределении нагрузки между фазами возникают скачки и падения напряжения, что снижает качество электроснабжения и может привести к повреждению оборудования.

Балансировка фаз обеспечивает равномерное распределение тока, минимизируя перепады напряжения и повышая стабильность работы всей системы. Это особенно важно при больших нагрузках и длинных линиях электропередачи.

Ключевые моменты влияния нагрузки и балансировки фаз:

• Небаланс нагрузки вызывает различия в напряжениях между фазами.
• Перегрузка одной из фаз приводит к падению напряжения и повышению потерь энергии.
• Сбалансированная нагрузка обеспечивает равномерное напряжение по всем фазам.
• Качество электроснабжения зависит от равномерного распределения нагрузки.
• Использование методов балансировки повышает надежность и срок службы оборудования.
