Почему просаживается напряжение под нагрузкой и причины проседания напряжения

Когда в электрической цепи подключается нагрузка, напряжение часто начинает снижаться, и причина этого явления связана с внутренним сопротивлением проводников, контактов и элементов схемы. Даже если источник питания стабилизирован, ток, протекающий через эти сопротивления, вызывает неизбежное падение напряжения, что в итоге отражается на устройствах, работающих в сети. Понимание таких процессов важно, чтобы не только избежать нестабильной работы техники, но и правильно подобрать оборудование для оптимальной производительности. Для наиболее полного и наглядного изучения темы советую обязательно посмотреть ролики в начале и конце статьи – там всё подробно расписано и продемонстрировано на примерах.

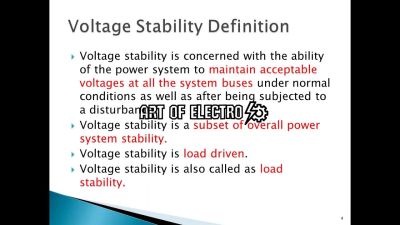

Почему просаживается напряжение под нагрузкой: причины и исследование проблемы

Причин для такого поведения несколько, и понимание каждой из них критично для грамотного проектирования и обслуживания электрических систем. Опыт показывает, что устранить просадку возможно только после детального анализа причин и условий эксплуатации.

Основные причины просадки напряжения под нагрузкой

• Внутреннее сопротивление источника питания. Любой источник энергии, будь то аккумулятор или блок питания, обладает внутренним сопротивлением. При увеличении нагрузки растёт ток, проходящий через это сопротивление, и вследствие закона Ома на нем возникает падение напряжения. Например, если внутреннее сопротивление источника составляет всего 0,1 Ом, а ток нагрузки достигает 5 ампер, падение напряжения составит 0,5 В – что для многих устройств уже критично.
• Потери в силовых кабелях и соединениях. От источника питания до нагрузки напряжение передаётся через провода, контакты и клеммы. Каждый из этих элементов имеет своё сопротивление, которое приводит к дополнительным потерям. Особенно заметно это при использовании проводов недостаточного сечения или при наличии окислов и плохого контакта на соединениях. В реальной практике встречалось снижение напряжения до 2 В на длинных участках провода толщиной 0,5 мм? при токах около 10 ампер.
• Неправильный выбор или неисправность компонентов стабилизации. Многие системы питания используют стабилизаторы напряжения, которые ограничивают проседание. Однако неисправные или неправильно подобранные стабилизаторы значительно снижают эффективность. К примеру, линейный стабилизатор с малым запасом по току не справится с внезапным ростом нагрузки.
• Неравномерность распределения нагрузки. В промышленных или распределённых системах нагрузка может резко изменяться, что вызывает мгновенное падение напряжения. Здесь важна корректная балансировка и использование конденсаторов сглаживания для минимизации импульсных просадок.

Исследование и практика устранения проблемы

Для выявления источника просадки зачастую прибегают к инструментальному контролю – мультиметрам с функцией замера под нагрузкой, осциллографам и анализаторам мощности. В моей практике одним из самых эффективных методов было поочерёдное отключение элементов нагрузки с одновременным мониторингом напряжения. Это позволило локализовать узкие места – например, выявить устаревший кабель с нарушенной изоляцией, который создавал дополнительное сопротивление.

Если просадка вызвана внутренним сопротивлением источника, стоит обратить внимание на его состояние и, по возможности, заменить на более мощный или подключить параллельно дополнительные источники. При проблемах с проводкой – провести полную ревизию кабельных трасс, увеличить сечение проводов и улучшить качество соединений.

Влияние внутреннего сопротивления источника питания на просадку напряжения

Когда нагрузка увеличивается, через источник питания начинает протекать больший ток. Этот ток вызывает падение напряжения именно на внутреннем сопротивлении источника. В результате на выходе мы видим напряжение, которое заметно меньше номинального – и это как раз то, что называют «просадкой напряжения под нагрузкой».

Причины и проявления внутреннего сопротивления

Внутреннее сопротивление состоит из нескольких компонентов: омическое сопротивление проводников, сопротивление электролита в аккумуляторах, сопротивление полупроводниковых элементов в блоках питания и контактные сопротивления. Все эти элементы вместе создают дополнительное сопротивление, которое влияет на стабильность выходного напряжения.

Практический опыт показывает, что старые аккумуляторы часто имеют повышенное внутреннее сопротивление, что приводит к значительной просадке напряжения при высокой нагрузке. Например, полностью заряженный свинцово-кислотный аккумулятор объемом 12 В может иметь внутреннее сопротивление порядка десятых долей ома, что кажется мало, но при токе нагрузки в 50 ампер дает падение напряжения около 5 В – критично для многих систем.

Примеры из практики

• В блоках питания компьютерной техники часто встречается ситуация, когда при подключении мощной видеокарты проседание напряжения на 12 В линии достигает 0,5–1 В из-за внутреннего сопротивления компонентов блока питания и проводки. Это может приводить к нестабильной работе и сбоям.
• В системах светодиодного освещения, при выборе драйвера с высоким внутренним сопротивлением, под нагрузкой яркость светильников заметно снижается, хотя питание формально присутствует.
• В промышленных установках, особенно при использовании длинных распределительных линий, внутреннее сопротивление источника питания в сочетании с сопротивлением кабелей становится причиной существенного падения напряжения на оборудовании.

Как снизить влияние внутреннего сопротивления

1. Выбор источников питания с минимальным внутренним сопротивлением. Например, качественные импульсные блоки питания и современные аккумуляторы имеют пониженное внутреннее сопротивление благодаря улучшенным материалам и технологиям.
2. Использование толстых и коротких проводников. Это позволит уменьшить суммарное сопротивление в цепи и, соответственно, просадку напряжения.
3. Регулярное техническое обслуживание аккумуляторных батарей. Контроль состояния электролита и чистка контактов снижают внутреннее сопротивление и улучшают стабильность напряжения.
4. Внедрение систем стабилизации напряжения. Они компенсируют падения напряжения и обеспечивают стабильное питание нагрузки.

Понимание природы внутреннего сопротивления и методов его минимизации позволяет эффективно бороться с просадками напряжения и предотвращать связанные с ними проблемы в работе электроприборов.

Роль характеристик нагрузки и динамических изменений тока в падении напряжения

Характер нагрузки – важнейший параметр, который определяет уровни потребления тока и, следовательно, величину падения напряжения. Резистивные нагрузки, такие как нагревательные элементы, создают относительно стабильный ток. Однако индуктивные, емкостные или комбинированные нагрузки ведут себя иначе: мгновенно меняются токовые характеристики, особенно при включении или переключении.

Особенности влияния характеристик нагрузки на просадку напряжения

Активные (резистивные) нагрузки относительно предсказуемы. При увеличении потребляемого тока падает напряжение пропорционально сопротивлению проводников и элементов схемы. Например, при питающей линии с сопротивлением 0,1 Ом и увеличении тока с 10 до 20 ампер, падение напряжения вырастет с 1В до 2В, что может существенно повлиять на работу чувствительной техники.

Индуктивные нагрузки, такие как электродвигатели, трансформаторы, создают скачки потребления тока в момент пуска – так называемые пусковые токи, превышающие рабочие в несколько раз. Это вызывает резкие просадки напряжения, которые технически часто называют проседанием. Например, асинхронный двигатель мощностью 3 кВт может потреблять ток пуска до 15–20 ампер при номинальном рабочем токе 8 ампер, что приводит к кратковременному падению напряжения на питающей линии.

Емкостные нагрузки, характерные для конденсаторных установок или участков с большим числом электронных блоков питания, влияют на качество напряжения, вырабатывая пики тока в моменты включения, что тоже приводит к видимому понижению напряжения.

Динамические изменения тока и их влияние

Одной из причин просадки напряжения является резкое увеличение тока в нагрузке за короткий промежуток времени. Такие изменения характерны для оборудования с импульсными преобразователями, сварочных аппаратов, систем с преобразователями частоты.

• Пример 1: В момент запуска промышленного компрессора на электросеть может одновременно подключаться напряжительная нагрузка, что приводит к скачкообразному росту тока с 5 до 30 ампер менее чем за секунду. Проводящая система и трансформатор при этом не успевают обеспечить необходимое напряжение, и начинается локальная просадка.
• Пример 2: В офисных зданиях с большим числом компьютеров и серверов включение сразу нескольких машин может вызвать суммарный токовый импульс, что также сказывается на просадке напряжения, влияя на стабильность работы электроники.

Стоит учитывать и индуктивные параметры кабелей и соединений, которые увеличивают реактивное сопротивление при высокочастотных или пиковых нагрузках. Это дополнительный фактор, подталкивающий напряжение к проседанию под переменными или резкими динамическими нагрузками.

Практические рекомендации

Для минимизации просадки напряжения необходимо тщательно оценивать тип нагрузки, характер ее изменений и подбирать проводники с минимально возможным сопротивлением. Также важно контролировать качество коммутационной аппаратуры, использовать сглаживающие устройства или компенсаторы реактивной мощности.

На практике при проектировании систем электроснабжения важно проводить нагрузочные испытания, фиксировать динамику изменений тока и учитывать запас по напряжению. Это позволяет избежать негативных последствий проседаний, продлить срок службы оборудования и повысить надежность питающей сети.

Особенности распределения напряжения в электроцепях с длинными проводниками и соединениями

В электроцепях с длинными проводниками и многочисленными соединениями наблюдается заметное снижение напряжения под нагрузкой. Это связано с тем, что провода и контакты имеют конечное сопротивление, вызывающее падение напряжения при протекании тока.

Чем длиннее проводник и больше количество соединений, тем выше суммарное сопротивление цепи. В результате часть напряжения 'теряется' на этих элементах, что приводит к просадке напряжения под нагрузкой.

Ключевые аспекты

• Сопротивление проводников вызывает распределение напряжения с потерями на элементах цепи.
• Качество и состояние соединений влияют на величину дополнительных сопротивлений и протекание тока.
• Длина проводника напрямую связано с увеличением сопротивления, что усиливает просадку напряжения.
• Сила тока под нагрузкой становится причиной усиления падения напряжения.
• Температурные и механические факторы могут ухудшать характеристики проводников и соединений, повышая сопротивление.

Понимание этих особенностей позволяет улучшить проектирование и обслуживание электроцепей для минимизации потерь напряжения и повышения надежности системы.
