Почему сопротивление полупроводников зависит от примесей и их наличия

Электрические свойства полупроводников напрямую связаны с тем, какие элементы добавлены в их структуру. Немногое, но важное количество примесей способно кардинально изменить, сколько и как легко электроны могут двигаться внутри материала. Именно из-за этого проводимость полупроводников становится очень чувствительной к составу и концентрации таких вмешательств. Понимание этих процессов помогает не только улучшить работу электронных устройств, но и открыть новые возможности в создании уникальных материалов. Для более глубокого изучения и полного раскрытия темы советую посмотреть видео в начале и в конце статьи – там вся информация подана наглядно и доступно.

Почему сопротивление полупроводника зависит от примесей и их концентрации

Полупроводники в чистом виде обладают сравнительно высоким сопротивлением, так как в них присутствует ограниченное число свободных электронов и дырок. Добавление примесей, например, легирование кремния атомами фосфора или бора, приводит к существенному возрастанию концентрации носителей заряда. Это, в свою очередь, наглядно снижает сопротивление материала.

Влияние типа и концентрации примесей на сопротивление

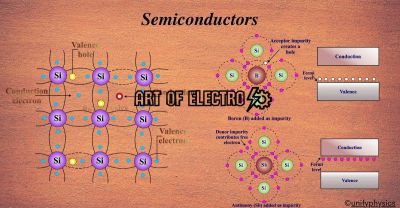

В полупроводниковой практике различают два типа легирующих примесей – донорные и акцепторные. Донорные примеси, такие как фосфор или мышьяк, добавляют дополнительные электроны, увеличивая число отрицательно заряженных носителей. Акцепторные примеси, как бор, создают «дырки» – положительно заряженные носители. Именно баланс между этими примесями и их концентрациями определяет итоговое сопротивление.

Важным аспектом является концентрация примесей: при низких уровнях легирования изменение сопротивления материала может составлять несколько порядков. Например, кремний с концентрацией примесей порядка 10¹⁴ см^-3 имеет сопротивление десятки Ом-сантиметров, а при концентрации 10¹⁸ см^-3 этот показатель может упасть до миллиом-сантиметров.

• Низкая концентрация примесей приводит к тому, что полупроводник ведет себя ближе к собственному материалу с ограниченным числом свободных носителей, и сопротивление остаётся сравнительно высоким.
• Высокая концентрация примесей значительно увеличивает число носителей заряда, что уменьшает сопротивление и улучшает проводимость.

Однако нельзя увеличивать концентрацию бесконтрольно. При избыточном насыщении примесями начинается эффект рассеяния носителей заряда на дефектах кристаллической решетки, что ведет к росту сопротивления. Это проявляется в так называемой нейтральной зоне, где последующее увеличение концентрации не приводит к улучшению проводимости.

Пример из практики: в производстве чипов для микросхем обычным является процесс легирования с концентрацией примесей в диапазоне 10¹⁵–10¹⁷ см^-3. Такой уровень позволяет добиться оптимального баланса между высокой проводимостью и стабильностью параметров, что критично для надежной работы устройств.

Влияние донорных и акцепторных примесей на электронную проводимость полупроводников

Сопротивление полупроводников напрямую связано с концентрацией свободных носителей заряда, которые формируются благодаря введению примесей. Донорные и акцепторные добавки изменяют баланс электронов и дырок, значительно влияя на электрические свойства материала. Такой подход активно используется на практике для точной настройки параметров полупроводниковых приборов, например, в производстве диодов и транзисторов.

Донорные примеси обладают электронной структурой, позволяющей легко отдавать электроны в проводящую зону. Это приводит к увеличению концентрации свободных электронов и снижению сопротивления материала. Напротив, акцепторные примеси принимают электроны из валентной зоны, создавая 'дырки' – положительные носители заряда. Такое изменение носителей гарантирует контроль над типом проводимости: n- или p-типа.

Донорные примеси и их роль в увеличении электронной проводимости

В практике часто используют элементы пятой группы периодической таблицы, например, фосфор или мышьяк, в качестве донорных примесей при легировании кремния. Введение нескольких атомов фосфора на каждые миллион атомов кремния может снизить сопротивление с порядка 10 Ом·см до единиц или долей Ом·см. Электроны, высвобождаемые донорными атомами, становятся основными носителями заряда и обеспечивают высокую подвижность.

Важно учитывать, что концентрация примесей влияет не только на число носителей, но и на подвижность электронов. Слишком высокое легирование может привести к смачиванию колебаний решетки, создавая дополнительные рассеиватели и, наоборот, повышая сопротивление. Здесь опыт производителей и специалистов по легированию играет ключевую роль: оптимальный баланс достигается подбором дозы, температуры и времени обработки материала.

Акцепторные примеси и поддержание дырочной проводимости

Введение акцепторных примесей, таких как бор или алюминий, позволяет создавать p-тип полупроводников, где основными носителями заряда являются дырки. Бор однозначно уменьшает сопротивление, увеличивая количество дырок в валентной зоне. При концентрациях в районе 10??–10?? атомов/см? изменение электропроводности становится заметным даже на практике без использования сложного оборудования.

В опыте производства фоточувствительных элементов, когда требуется p-тип проводимости, легирование бором позволяет стабилизировать характеристики и повысить чувствительность. Однако высокие концентрации акцепторных примесей, аналогично донорным, могут вызывать ухудшение электропроводности из-за эффекта рассеяния и рекомбинации носителей.

Практические наблюдения и контроль параметров легирования

1. Точность дозирования примесей. Для обеспечения требуемого уровня сопротивления необходимо строго контролировать количество введённых доноров или акцепторов. В промышленных условиях это достигается методами ионной имплантации или диффузионного легирования с последующим термообработками.
2. Влияние температуры и времени обработки. Форма распределения примесей и их активация зависят от термического режима. Слишком короткие или длительные воздействия приводят к неполной активации или перераспределению примесей, что влияет на сопротивление полупроводника.
3. Зависимость от материала-основы. Различные полупроводники (например, кремний или германий) по-разному реагируют на однотипные примеси. Практически в полевых условиях наблюдается различная эффективность доноров и акцепторов, что требует корректировок в технологии.

На практике грамотный выбор типа и концентрации примесей позволяет создавать полупроводники с заданным уровнем сопротивления, что критично для производства высокоточных электронных компонентов. Понимание принципов влияния донорных и акцепторных добавок – обязательный элемент знаний технических специалистов в области полупроводниковой технологии.

Роль ловушек и рекомбинационных центров, создаваемых примесями, в изменении сопротивления

Механизмы влияния ловушек и рекомбинационных центров

Рекомбинационные центры, создаваемые примесями, способствуют объединению электронов и дырок, что уменьшает число свободных носителей в полупроводнике. Чем выше концентрация таких центров, тем быстрее носители исчезают, что приводит к снижению электрической проводимости. Особенно это заметно в материалах с низким уровнем легирования, где даже небольшое количество рекомбинационных центров способно кардинально изменять сопротивление.

• Ловушки захвата: примеси создают энергетические уровни, близкие к зоне проводимости или валентной зоне, которые захватывают электроны или дырки, задерживая их движение.
• Рекомбинационные центры: аналогично ловушкам, но способствуют быстрой рекомбинации носителей разных знаков, что снижает их суммарную концентрацию.
• Задержка ионизации примесных состояний: некоторые примеси требуют определённого времени для отдачи или захвата электронов, что влияет на стабильность проводимости и время отклика устройств.

На практике наблюдается, что примеси, создающие сильные ловушки, могут повысить сопротивление полупроводника на несколько порядков. Например, в германии с примесью золота удельное сопротивление увеличивается, поскольку золото индуцирует глубокие энергетические уровни, эффективно захватывающие носители заряда. По опыту с производством фотодиодов и солнечных элементов, контроль содержания таких концетрированных примесей является критическим фактором для достижения необходимой проводимости и быстродействия.

Важно также отметить, что роль ловушек и рекомбинационных центров не сводится лишь к изменению сопротивления. Они влияют на стабильность и долговечность полупроводниковых приборов, что напрямую связано с технологией очистки и контроля примесных элементов на каждом этапе производства. Использование технологий зонной плавки, зонной рафинации и других методов очистки позволяет минимизировать количество глубоких уровней и сохранить оптимальные параметры электрической проводимости.

Зависимость сопротивления полупроводника от концентрации примесей через изменение подвижности носителей заряда

Итого, чем сильнее насыщен полупроводник примесями, тем сложнее электронам и дыркам передвигаться. Именно баланс между количеством носителей и их подвижностью определяет итоговое сопротивление. Это важно понимать, чтобы грамотно управлять свойствами полупроводников при их производстве и использовании.

• Примеси создают носители заряда – они повышают концентрацию электронов или дырок в полупроводнике.
• Подвижность носителей снижется с увеличением концентрации примесей из-за увеличения рассеяния и помех в кристаллической решётке.
• Сопротивление зависит от баланса: высокая концентрация даёт много носителей, но снижает подвижность, что влияет на итоговое значение сопротивления.
• Оптимальный уровень легирования важен для достижения нужных характеристик полупроводника.

Практические рекомендации

1. Контролируйте концентрацию примесей на этапе производства, чтобы избежать чрезмерного снижения подвижности.
2. Выбирайте тип и количество примесей в зависимости от требуемого приложения – для сильного легирования или для тонкой настройки параметров.
3. Используйте знание о балансе подвижности и концентрации при проектировании микросхем и сенсоров, чтобы повысить эффективность устройств.

Понимание этой зависимости помогает создавать более качественные и надежные полупроводниковые приборы, что даёт возможность разрабатывать инновационные технологии для электроники будущего. Это действительно вдохновляет и открывает большие горизонты для новых решений!
