Проверка аккумуляторов 12 и 24 вольт: способы и советы

Разобраться, насколько исправна электропитательная батарея с напряжением 12 или 24 вольта, часто вызывает вопросы у водителей и мастеров. Важно уметь оценить состояние аккумулятора, чтобы не остаться без энергии в самый неподходящий момент. В этой статье я расскажу, как самостоятельно проверить такие источники питания, не прибегая к сложным устройствам. Для полного понимания рекомендую сначала посмотреть видео в начале материала, где все моменты показываются наглядно, а также в конце – там собраны полезные советы и наглядные примеры, которые помогут закрепить знания.

Как проверить аккумулятор 12 вольт и аккумулятор 24 вольта

Практически все методы проверки аккумуляторов 12 и 24 вольт имеют общие принципы, однако есть нюансы, связанные с напряжением и конфигурацией. Ниже изложены проверенные способы для оценки состояния аккумуляторов, подкрепленные опытом технических специалистов.

Основные методы проверки аккумулятора 12 и 24 вольт

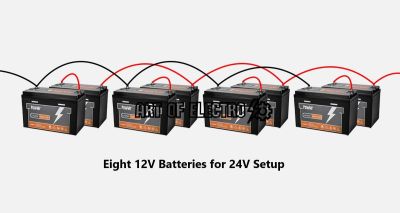

1. Визуальный осмотр. Перед использованием электроизмерительных приборов необходимо осмотреть корпус аккумулятора. Важно проверить, нет ли вздутий, трещин, следов утечек электролита и коррозии на клеммах. Особенно тщательно осматривайте 24-вольтовые аккумуляторы, так как они часто состоят из двух последовательно соединенных 12-вольтовых блоков. Любое повреждение одного из блоков снижает общую работоспособность.

2. Измерение напряжения мультиметром. Это самый доступный и быстрый метод. Для аккумулятора 12 В в полностью заряженном состоянии рабочее напряжение обычно составляет около 12.6–12.8 В. Если напряжение ниже 12.3 В – это сигнал, что аккумулятор разряжен либо имеет внутренние повреждения. Для аккумуляторов 24 В показатель примерно удваивается: нормальное напряжение – около 25.2–25.6 В.

Проверка проводится при отключённом оборудовании и после некоторого времени покоя аккумулятора – примерно 5–6 часов, чтобы исключить временные колебания напряжения после работы. Например, если вы измеряете 24-вольтовый аккумулятор и получаете напряжение 23 В, это уже повод задуматься о состоянии батареи и провести более детальную диагностику.

3. Нагрузочное тестирование. Использование нагрузочной вилки или специализированного нагрузочного тестера позволяет оценить, как аккумулятор ведет себя под нагрузкой. Такой тест выявляет внутренние недостатки и снижение емкости, которые не видны при простом измерении напряжения.

• Для 12-вольтового аккумулятора нагрузка должна составлять примерно половину от его стартового тока на 10 секунд.
• Для 24-вольтовых систем нагрузка рассчитывается аналогично, но с учетом суммарного напряжения и конфигурации аккумуляторов.

Если напряжение при нагрузке падает ниже 9.5 В у 12-вольтового и ниже 19 В у 24-вольтового аккумулятора, это говорит о значительном износе батареи.

4. Проверка электролита и плотности. В обслуживаемых аккумуляторах измерение плотности электролита с помощью ареометра остаётся одним из самых точных методов. Для 12 В нормальная плотность составляет приблизительно 1.26 г/см³. Аналогично, в каждом 12-вольтовом блоке 24-вольтового аккумулятора плотность должна быть в пределах нормы. Разница между банками более 0.02 г/см³ указывает на внутренние дефекты.

Обратите внимание: измерения плотности требуют соблюдения мер безопасности и проведения процедуры в проветриваемом помещении.

Практические советы и ошибки при проверке

• Не доверяйте исключительно измерению напряжения без нагрузки. Иногда аккумулятор может показывать нормальное напряжение, но быстро терять емкость под нагрузкой.
• Проверяйте кабели и клеммы. Часто проблемы с запуском связаны не с аккумулятором, а с плохим контактом из-за коррозии или ослабления клемм.
• Для 24-вольтовых аккумуляторов обязательно проверяйте каждый 12-вольтовый блок отдельно. Несбалансированность или неисправность одного блока приводит к снижению общей производительности.
• Используйте качественные и калиброванные приборы. Некачественные мультиметры и нагрузочные вилки могут дать ошибочные результаты, что в итоге приведёт к неправильной диагностике.

Технические методы диагностики состояния зарядки 12-вольтовых и 24-вольтовых аккумуляторов

Проверка аккумулятора 12 вольт и аккумулятора 24 вольта требует точного и грамотного подхода, чтобы определить степень заряда и общее состояние батареи. Важно учитывать, что методы диагностики для этих типов аккумуляторов схожи по принципу, но различаются по значениям напряжений и токов. Практический опыт подсказывает, что наиболее надежное определение состояния батареи достигается при комбинировании нескольких технических способов.

Начинается диагностика с измерения напряжения на клеммах аккумулятора с помощью мультиметра или вольтметра. Для 12-вольтового аккумулятора напряжение в полностью заряженном состоянии обычно составляет около 12,6–12,8 В, а для 24-вольтового – примерно 25,2–25,6 В. Если показатели ниже 12,0 В для 12-вольтового и около 24 В для 24-вольтового, это сигнализирует о низком уровне заряда или возможных неполадках в аккумуляторе. Однако сам по себе этот тест не позволяет точно оценить емкость и состояние внутренних элементов.

Использование нагрузочного тестера и измерение плотности электролита

Для более полноценной диагностики часто применяется нагрузочный тест. Этот метод имитирует реальную нагрузку и позволяет оценить, как аккумулятор ведет себя под рабочим током. Технический специалист подключает нагрузочный тестер, который подает ток, сопоставимый с пусковым током аккумулятора, и наблюдает за падением напряжения. Для 12-вольтового аккумулятора при нагрузке напряжение не должно опускаться ниже 9,6 В, а для 24-вольтового – ниже 19,2 В при типичной нагрузке. Если падение напряжения значительное, это свидетельствует о внутреннем износе или сульфатации пластин.

Другой важный способ – измерение плотности электролита с помощью ареометра. Этот метод применим для обслуживаемых свинцово-кислотных аккумуляторов. Измерение плотности позволяет оценить степень заряда каждой ячейки. Для 12-вольтового и 24-вольтового аккумуляторов минимум допустимой плотности – около 1,25 г/см?. Значительное снижение этого показателя указывает на недостаточную зарядку или деградацию аккумулятора. Практика показывает, что разница в плотности более 0,05 между ячейками свидетельствует о проблемных участках батареи, требующих замены или восстановления.

Тестирование заряда с помощью зарядного устройства и анализ циклов

Использование интеллектуальных зарядных устройств с функцией анализа заряда – еще одна эффективная диагностическая техника. При подключении к аккумулятору зарядное устройство не только возвращает батарею в рабочее состояние, но и оценивает параметры заряда, включая ток и напряжение на каждом этапе. В случае 12-вольтовых и 24-вольтовых аккумуляторов можно отследить, как ведет себя аккумулятор при различных режимах зарядки – «быстром» и «техническом» режиме.

Проводя тест циклов заряд/разряд, можно выявить потерю емкости аккумулятора. Например, если емкость упала до 70% от номинальной, это объективный критерий к замене батареи. Данный метод требует специального оборудования, но с его помощью можно получить максимально точную информацию о реальном состоянии аккумулятора.

• Пример диагностики 12-вольтового аккумулятора: после измерения напряжения (12,2 В) и плотности электролита (1,16 г/см?) выполнен нагрузочный тест, в результате напряжение упало до 8,9 В. Это однозначно указывает на необходимость замены аккумулятора.
• Пример диагностики 24-вольтового аккумулятора: мультиметр показал напряжение 24,3 В, при нагрузочном тесте напряжение упало до 18,5 В, а измерение плотности показало разброс между ячейками 0,06 г/см?. Результаты говорят о частичной деградации, возможно, аккумулятор еще можно восстановить.

Особенности проверки ёмкости и внутреннего сопротивления 12В и 24В аккумуляторов мультиметром и нагрузочной вилкой

Мультиметр позволяет быстро получить базовые данные, но для полноценной оценки требуется понимание, как именно изменяются параметры под нагрузкой. К примеру, тест ёмкости и внутреннего сопротивления с использованием стандартного цифрового мультиметра будет ограничен, а нагрузочная вилка предоставит более точную информацию о реальных рабочих характеристиках аккумулятора.

Проверка внутреннего сопротивления и ёмкости 12В и 24В аккумуляторов

Нагрузочная вилка – устройство, имитирующее реальную нагрузку, обычно в диапазоне от 100 до 300 ампер, но для ремонта и проверки бытовых аккумуляторов достаточно 50-100 А. Принцип такой: подать нагрузку на аккумулятор в течение нескольких секунд и наблюдать, как напряжение изменяется под нагрузкой. Этот способ позволяет определить фактическую ёмкость, а также внутреннее сопротивление, которое напрямую влияет на способность аккумулятора отдавать ток.

• Для 12-вольтовых аккумуляторов нагрузочная вилка используется чаще всего с током около 100 А на 10 секунд.
• Для 24-вольтовых батарей нагрузка должна быть соответственно выше (около 150–200 А), так как ёмкость и пусковой ток выше.

Важно помнить, что внутреннее сопротивление при исправном аккумуляторе находится в пределах от нескольких миллиом до десятых долей ома. При измерении с помощью нагрузочной вилки напряжение при нагрузке не должно резко падать ниже определённого порога. Для 12В аккумулятора это примерно 9,6 В после 10 секунд нагрузки, а для 24В – около 19,2 В. Если напряжение падает ниже этих значений – аккумулятор требует замены или обслуживании.

Пример из практики: при проверке 12-вольтового автомобильного аккумулятора с помощью нагрузочной вилки я заметил, что напряжение упало сразу до 8,5 В под нагрузкой 100 А. Мультиметр показывал напряжение покоя в норме – 12,5 В, но внутреннее сопротивление оказалось завышено, что свидетельствовало о деградации пластин и ухудшении ёмкости.

Более точный метод – использование специализированных тестеров, которые могут оценить ёмкость аккумулятора в ампер-часах. Но в условиях ремонтной мастерской правильной и быстрой проверкой служит именно комбинация мультиметра и нагрузочной вилки.

Практические рекомендации по оценке работоспособности 12В и 24В аккумуляторов в бытовых и промышленных условиях

Для оценки состояния аккумуляторов на 12В и 24В важно применять комплексный подход, учитывающий особенности эксплуатации и тип нагрузки. Правильная диагностика позволяет своевременно выявлять проблемы и продлевать срок службы батареи.

Основные методы проверки включают визуальный осмотр, измерение напряжения покоя, нагрузочное тестирование и измерение уровня электролита (для обслуживаемых моделей). Соблюдение безопасности при работе с аккумуляторами обязательно.

Ключевые рекомендации для проверки аккумуляторов

• Проверка напряжения: измерение напряжения без нагрузки помогает выявить общий заряд аккумулятора.
• Нагрузочное тестирование: позволяет оценить реальную ёмкость и способность аккумулятора отдавать ток под нагрузкой.
• Визуальный осмотр: проверка на наличие коррозии, повреждений корпуса и утечек электролита.
• Контроль уровня электролита: для обслуживаемых батарей регулярная проверка и долив дистиллированной воды обязательны для сохранения эффективности.
• Терминалы и клеммы: очистка и затяжка контактов обеспечивают правильное протекание тока без потерь.
• Температурный контроль: эксплуатация и тестирование при температуре, близкой к рабочей, дают более точные результаты.

В бытовых условиях достаточно регулярно проверять напряжение и внешний вид аккумулятора, в промышленности рекомендуется дополнительно использовать специализированное оборудование для нагрузочных тестов и контроля внутренних параметров.

Систематический уход и своевременная диагностика – залог надежной работы аккумуляторов 12В и 24В в любых условиях.
