Проверка проводов высокого напряжения на автомобиле: как правильно выполнить диагностику

Чтобы убедиться в исправности высоковольтных проводов, которые отвечают за передачу энергии к свечам зажигания, вовсе не обязательно быть профи с огромным набором инструментов. Главное – уметь определить, не повреждены ли они визуально, и проверить их работоспособность с помощью мультиметра или подручных способов. Эти провода влияют на стабильность работы двигателя и могут стать причиной множества неполадок, если начнут ‘глючить’. В статье расскажем, как провести осмотр и тестирование самостоятельно, не прибегая к дорогостоящему ремонту. Чтобы лучше понять все нюансы и увидеть процесс наглядно, советуем в начале и в конце материала взглянуть видео – там всё показано подробнее и нагляднее.

Как проверить провода высокого напряжения на автомобиле

Проверка проводов высокого напряжения – обязательная процедура при диагностике двигателя, и проводить её необходимо не только при появлении очевидных симптомов, но и в рамках профилактического обслуживания. Далее рассмотрим, как технически грамотно и безопасно выполнить проверку проводов ВВ без дорогостоящих инструментов, используя основные методы и подходы.

Основные методы проверки проводов высокого напряжения

Первый и самый простой способ – визуальный осмотр. Провода ВВ следует внимательно осмотреть на предмет механических повреждений: трещины, потертости, оплавления, коррозию контактов. Особенно внимательно проверяйте область возле наконечников и мест крепления. Следы искрения или почернения могут свидетельствовать о пробоях внутри изоляции.

Однако внешний осмотр далеко не всегда выявляет внутренние дефекты, которые могут существенно влиять на сопротивление провода и качество передачи высокого напряжения. Для более точной диагностики применяется несколько практических методов.

1. Проверка сопротивления мультиметром. Используйте мультиметр в режиме измерения сопротивления (Ом). Для этого отсоедините провод с обеих сторон и измерьте сопротивление по всей длине провода. В современных автомобилях рекомендуемые значения сопротивления провода высокого напряжения колеблются в районе от 3 до 15 кОм на длину около метра. Если сопротивление сильно отличается (значительно выше или даже стремится к бесконечности), провод необходимо заменить.
2. Проверка на предмет искрения. При работающем двигателе (соблюдая меры безопасности!) можно аккуратно поднести корпус провода к металлической части двигателя на расстояние около 1–2 мм. Если видны искры или слышится характерное потрескивание, это указывает на пробой изоляции, что требует немедленной замены провода.
3. Проверка свечи и наконечников. Снимите наконечник провода с катушки зажигания и со свечи, убедитесь в их чистоте, отсутствии коррозии и надежности контакта. Некачественный контакт по этим элементам часто вызывает схожие с неисправностью провода симптомы.

Для примера, в моей практике неоднократно встречалась ситуация, когда мотор «троил» из-за высоких значений сопротивления на одном из проводов ВВ. При измерении мультиметром оно превышало 30 кОм, хотя близкие к новым проводам сопротивление было не более 7 кОм. Замена провода позволила восстановить стабильную работу двигателя без дальнейших сложностей.

Важно помнить, что использование проводов ВВ заводского качества и правильный монтаж оказывают значительное влияние на долговечность и эффективность всей системы зажигания. При замене старайтесь выбирать провода, соответствующие техническим требованиям вашего автомобиля.

Визуальная диагностика повреждений и изоляции проводов высокого напряжения

При проверке проводов важно внимательно осмотреть не только сам проводник, но и изоляцию, а также места соединений с наконечниками и клеммами. Любые механические повреждения, трещины или нарушение целостности изоляционного слоя могут привести к утечкам тока и пропускам зажигания.

Основные признаки повреждений проводов высокого напряжения

• Трещины и разрушения изоляции. Возрастное старение и воздействие высоких температур приводят к рассыханию силиконового или резинового покрытий. Такие дефекты часто заметны визуально – изоляция становится матовой, может отслаиваться или вовсе отсутствовать на отдельных участках.
• Обугливание и следы пробоев. Мелкие искры, возникающие из-за нарушения изоляции, оставляют черные или темные пятна на поверхности провода. Это явный признак пробоя высокого напряжения и утечки тока.
• Деформация и перетертость. Провода часто находятся вблизи острых кромок или подвижных частей двигателя. В этих местах изоляция может быть перетерта, что грозит коротким замыканием. Обратите внимание на участки возле креплений и колодок.
• Коррозия наконечников. Металлические контакты, особенно если провод оснащен съемными наконечниками, подвержены коррозии. Следы окислов ухудшают контакт и увеличивают сопротивление, что негативно сказывается на работе зажигания.

Практические советы по осмотру проводов высокого напряжения

1. Перед началом диагностики обязательно отключите питание системы зажигания или снимите клемму аккумулятора. Это снизит риск электрического удара.
2. Внимательно проверьте провод на всю длину. Нередко повреждения появляются в местах изгиба или крепления. Провода высокого напряжения, чтобы не ломаться, часто имеют армированную изоляцию, но даже ее целостность со временем ухудшается.
3. Обратите внимание на цвет и состояние изоляции. Светлые пятна, потертости и явные дефекты – повод заменить провод. Иногда можно заметить микроскопические трещины, особенно при осмотре на свет.
4. Проверьте надежность крепления наконечников к свечам и катушке. Люфты или неплотный контакт тоже приводят к проблемам с искрой высокого напряжения.
5. Если при осмотре были найдены повреждения, учитывайте, что даже небольшие дефекты на изоляции становятся источником помех и могут вызывать пропуски зажигания, снижение мощности двигателя и перерасход топлива.

Иногда визуальная диагностика выявляет неочевидные проблемы. Например, в условиях высокой влажности или после мойки двигателя провод может казаться в норме, но утром включение зажигания сопровождается характерными перебоями. В подобных случаях поврежденные участки изоляции могут пропускать ток только при определенных условиях нагрузки и влажности.

Для профессионалов важен комплексный подход: первичная визуальная диагностика позволяет быстро отсеять явно дефектные элементы, а при сомнениях - провести дополнительную проверку с помощью мультиметра или специализированного тестера высокого напряжения. Однако чаще всего грамотный осмотр и анализ состояния изоляции дают достаточно информации для принятия решения о замене проводов.

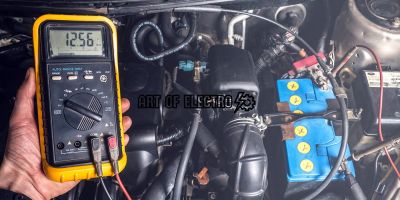

Использование мультиметра для измерения сопротивления проводов высокого напряжения

Провода высокого напряжения в автомобиле напрямую влияют на надежность системы зажигания. Их исправность можно проверить с помощью обычного мультиметра, замеряя сопротивление провода. Такой тест позволяет выявить внутренние повреждения, обрывы или ухудшение изоляции, которые не всегда видны визуально. Правильный подход к измерению гарантирует точную диагностику и сокращает время на поиск неисправностей.

Для проверки провода высокого напряжения мультиметром требуется перевести прибор в режим измерения сопротивления (омметр). Важно учитывать, что в исправном проводе сопротивление находится в достаточно узком диапазоне – обычно от нескольких тысяч до десятков тысяч Ом, в зависимости от конкретной модели провода и его длины. Если значение значительно отличается от нормы, это свидетельствует о неисправности элемента.

Пошаговая инструкция измерения сопротивления проводов высокого напряжения мультиметром

1. Отключите провод от свечи и катушки зажигания. Только при отключенном проводе можно измерить его сопротивление корректно и безопасно.
2. Выставьте мультиметр в режим измерения сопротивления. Обычно это маркируется символом Ом (?). Если мультиметр с несколькими диапазонами, выберите подходящий – часто это диапазон до 20 кОм.
3. Подсоедините щупы мультиметра к двум концам провода. Один щуп – у наконечника, который одевается на свечу, другой – на коннектор, который подключается к катушке зажигания.

На практике иногда можно заметить, что при длине провода около 50 см сопротивление составляет примерно 5-7 кОм, а для более длинных проводов (около 1 м) норма может достигать 10-15 кОм. Эти данные следует сверять с технической документацией на конкретный автомобиль.

Особенности и рекомендации

• Перед измерением убедитесь, что провод находится в сухом состоянии и не имеет видимых механических повреждений. Влага и коррозия могут искажать результаты.
• Измеряйте каждый провод отдельно. Иногда неисправность можно обнаружить только при сравнении сопротивления разных проводов высокого напряжения.
• Повторите измерение несколько раз. Плохой контакт щупов может дать неверные показания. Для точности рекомендуется сдвинуть щупы на коннекторах, добиваясь стабильных цифр.
• Не пытайтесь ремонтировать провода прямо на месте. При обнаружении повышенного сопротивления лучше заменить провод новым, так как неполадки могут привести к перебоям в работе двигателя и другим проблемам с системой зажигания.

Проверка целостности проводов высокого напряжения с помощью осциллографа

Использование осциллографа помогает своевременно определить повреждения, такие как обрывы, пробои и плохие контакты, что важно для поддержания надежной работы системы зажигания и двигателя в целом.

Основные преимущества проверки осциллографом:

• Высокая точность и наглядность – отображение формы сигнала позволяет быстро заметить аномалии.
• Раннее выявление неисправностей – плохие контакты и пробои проявляются на графике задолго до сильных сбоев.
• Диагностика без разборки системы – подключение к цепи проводов проводится через специальные щупы.

Ключевые моменты при проверке:

1. Наблюдение сигналов при работе двигателя или при прокручивании стартера.
2. Анализ амплитуды, формы и стабильности импульсов.

Итог: Проверка проводов высокого напряжения с помощью осциллографа – надежный способ контролировать состояние системы зажигания и своевременно устранять неполадки, обеспечивая стабильную работу двигателя и безопасность эксплуатации автомобиля.
