Распределение напряжения при последовательном и параллельном соединении элементов

Когда компоненты цепи соединяются друг с другом, напряжение в них ведёт себя по-разному в зависимости от способа соединения: если приборы подключены один за другим, то напряжение делится между ними, словно делится пирог на части, но в случае параллельного подключения каждый получает полную долю напряжения, словно каждый имеет отдельный кусок пирога целиком. Понимание таких нюансов важно для правильной работы электроники и устройств, поэтому чтобы разобраться во всём досконально, рекомендую уделить время просмотру видео в начале и в конце статьи – там тема раскрыта максимально подробно и наглядно.

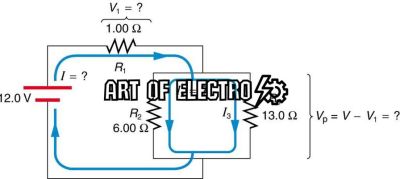

Распределение напряжения при параллельном и последовательном соединении электрических цепей

Параллельное соединение характеризуется тем, что все компоненты цепи подключаются к одним и тем же точкам напряжения. Это значит, что напряжение на каждом элементе параллельной цепи одинаково, и оно равно напряжению источника питания. Например, если к сети с напряжением 12 В подключены параллельно несколько лампочек, каждая из них будет иметь напряжение ровно 12 В.

Распределение напряжения при параллельном соединении

В параллельной цепи напряжение не делится, а остается постоянным на всех ветвях. Это происходит потому, что у каждого элемента есть собственный путь к источнику питания, и напряжение между двумя точками сети одинаково для всех параллельно подключенных устройств. На практике это обеспечивает равные рабочие параметры для всех компонентов, если, конечно, сопротивления элементов различаются, то сила тока будет отличаться.

Например, в домашней электропроводке розетки и освещение обычно подключаются параллельно. Это гарантирует, что подача напряжения будет постоянной на каждом приборе, независимо от включения или отключения других устройств. При этом важно помнить, что если одно из устройств выходит из строя, это не повлияет на напряжение, поступающее к остальным.

Распределение напряжения при последовательном соединении

В последовательной цепи каждое устройство включается одно за другим, формируя единую электрическую цепь. В этом случае напряжение распределяется между элементами пропорционально их сопротивлению. Это означает, что суммарное напряжение источника расходится по всем компонентам цепи, и напряжение на каждом из них меньше, чем у источника.

Например, если источник обеспечивает 9 В, а в цепи последовательно соединены три резистора с одинаковым сопротивлением, то напряжение на каждом резисторе будет примерно по 3 В. Важный момент – при последовательном соединении ток через все элементы одинаковый, что влияет на распределение напряжения.

Практически последовательное соединение применяют, когда необходимо обеспечить поэтапное снижение напряжения, или в схемах с ограничением тока. Однако такая схема менее надежна в отношении отказа: если один элемент выйдет из строя, цепь разомкнется, и напряжение на остальных элементах пропадет.

Законы Кирхгофа и их применение к распределению напряжения в последовательных цепях

Первый закон Кирхгофа, также известный как закон токов, гласит, что сумма токов, входящих в узел, равна сумме токов, выходящих из него. Это правило в контексте последовательной цепи означает, что ток, протекающий через все элементы, одинаков. Однако максимум практического интереса представляет второй закон Кирхгофа – закон напряжений.

Суть второго закона Кирхгофа в последовательных цепях

По второму закону Кирхгофа сумма всех падений напряжения на элементах замкнутого контура равна напряжению источника. Для последовательных цепей это означает: напряжение источника полностью распределяется по всем резисторам или другим элементам, соединенным последовательно. Каждому элементу приходится часть напряжения, пропорциональная его сопротивлению.

Например, если у нас есть источник напряжения 12 В и три резистора с сопротивлениями 2, 3 и 5 Ом, подключенные последовательно, общее сопротивление цепи будет равно 10 Ом. Поскольку ток через все резисторы одинаков, напряжение на каждом резисторе можно найти как произведение тока на сопротивление данного элемента. На практике это дает распределение напряжения: 2,4 В на первом резисторе, 3,6 В на втором и 6 В на третьем, что в сумме и дает исходные 12 В.

• Равномерное распределение напряжения возможно только при одинаковых сопротивлениях элементов. В случае, например, трех резисторов по 4 Ом напряжение распределится поровну – по 4 В на каждый, если источник 12 В.
• Знание распределения напряжения позволяет точно оценивать работу каждого узла: например, предотвратить перегрузку чувствительных компонентов.

В практической деятельности часто приходится сталкиваться с задачей обеспечения корректного уровня напряжения на элементах, что достигается правильно рассчитанным последовательным соединением. С помощью второго закона Кирхгофа и базовых измерений можно безошибочно определить, какой элемент и на сколько “забирает” из общего напряжения.

Для технических специалистов, работающих с электроснабжением и схемотехникой, применение законов Кирхгофа – это не только теоретическая основа, но и ежедневный инструмент. В проектировании и отладке устройств именно понимание распределения напряжения в последовательных цепях позволяет своевременно выявлять и устранять причины сбоев, повышать надежность и безопасность работы систем.

Влияние сопротивления элементов на распределение напряжения в параллельных соединениях

В параллельных электрических цепях напряжение на каждом элементе практически одинаково и равно напряжению источника питания. Однако сопротивление отдельных элементов значительно влияет на ток, протекающий через каждый участок цепи, что, в свою очередь, отражается на общем поведении схемы.

Часто ошибочно считают, что сопротивление не влияет на распределение напряжения в параллельной схеме, поскольку напряжение на всех ветвях одинаково. Однако на практике важным аспектом является именно то, как меняется ток в зависимости от сопротивления элементов, и как это влияет на стабильность и безопасную работу электрической цепи.

Практические особенности и влияние сопротивления в параллельных цепях

При параллельном соединении каждый элемент подключается непосредственно к источнику напряжения. В идеальной ситуации, если у нас есть две лампы – одна с сопротивлением 10 Ом, а вторая с сопротивлением 20 Ом, – обе они получают одинаковое напряжение, например, 12 В. Однако ток через лампу с меньшим сопротивлением будет значительно больше.

• Элемент с сопротивлением 10 Ом пропустит ток выше в два раза по сравнению с элементом на 20 Ом.
• Это значит, что элементы с низким сопротивлением потребляют больший ток и при этом могут быстрее нагреваться.

Сопротивление не меняет величину напряжения на элементах, но влияет на общее потребление энергии и распределение токов в цепи.

В реальных условиях сопротивление некоторых элементов может изменяться под воздействием температуры или вследствие износа, что приводит к частичной перестройке режимов работы всей схемы. Например, если сопротивление одного из параллельных элементов возрастает, ток через него уменьшится, но напряжение останется прежним. Это может вызвать неравномерное распределение нагрузок и повлиять на срок службы и надежность всей системы.

Также важно учитывать, что при параллельном соединении с элементами разного сопротивления общий ток, потребляемый цепью, будет суммой токов через каждую ветвь. Это влияет на выбор проводников и предохранителей, что критично для безопасности и эффективности эксплуатации.

Практическое использование принципов распределения напряжения при проектировании электронных схем

Это знание позволяет инженерам правильно подбирать компоненты и обеспечивать требуемые параметры работы устройства, избегая перегрузок и выходов из строя.

Ключевые моменты и практическое применение

• Последовательное соединение: используется для создания делителей напряжения, контроля уровней питания и согласования сигналов.
• Параллельное соединение: обеспечивает одинаковое напряжение на всех элементах, что важно для стабилизации работы одинаковых компонентов.
• Выбор компонентов: требует учета распределения напряжения для предотвращения превышения допустимых значений и перегрева.
• Эффективность схем: обеспечивается правильным распределением напряжений, что увеличивает срок службы и надежность устройств.
• Диагностика и тестирование: основывается на понимании принципов распределения напряжения для выявления неисправностей.
