Сечение кабеля для мощности и тока 380 В: выбор по нагрузке и параметрам

Правильный выбор площади проводника при работе с высоким напряжением играет ключевую роль в безопасности и эффективности электроснабжения. Когда речь идет о сетях с линейным напряжением около 380 В, важно учитывать не только величину тока, но и мощность нагрузки, чтобы избежать перегрева и потерь энергии. В этой статье разберемся, как грамотно определить оптимальное сечение провода с учетом заданных параметров электрической системы, а чтобы получить полный и наглядный обзор темы, советуем начать и завершить чтение просмотром видео – там материал подан подробно и понятно.

Сечение кабеля по мощности 380В и сечение кабеля по току 380В: технические особенности выбора

Выбор сечения кабеля при работе с системой напряжения 380В напрямую влияет на безопасность, эффективность и долговечность электропроводки. Важно понимать, что сечение кабеля определяется не только мощностью нагрузки, но и максимально допустимым током, который кабель может пропускать без перегрева и потери эксплуатационных характеристик.

На практике часто делается ошибка при выборе кабеля, ориентируясь исключительно на мощность оборудования, игнорируя параметры тока. Кабель с недостаточным сечением может привести к перегреву, снижению напряжения на нагрузке и даже преждевременному выходу из строя оборудования.

Основные принципы выбора сечения кабеля по мощности и току 380В

При подборе кабеля для линии 380В следует учитывать два ключевых параметра: суммарную потребляемую мощность нагрузки и максимально допустимый ток, протекающий по кабелю в рабочем режиме. Обычно расчет начинается с определения тока нагрузки через известную мощность, но рабочая практика показывает, что напрямую рассчитывать сечение только по мощности – недостаточно.

• Расчет по мощности. Чтобы определить необходимое сечение, исходят из полной мощности, которая подается по этой линии. Например, для двигателя мощностью 11 кВт при напряжении 380В расчетный ток будет около 22-25 А с учетом коэффициента мощности. На основании этого подбирают кабель, способный выдержать этот ток.
• Рассчет по току. Здесь учитывается не только номинальный ток нагрузки, но и условия прокладки кабеля (воздушная линия, прокладка в трубах или коробах, температура окружающей среды). Условия прокладки влияют на способность кабеля отводить тепло, что напрямую связано с допустимым током.

Пример из практики: для подключения трехфазного двигателя мощностью 15 кВт с напряжением 380В необходим кабель, который выдержит силу тока порядка 30-35 А. Часто используется медный кабель с сечением 6 мм?. Это оптимальный выбор при условии нормальных температурных условий и прокладки в воздухе или в трубе с хорошей вентиляцией.

Если же кабель прокладывается под землей или в помещениях с повышенной температурой, сечение кабеля необходимо увеличить. Например, вместо 6 мм? применяется 10 мм? для компенсации пониженной теплоотдачи. Этот шаг защищает кабель от перегрева и снижает потери на сопротивление.

Факторы, влияющие на выбор сечения кабеля для 380В

1. Материал жил. Медь обладает лучшей проводимостью, поэтому медные кабели могут иметь меньшее сечение при той же нагрузке, чем алюминиевые.
2. Тип изоляции. Повышенная температура окружающей среды требует изоляцию с большей термостойкостью, что накладывает ограничения на максимальный ток.
3. Длина кабеля. При больших расстояниях важно учитывать падение напряжения. Чем длиннее кабель, тем больше сечение потребуется для поддержания стабильного напряжения на нагрузке.
4. Условия прокладки. Кабель, проложенный в местах с ограниченной вентиляцией или высокой температурой, требует увеличенного сечения для компенсации потерь тепла.
5. Тип и характер нагрузки. Пусковые токи двигателей или наличие импульсных приборов могут временно повышать ток, что также влияет на выбор сечения.

В итоге, профессиональный выбор сечения кабеля по мощности 380В и току 380В требует комплексного подхода, учета специфики эксплуатации и нагрузок. Это позволяет обеспечить надежное электроснабжение и продлить срок службы оборудования.

Расчёт сечения кабеля по мощности нагрузки при напряжении 380В в промышленном электроснабжении

Для примера рассмотрим нагрузку 15 кВт трехфазного оборудования, работающего от сети 380В. Чтобы правильно определить сечение кабеля по току, нужно сначала перевести мощность в потребляемый ток. В реальных условиях плотность тока для медного кабеля может составлять от 6 до 10 А на мм? в зависимости от условий эксплуатации. На практике выбор сечения с запасом гарантирует надежность электроснабжения.

Основные шаги расчёта сечения кабеля по мощности нагрузки

Если говорить о расчете сечения кабеля по мощности при напряжении 380В, то первым этапом всегда становится определение тока нагрузки. Для трехфазного оборудования ток нагрузки можно получить из известной мощности, разделив её на произведение напряжения и коэффициента v3, учитывая также коэффициент мощности.

• Определение нагрузки: Например, для двигателя на 15 кВт при коэффициенте мощности 0,9 ток составит примерно 29 ампер.
• Выбор материала кабеля: медные жилы – стандарт для промышленных установок, благодаря хорошей проводимости и устойчивости к нагреву.
• Учет условий эксплуатации: прокладка в трубах, кабельных лотках или открыто, температурные условия и режимы работы напрямую влияют на необходимое сечение.

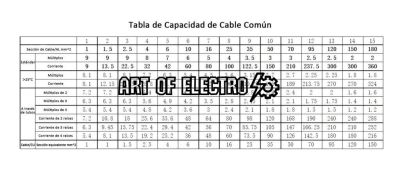

• Проверка сечения по токовой нагрузке: из справочников выбирается минимальное сечение, способное выдержать рассчитанный ток с запасом.

Допустим, мы рассчитали ток 29 А. Согласно промышленным нормам, кабель с сечением 4 мм? медный способен устойчиво пропускать ток около 32 А при стандартных условиях монтажа. Таким образом, кабель с сечением 4 мм? подходит для данного случая. Важным является и проверка максимального падения напряжения, обычно не превышающего 5%, что тоже учитывается при выборе сечения.

Этот практический пример иллюстрирует, как соотносятся мощность нагрузки с сечением кабеля по току при напряжении 380В. Очень важно помнить, что при сложных или длинных линиях всегда необходимо учитывать падение напряжения и возможные перегрузки. Рекомендации из таблиц являются отправной точкой, а окончательный выбор сечения должен базироваться на полном анализе эксплуатации сети.

Определение сечения кабеля по максимальному токовому значению для трёхфазной сети 380В

Правильный выбор сечения кабеля в трехфазной системе с напряжением 380В основывается прежде всего на расчетах максимального тока, который будет протекать по проводнику. От этого параметра зависит не только безопасность эксплуатации, но и эффективность передачи электроэнергии без излишних потерь и нагрева. Технический специалист должен учитывать, что сечение кабеля напрямую связано с его токовой нагрузкой, а неправильный выбор может привести к перегреву, снижению срока службы оборудования и даже аварийным ситуациям.

На практике определение сечения кабеля по току 380В выполняется с учетом конкретной нагрузки, характера и способов прокладки кабеля, а также температуры окружающей среды. Например, при подключении мотора с максимальным током потребления около 30 Ампер, оптимальным вариантом может стать медный кабель с сечением 4 мм?. Такой выбор учитывает не только ток нагрузки, но и запас для пусковых токов, которые бывают значительно выше номинальных.

Основные принципы выбора сечения кабеля по максимальному току

• Изучение максимальной характеристики токовой нагрузки: нужно определить максимальное количество ампер, которое кабель должен выдерживать без перегрева.
• Учет материала проводника: медный и алюминиевый кабели имеют разные показатели проводимости, поэтому для алюминия требуется больший диаметр сечения.
• Влияние способа прокладки: кабели, уложенные в трубах, под землей или на воздухе, по-разному рассевают тепло, что влияет на допустимый ток.
• Температурные условия эксплуатации: повышение температуры среды уменьшает максимальный допустимый ток, поэтому коэффициенты корректировки обязательны.

Например, если расчетный ток для нагрузки 20 кВт в сети 380В составляет приблизительно 30 Ампер, то для медного кабеля обычно выбирается сечение от 4 до 6 мм? с учетом длины линии и допустимого падения напряжения. При этом, если кабель прокладывается в пучке с другими проводниками или в условиях высоких температур, рекомендуется увеличить сечение для поддержания безопасных параметров.

Одним из важных этапов в подборе сечения является сверка полученного значения с паспортными характеристиками кабеля, особенно учитывая длительные токи перегрузки и возможные кратковременные пусковые токи. В практике часто сталкивался с ситуациями, когда недостаточное сечение приводило к сильному нагреву и преждевременному выходу из строя автоматических выключателей или оборудования.

Влияние условий прокладки и материала проводника на выбор сечения кабеля для 380В систем

Правильный выбор сечения кабеля для систем напряжением 380 В зависит не только от тока нагрузки, но и от условий прокладки, а также материала проводника. Эти факторы существенно влияют на тепловыделение и устойчивость к нагрузкам, что напрямую влияет на безопасность и долговечность проводки.

При прокладке кабеля учитываются такие условия, как температура окружающей среды, способ укладки (открытый, в земле, в металлических трубах и др.) и наличие вентиляции. Материал проводника – медь или алюминий – отличается проводимостью и механическими свойствами, что влияет на допустимый ток и выбор сечения.

Ключевые моменты

• Условия прокладки: повышенная температура и ограниченная вентиляция требуют увеличения сечения кабеля для предотвращения перегрева.
• Материал проводника: медь обладает лучшей проводимостью и меньшим сопротивлением, что позволяет использовать кабели с меньшим сечением по сравнению с алюминием.
• Допустимый ток зависит от комбинации материала и условий прокладки, поэтому важно учитывать эти параметры вместе.
• Безопасность и долговечность: правильно подобранное сечение с учетом всех факторов снижает риск токовых перегрузок и повышает устойчивость системы к внешним воздействиям.
