Как отличить USB 2.0 от USB 3.0: простые способы распознавания разъёмов и скорости

Если вы когда-нибудь задумывались, каким образом выяснить, какой именно интерфейс у вашего USB-устройства – старым стандартом с более скромной скоростью или современной версией с ускоренной передачей данных, то эта статья для вас. Различия между этими двумя вариантами не всегда очевидны на первый взгляд, но они сильно влияют на производительность и удобство использования техники. Для того чтобы не запутаться в технических деталях, советую в начале и в конце статьи ознакомится с видео, где наглядно показывают ключевые отличия и нюансы, что позволит разобраться во всем гораздо проще и быстрее.

Как отличить USB 2.0 от USB 3.0: полное руководство

Разобраться, как отличить USB 2.0 от USB 3.0, можно с первого взгляда, если знать, на что обращать внимание. Несмотря на внешнюю схожесть разъемов, между двумя стандартами есть существенные технические и визуальные отличия, которые влияют на скорость передачи данных и совместимость с устройствами.

Важность правильного определения версии USB состоит не только в знании максимальной скорости передачи информации, но и в гарантии того, что подключаемое устройство будет работать максимально эффективно. Как технический специалист с многолетним опытом, могу отметить, что неверное определение стандарта USB часто приводит к снижению производительности и неудобствам в работе.

Визуальные отличия USB 2.0 и USB 3.0

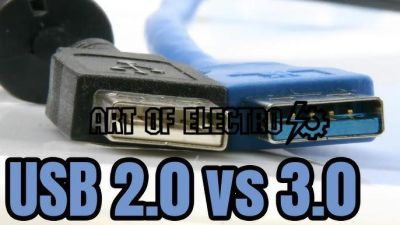

Первое, что бросается в глаза – это цвет внутренней части разъема. В USB 3.0 чаще всего используется голубой или синий цвет для обозначения улучшенной версии. В то время как USB 2.0 обычно имеет чёрный или белый пластиковый элемент внутри разъема.

Пример: на практике я часто встречал флешки и кабели с синим пластиком, что служит быстрым индикатором USB 3.0. Но стоит помнить, что некоторые производители могут не придерживаться этого стандарта, поэтому цвет – не единственный способ проверки.

• Количество контактов: USB 2.0 имеет 4 контакта внутри разъема, USB 3.0 – уже 9 контактов, что увеличивает количество линий передачи данных.
• Маркировка: иногда на корпусе порта или кабеля нанесено обозначение SS (SuperSpeed) – это верный признак USB 3.0.

Технические различия USB 2.0 и USB 3.0

Это ключевые характеристики, которые помогают отличить USB 2.0 от USB 3.0 на практике. Особенно важно обращать внимание на скорость, которую может предложить порт. Например, если вы подключаете внешний жёсткий диск или современную флешку, то на USB 3.0 можно ожидать намного более быструю передачу данных. В реальных условиях разница будет заметна: копирование нескольких гигабайт информации займет в несколько раз меньше времени.

Практические советы по идентификации стандарта

1. Осмотрите цвет: если внутренний элемент разъема синего цвета – скорее всего это USB 3.0.
2. Ищите маркировку 'SS': SuperSpeed обозначение всегда указывает на USB 3.0.
3. Проверьте техническую документацию: часто производитель указывает спецификацию в описании продукта.
4. Используйте программные средства: на компьютере в свойствах устройства можно увидеть, к какому типу USB относится подключенное устройство.

Опытным путём могу сказать, что визуальная проверка в большинстве случаев достаточно эффективна и экономит время. Однако для точной идентификации, особенно в случае с кабелями или менее известных брендов, лучше дополнительно использовать системные инструменты или тестовые приложения.

Визуальные особенности и маркировка разъемов USB 2.0 и USB 3.0

Для понимания отличий USB 2.0 и USB 3.0 важно начать с визуального осмотра разъемов. На практике именно внешний вид часто становится первым индикатором того, с каким стандартом мы имеем дело. Технический специалист, работающий с компьютерным оборудованием и периферией, всегда обращает внимание на цветовую маркировку, конструктивные особенности и обозначения, чтобы быстро определить версию USB и избежать ошибок при подключении устройств.

Особенно полезно уметь отличать USB 3.0 от USB 2.0 без необходимости постоянного подключения к компьютеру и использования программных средств диагностики. Это упрощает обслуживание и помогает пользователю правильно оценить потенциал порта или кабеля для передачи данных.

Внешние отличия USB 2.0 и USB 3.0

• Цвет вставки (пластика внутри разъема): Одним из главных и легко узнаваемых признаков является цвет пластикового элемента внутри разъема. USB 2.0 практически всегда имеют черную или белую вставку, в то время как USB 3.0 выделяются своей стандартной синей вставкой. Этот цветовой код разработан для того, чтобы визуально разделять интерфейсы с разной пропускной способностью.
• Количество контактных ножек: Разъем USB 2.0 содержит 4 контакта для передачи данных и питания: два для питания (+5 В и земля) и два для передачи дифференциального сигнала. В USB 3.0 добавляются еще 5 контактов, всего их 9. Они располагаются с обеих сторон разъема, что требует слегка изменённой конструкции корпуса и обеспечивает увеличение скорости передачи данных.
• Маркировка и символика на корпусе: Многие производители нанесли на корпус порта USB символ 'SS' (SuperSpeed), который обозначает стандарт USB 3.0. Часто рядом с этим символом можно увидеть цифру '3.0' или '3.1', что также помогает точно идентифицировать тип разъема.
• Физический размер и форма: Хотя форма стандартного USB Type-A разъема USB 2.0 и USB 3.0 совпадает, у последних иногда наблюдаются небольшие конструктивные особенности: более плотный посадочный элемент из-за дополнительных контактов, а в некоторых случаях усовершенствованный корпус с дополнительной защелкой.

Примеры визуальной идентификации

Стоит отметить, что не все производители строго придерживаются цветовой кодировки. В редких случаях USB 3.0 могут иметь черную вставку, и наоборот – USB 2.0 с синим пластиком встречаются гораздо реже, но в массовом сегменте цвет является наилучшим визуальным ориентиром.

Именно поэтому опытные специалисты всегда рекомендуют ориентироваться на комплексный подход: смотреть не только на цвет, но и на маркировку и конструктивные особенности самого порта. Особенно при работе с материнскими платами или корпусами, где иногда USB 3.0 порты могут быть физически помечены рядом с разъемом, но цветовая индикация отсутствует.

Технические различия в конструкции и контактной группе USB 2.0 и USB 3.0

USB 2.0 и USB 3.0, несмотря на сохранение визуальной схожести портов, существенно различаются как по внутренней конструкции, так и по контактной группе. Эти различия напрямую влияют на скорость передачи данных, стабильность соединения и функциональные возможности, которые могут быть использованы при подключении современных устройств.

Первое, что стоит отметить, это количество контактов в разъемах. В USB 2.0 всего четыре контакта: два из них отвечают за питание (+5 В и «земля»), а два – за передачу данных (D+ и D-). Это упрощенная схема передачи, которая ограничивает максимальную скорость передачи до 480 Мбит/с, что соответствует теоретическим характеристикам стандарта USB 2.0. В свою очередь, USB 3.0 имеет значительно более сложную контактную группу – целых девять контактов.

Конструкция и контактная группа USB 2.0 и USB 3.0

При сравнении разъемов USB 2.0 и USB 3.0 важно обратить внимание на следующие технические моменты:

• Количество контактов: USB 3.0 дополнительно включает пять проводников, которые отвечают за передачу данных в режиме SuperSpeed. Эти дополнительные контакты расположены в задней части разъема и обеспечивают скорость передачи до 5 Гбит/с.
• Внешний вид: В разъёмах USB 3.0 часто применяют синий цвет пластикового изолятора внутри порта. Однако этот признак не всегда является надежным, ведь цвет может варьироваться у производителей или отсутствовать вовсе.
• Схема передачи данных: USB 2.0 использует двухпроводную дифференциальную передачу данных – D+ и D-. USB 3.0 в свою очередь добавляет два полнодуплексных канала передачи, позволяющих одновременно отправлять и принимать данные по отдельным парам, что значительно увеличивает пропускную способность.
• Физическое исполнение контактов: Все четыре контакта USB 2.0 расположены спереди, относительно корпуса, а дополнительные в USB 3.0 располагаются в задней части разъёма. Это создаёт характерную конструктивную прослойку внутри порта.

Примером из практики является ситуация при работе с внешними накопителями. Если подключить USB 3.0 флешку к USB 2.0 порту, устройство физически совместимо, но скорость передачи ограничится именно стандартом USB 2.0 из-за недостатка дополнительных контактов задействованных в USB 3.0. Обратная ситуация – использование USB 2.0 накопителя в USB 3.0 порту – не даст преимущества в скорости, поскольку накопитель не оснащен расширенными контактами для SuperSpeed.

Наличие дополнительных контактов USB 3.0 также влияет на конструкцию кабелей. При осмотре кабеля для USB 3.0 можно заметить, что длина внутреннего провода заметно увеличена за счёт введения дополнительных линий, а сам кабель становится более толстым и менее гибким. Именно эти отличия обеспечивают стабильную работу и высокую пропускную способность интерфейса.

Анализ скорости передачи данных для определения версии USB

Определение версии USB часто основывается на анализе скорости передачи данных. USB 2.0 обеспечивает максимальную скорость до 480 Мбит/с, что подходит для большинства базовых задач, включая передачу файлов и подключение периферии.

USB 3.0 значительно превосходит USB 2.0 и поддерживает скорость до 5 Гбит/с, что позволяет быстро передавать большие объемы данных, например, при работе с видео высокого разрешения и большими архивами.

Ключевые особенности различий по скорости

• USB 2.0: Максимальная скорость 480 Мбит/с, устаревший стандарт для базовых устройств.
• USB 3.0: Скорость до 5 Гбит/с, цвет разъема часто синий для визуального отличия.
• Практическое тестирование скорости передачи данных – надёжный способ оценки версии USB.

Таким образом, измерение скорости передачи данных помогает быстро и точно определить версию USB, обеспечивая выбор правильного интерфейса для конкретных задач.
