Как правильно припаивать USB: инструкция по пайке и запаиванию разъема

Работа с USB-разъемом требует аккуратности и понимания нюансов пайки, чтобы сохранить надежное соединение и не повредить компоненты. Важно знать, как подготовить провода, правильно располагать контакты и контролировать температуру паяльника, чтобы избежать перегрева. Если хочется разобраться основательно и избежать типичных ошибок, рекомендую сначала посмотреть обучающее видео, а потом вернуться к статье – там всё подробно объяснено и показано на практике.

Как запаять USB: пошаговое руководство для начинающих

Важнейшим моментом при пайке USB является аккуратное обращение с контактами и правильный подбор инструментов. В статье рассмотрим основные шаги, которые помогут новичкам качественно припаивать USB-разъёмы, избегая распространённых ошибок.

Подготовка и инструменты для пайки USB

Для успешного результата необходимы следующие инструменты и материалы:

• Паяльник средней мощности (около 25-40 Вт) с тонким жалом;
• Олово с флюсом или отдельный флюс для улучшения смачиваемости;
• Кусачки и стриппер для зачистки проводов;
• Лупа или увеличительное стекло для контроля качества контактов;
• Термостойкая поверхность или подставка для паяльника;
• Мультиметр для проверки контактов после пайки.

Очень важно подготовить USB-штекер и кабель: аккуратно снять внешнюю изоляцию, не повредив внутренние проводники. Стандартный USB-кабель обычно содержит четыре провода – красный (питание +5В), чёрный (земля), зелёный и белый (данные D+ и D-). В редких случаях могут быть дополнительные экранирующие провода, их припаивают к корпусу разъёма.

Процесс пайки USB: пошагово

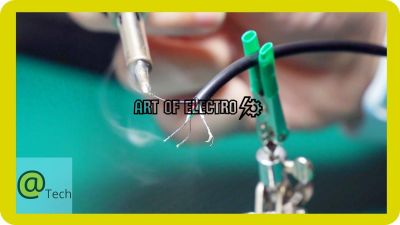

1. Фиксация деталей. Установите USB-разъём в тиски или держатель, чтобы он не двигался во время пайки. Осторожно зафиксируйте кабель, чтобы он не тянул проводники.
2. Обработка контактных площадок. Перед пайкой следует очистить контакты USB-разъёма и немного залудить – нанести тонкий слой припоя. Это поможет обеспечить хороший контакт и равномерное распределение оловянного сплава.
3. Подготовка проводов. Зачистите около 5 мм изоляции с каждого провода, при необходимости аккуратно раскрутите скрутку жил, чтобы обеспечить максимально ровный контакт с платой USB.
4. Припойка проводов к контактам. Поочерёдно припаивайте каждый провод к соответствующему контакту USB. Для начала немного прижмите жало паяльника к соединению, затем добавьте олово. Чтобы не было холодных паек, держите паяльник на контакте не более 2-3 секунд – перегрев может повредить пластмассовый корпус.
5. Проверка соединений. После пайки тщательно проверьте каждое соединение с помощью мультиметра на отсутствие короткого замыкания и правильность контактов. Для новичков этот этап особенно важен, так как даже небольшой короткий контакт или 'холодная' пайка приведут к сбоям при работе устройства.

Для примера, при пайке USB 2.0 важно не перепутать сигнальные провода D+ и D-, поскольку это повлияет на передачу данных. Если используется корпус с металлическим экраном, рекомендуется припаять экранный провод к корпусу разъёма, что улучшит помехозащищённость.

Подготовка инструментов и материалов для пайки USB-разъема

Перед тем как припаивать USB, необходимо тщательно подготовить рабочее место и убедиться, что под рукой есть весь необходимый набор для пайки USB-разъема. Это значительно сокращает время и минимизирует риски повреждения как самого разъема, так и других компонентов.

Основные инструменты для пайки USB

• Паяльник. Оптимально выбрать модель с регулируемой температурой. Для USB разъемов обычно достаточно 300–350 °C, чтобы избежать перегрева и повреждения пластиковых деталей.
• Жало паяльника тонкое и острое. Благодаря этому обеспечивается точное нанесение тепла на маленькие контакты USB, что особенно важно при работе с мелкими деталями.
• Припой с флюсом. Рекомендуется использовать припой с содержанием олова не менее 60%, с флюсом на основе активного геля (например, канифоль). Это улучшает смачиваемость и качество пайки USB-разъема.
• Флюс дополнительно в виде пасты или жидкости. Особенно полезен для очистки поверхностей перед пайкой и увеличения надежности контакта.
• Набор пинцетов разных размеров. Помогает точно фиксировать и удерживать мелкие детали во время пайки USB, предотвращая случайные смещения.
• Отсасыватель припоя или медная оплетка для удаления излишков припоя и исправления ошибок в процессе припаивания.

Материалы и вспомогательные средства

• Чистящие средства, например, изопропиловый спирт для обезжиривания и очистки контактных площадок USB и проводов.
• Маленькие кусочки термоусадочной трубки. Они помогут изолировать проводники после пайки, чтобы избежать короткого замыкания.
• Кусачки и бокорезы для аккуратной зачистки проводов перед припаиванием USB.
• Лупа или микроскоп. Припаяв USB-разъем без увеличения, очень легко допустить ошибки, так как контакты мелкие и близко расположены друг к другу.

Подготовка самого USB-разъема и проводов

Перед тем, как паять USB, нужно подготовить сам разъем и провода, очистив поверхности от загрязнений и окислов. Зачистка проводников должна быть аккуратной, чтобы не повредить жилы и обеспечить хорошее смачиваемое соединение. Для этого используют бокорезы, а место зачистки обрабатывают небольшим количеством флюса.

Как показывает практика, пропуск этапа подготовки материалов влечет за собой низкое качество пайки USB, которое заметно сказывается на долговечности и надежности соединения. Следует уделять внимание даже такой мелочи, как правильное хранение припоя и флюса, чтобы они не потеряли свои свойства.

Техника пайки USB: правильная фиксация и подключение проводников

При пайке USB-разъёмов очень важно обеспечить надёжную фиксацию деталей до начала процесса. Чаще всего, разъём и проводники фиксируются с помощью специального зажима или небольших струбцин, чтобы избежать смещения во время работы. Благодаря такой фиксации паять usb становится проще и аккуратнее, что минимизирует риск коротких замыканий и повреждений контактов.

Перед тем как припаивать usb, необходимо провести подготовительные работы: зачистить концы проводов до длины примерно 3-5 мм от изоляции, удалить окисление и обезжирить поверхность. Важно использовать паяльник с общей мощностью около 20-30 Вт и тонким жалом – это позволяет аккуратно работать с маленькими контактами, не перегревая корпус разъёма. Некорректная фиксация или неподготовленные проводники часто становятся причиной неудачной пайки и нестабильной работы устройства.

Особенности правильного подключения проводников

В USB-кабелях обычно четыре основных проводника: +5V (красный), GND (чёрный или коричневый), D+ (зеленый) и D– (белый). В некоторых случаях встречаются дополнительные провода для экранирования или других функций, но стандартные четыре – это основа.

• Шаг 1: Расположите жилы аккуратно и минимально перегибайте их, чтобы не повредить.
• Шаг 2: Припаяйте сначала землю (GND) – так проще контролировать положение кабеля и избежать ошибок.
• Шаг 3: После этого перейдите к подаче питания (+5V), затем к сигнальным линиям D+ и D–.

Важный момент – пайка usb требует, чтобы каждый проводник был припаян плотно к соответствующему контакту, без излишнего количества припоя. Избыток припоя может привести к короткому замыканию между соседними контактами. Припой должен покрывать только участок от зачистки, не заходя на изоляцию.

При использовании флюса рекомендуется выбирать неагрессивные средства, которые легко смываются и не оставляют коррозионных следов. Я практикую использование жидких флюсов, которые помогают улучшить смачиваемость и создают надёжный контакт между металлом паяльника, проводников и самой пайкой.

Для проверки качества пайки после остывания полезно воспользоваться лупой или микроскопом, чтобы убедиться, что паяные соединения не имеют трещин или холодных спаев. Также рекомендуется проверить целостность проводников мультиметром – это позволит исключить обрывы и короткие замыкания.

Тестирование качества пайки USB и устранение типичных ошибок

Качественная пайка USB-разъема напрямую влияет на стабильность работы устройства и его долговечность. После выполнения пайки критически важно провести тестирование, чтобы убедиться в надежности соединений и отсутствии дефектов. Правильное тестирование позволяет вовремя выявить и устранить возможные ошибки, минимизируя риск повреждения оборудования.

Типичные ошибки при пайке USB включают плохое припаяние контактов, образование холодных спаев и замыкания между дорожками. Их своевременное выявление значительно повышает качество и безопасность использования USB-разъема.

Основные методы тестирования и рекомендации по устранению ошибок

• Визуальный осмотр – проверка целостности пайки, отсутствия следов кислоты, подтеков и пропаев. Хороший спай должен иметь блестящую гладкую поверхность.
• Тест на целостность контактов с помощью мультиметра – проверка отсутствия замыканий и обрывов между контактами USB и платой.
• Проверка функциональности – подключение устройства к компьютеру для проверки стабильности подключения и передачи данных.
• Устранение холодных спаев – повторный прогрев проблемного места с добавлением припоя для улучшения контакта.
• Удаление замыканий – аккуратное удаление излишков припоя с помощью припойного шланга или оплетки.
• Очистка контактной зоны – удаление остатков флюса спиртовыми растворами для предотвращения коррозии и коротких замыканий.
