Зарядка гаджетов без проводов стала привычной частью повседневной жизни, но как именно энергия попадает в устройство без физического подключения? В основе этого процесса лежит использование магнитного поля и электромагнитной индукции – ключевые технологии, которые позволяют передавать энергию с одной катушки на другую без непосредственного контакта. Такое решение не только помогает избавиться от путаницы с кабелями, но и защищает порты устройств от износа. Чтобы полностью разобраться в тонкостях и увидеть процесс в действии, советуем обязательно посмотреть видео в начале и в конце статьи – там материал раскрыт гораздо подробнее и понятнее.
Как работает беспроводная зарядка: принцип и технологии

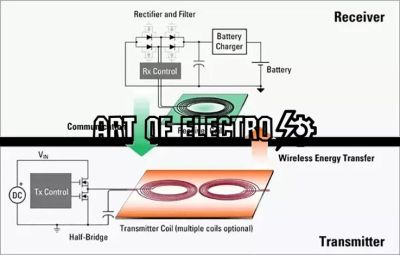

Беспроводная зарядка основывается на принципе индуктивной передачи энергии, где электромагнитное поле используется для передачи электрического заряда между передающим и принимающим устройствами. На практике это реализовано через катушки индуктивности, расположенные в зарядной станции и в самом устройстве. Когда ток проходит по катушке в зарядном устройстве, создаётся переменное магнитное поле, которое индуцирует ток в катушке приёмника, встроенной в смартфон или другой гаджет.
С точки зрения инженерии, эффективность такого способа зарядки напрямую зависит от качества материалов катушек, частоты используемого сигнала и расстояния между ними. Обычно оно не превышает нескольких миллиметров. В современных реализациях широко используется стандарт Qi, который обеспечивает совместимость между устройствами разных производителей. Например, при использовании беспроводной зарядки мощностью 10 Вт скорость зарядки обычно ниже, чем у проводной аналогичной мощности из-за потерь при передаче энергии и тепловыделения.
Ключевые технологии и особенности работы
- Индуктивная зарядка – базовая технология, основанная на трансформаторном эффекте. Внутри зарядной площадки и устройства расположены катушки, создающие и улавливающие магнитное поле. Такой метод ограничен необходимостью точного совмещения катушек и близкого контакта.
- Резонансная индукция – более продвинутая технология, позволяющая увеличить расстояние передачи и уменьшить требования к точности размещения. Она работает на частоте, где обе катушки резонируют, обеспечивая повышенную эффективность.
- Передача энергии по радиочастотам – позволяет заряжать устройства на значительном расстоянии, но с меньшей мощностью, что пока ограничивает применение этой технологии для смартфонов и планшетов.
Понимание взаимного расположения и правильной настройки оборудования важно для избежания перегрева и потерь энергии. В реальных условиях, например, тонкий защитный чехол или металлические детали могут заметно снизить эффективность зарядки. Помимо этого, современные беспроводные зарядки оснащены контроллерами, которые отслеживают уровень температуры и автоматически регулируют мощность, чтобы предотвратить повреждение аккумулятора.
Практический опыт показывает, что для максимально стабильной работы требуется соблюдать рекомендации производителей: использовать сертифицированные зарядные устройства, размещать гаджеты без смещений и избегать предметов, задерживающих магнитное поле. Это улучшает не только скорость зарядки, но и продлевает срок службы аккумулятора, благодаря более равномерному и безопасному процессу передачи энергии.
Магнитная индукция в беспроводной зарядке: физические основы процесса передачи энергии
Само явление магнитной индукции обнаружено еще в XIX веке, однако его практическое применение в беспроводной зарядке стало возможным благодаря развитию технологий и материалов. Процесс начинается с подачи переменного электрического тока на передающую катушку, он создаёт переменное магнитное поле вокруг себя. Когда поблизости располагается приёмная катушка, в ней возникает ток, который преобразуется в энергию для зарядки аккумулятора.
Основные компоненты и принципы работы
Принцип магнитной индукции в беспроводных зарядках строится на взаимном индуктивном взаимодействии двух катушек: передающей и принимающей. Обычно катушки имеют форму спиралей из медной проволоки. Величина передаваемой энергии напрямую зависит от качества намотки, площади катушки и частоты переменного тока.
- Передающая катушка создаёт переменное магнитное поле за счёт проходящего электрического тока определённой частоты, обычно в диапазоне от 100 до 200 кГц.
- Приёмная катушка
- Контроллер в обоих элементах управляет процессом: стабилизирует ток, предотвращает перегрев и контролирует уровень заряда.
Для увеличения эффективности используют специальные магнитные сердечники, которые улучшают концентрацию магнитного потока и снижают его рассеивание. На практике расстояние между катушками не превышает нескольких миллиметров – обычно 3-5 мм, что соответствует толщине корпуса современных смартфонов и аксессуаров.
Практические аспекты и примеры
В моей практике часто приходилось сталкиваться с ситуациями, когда из-за неправильного расположения устройства относительно зарядной панели передача энергии была неэффективной. Это связано с тем, что магнитная индукция требует точного совмещения катушек, чтобы максимизировать емкость передаваемого магнитного потока и избежать потерь.
Например, в беспроводных зарядках стандарта Qi, которые на сегодняшний день наиболее распространены, точность позиционирования необходимо поддерживать с погрешностью не более 1-2 см. При смещении за пределы этого диапазона мощность передачи быстро падает, и процесс зарядки становится нестабильным или полностью прекращается.
| Параметр | Пример значения | Комментарий |
|---|---|---|
| Частота переменного тока | 110–205 кГц | Оптимальный диапазон для Qi-совместимых устройств |
| Максимальное расстояние между катушками | 3–5 мм | Обеспечивает стабильную индуктивную связь |
| Мощность передаваемой энергии | 5–15 Вт | Для большинства смартфонов и аксессуаров |
Современные зарядные устройства также оснащают системами регулировки мощности и идентификации совместимых устройств. Это позволяет избежать лишних энергопотерь и увеличить безопасность эксплуатации. Благодаря магнитной индукции достигается плавная адаптация передачи энергии при минимальных помехах и нагреве, что улучшает срок службы аккумуляторов и компонентов.
Роль катушек передатчика и приёмника в системе беспроводной зарядки
Из моего практического опыта могу отметить, что качество изготовления и геометрия катушек – ключевые факторы, влияющие на стабильность и мощность заряда. Например, толщина и материал провода, количество витков, а также диаметр катушки определяют оптимальное расстояние между передатчиком и приёмником, при котором достигается максимальная эффективность передачи энергии. На практике встречался случай, когда замена стандартной катушки на более широкую и многовитковую позволила увеличить выходную мощность на 20% без увеличения нагрева.
Конструкция и материалы катушек
- Катушка передатчика обычно изготавливается из медного провода с высокой проводимостью, намотанного на ферритовый сердечник. Феррит служит для направления магнитного поля, сводя потери к минимуму и повышая индуктивность катушки.
- Катушка приёмника по форме и размеру подбирается таким образом, чтобы максимально совпадать с катушкой передатчика. Это уменьшает рассеяние магнитного поля и повышает коэффициент передачи энергии.
Важно правильно согласовывать резонансные частоты обеих катушек. Если частоты не совпадают, эффективность системы снижается, и зарядка может быть нестабильной. На практике, частота работы беспроводных зарядных устройств обычно находится в диапазоне около 100-200 кГц – это баланс между размером катушек и уровнем излучения.
Влияние расположения и ориентации катушек
Современные системы беспроводной зарядки учитывают геометрию расположения катушек. Для стабильной зарядки важно, чтобы катушки были расположены параллельно и как можно ближе друг к другу. Даже небольшое смещение (несколько миллиметров) может снизить мощность передачи на 10-15%.
Пример из практики: в устройствах с быстроозаряжающимися аккумуляторами установка магнитных направляющих позволяет автоматически центрировать устройство по катушке передатчика, что значительно снижает потерю энергии и улучшает пользовательский опыт. В таких случаях зарядка остается стабильной при максимально допустимом зазоре около 5 мм.
Оптимизация и технические особенности
- Качество намотки. Равномерное распределение витков катушки снижает паразитные токи и минимизирует тепловые потери.
- Материалы сердечника. Феррит с низкими гистерезисными потерями позволяет использовать более высокие частоты без значительного нагрева.
- Размер катушек. Увеличение диаметра катушки передатчика расширяет область эффективной передачи энергии, но требует увеличения энергетических запасов блока питания.
Стоит уделять внимание также взаимному экранированию катушек – избыточные металлические элементы вблизи могут создавать эффекты паразитной индукции и снижать уровень получаемой энергии. Это одна из частых проблем, с которой сталкиваются при разработке мобильных беспроводных зарядок для складных или многофункциональных устройств.
Стандарты беспроводной зарядки Qi: технические требования и совместимость устройств
Совместимость устройств, поддерживающих Qi, является ключевым преимущественным моментом стандарта. Это позволяет использовать общее зарядное устройство для множества моделей, независимо от производителя, при сохранении безопасности и оптимальной скорости зарядки.
Основные технические требования и особенности стандарта Qi
- Частота передачи энергии: стандарт определяет определённый диапазон частот для минимизации потерь и помех.
- Мощность зарядки: поддерживает разные уровни мощности, начиная от маломощных до быстрых зарядных устройств.
- Безопасность: предусматривает системы защиты от перегрева, перенапряжения и неправильного размещения устройств.
- Коммуникация между устройствами: обмен информацией о состоянии и уровне заряда для оптимизации работы.
Совместимость устройств и практические аспекты
- Универсальность: благодаря стандарту Qi можно использовать одну зарядку для смартфонов, наушников и других гаджетов без дополнительных адаптеров.
- Обеспечение качества: устройства, сертифицированные по стандарту Qi, проходят обязательные тесты, что снижает риск повреждений и улучшает пользовательский опыт.
- Обновляемость: стандарт регулярно обновляется, учитывая новые технологии и требования к безопасности.
