Как соединить USB кабель и два USB провода своими руками

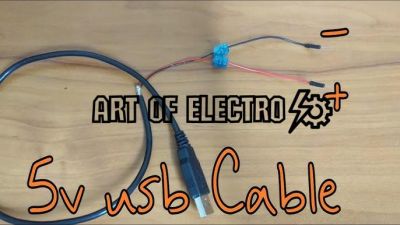

Если у вас возникла необходимость увеличить длину USB-соединения или восстановить провод, который перестал работать, важно знать, как грамотно соединить отдельные части. Сегодня расскажем, как подсоединить разъемы, а также скрепить два кабеля, чтобы устройство продолжало работать без перебоев. В статье найдете практические советы и полезные лайфхаки, которые помогут сделать все аккуратно и надежно. Для более детального понимания советуем сразу посмотреть обучающие видео в начале материала и повторно – в конце, там разбор не менее наглядный и полный.

Как соединить USB кабель: пошаговое руководство для безопасного ремонта

При ремонте USB проводов важно учитывать внутреннее строение кабеля: обычно он состоит из четырех основных проводников – двух для питания (+5 В и земля) и двух для передачи данных (D+ и D-). Корректное соединение каждого из них гарантирует надежный контакт и стабильную работу порта. Ниже приведены основные шаги, которые позволят выполнить соединение USB кабеля самостоятельно.

Пошаговое руководство по соединению USB провода

1. Подготовьте инструменты и кабели. Для качественной работы понадобятся острый нож или стриппер для зачистки, паяльник с тонким жалом, паяльная канифоль или флюс, теплоусадочные трубки подходящего диаметра, изолента и мультиметр для проверки контактов.
2. Обрежьте поврежденные участки. Если кабель порвался, удалите поврежденный фрагмент так, чтобы получить чистые срезы. Затем аккуратно снимите внешнюю изоляцию с конца каждого кабеля на длину около 2 см, не повреждая внутренние провода.
3. Разделите и зачистите внутренние проводники. Внутри обычно находится четыре провода разного цвета (красный, черный, зеленый и белый). Зачистите около 3-5 мм изоляции с каждого провода, чтобы обеспечить хороший контакт при пайке.
4. Проверьте соответствие цветовой схемы. Стандартное подключение USB:
   • красный – +5 В (питание),
   • черный – земля (GND),
   • зеленый – D+ (передача данных),
   • белый – D- (передача данных).
   Перед пайкой убедитесь, что провода соединяются правильно, иначе устройство может не определить USB-устройство или получить повреждение.
5. Спаяйте провода. Используйте паяльник и флюс для аккуратного и надежного соединения проводов одного цвета. Важно не перегревать проводники и не создавать излишнее количество припоя, чтобы избежать коротких замыканий и ухудшения передачи сигнала.
6. Изолируйте каждый провод. Наденьте на каждый провод теплоусадочную трубку до пайки (если позволяет конструкция), после чего аккуратно нагрейте их паяльником или феном для сушки компонентов. В качестве альтернативы используйте качественную изоленту, но она менее надежна в долгосрочной перспективе.
7. Соберите внешний кожух. После изоляции внутренних проводов рекомендуется укрепить место ремонта общей теплоусадкой или клеевой термоусадочной трубкой, чтобы защитить место соединения от механических воздействий и повысить долговечность.
8. Проверьте целостность и работоспособность соединения. Используйте мультиметр для контроля сопротивления между соответствующими контактами на двух концах кабеля. При необходимости протестируйте кабель на подключенном устройстве, чтобы убедиться в правильной работе передачи данных и питания.

В реальной практике мне не раз приходилось сталкиваться с проблемой некорректного соединения USB проводов, когда даже небольшое смешение цветовых сигнальных проводников приводило к полной потере данных или неправильному распознаванию устройства. Поэтому строгое соблюдение стандартной цветовой кодировки является ключевым этапом, который нельзя пропускать.

Если вы планируете соединить два USB кабеля для увеличения длины, рекомендую не просто скручивать провода, а именно паять их и тщательно изолировать. Плохой контакт или слабая пайка приводят к падению сигнала и могут вызвать нестабильную работу устройств. Особенно это заметно при передаче данных с USB 3.0 и выше, где высокие скорости требуют высококачественного соединения каждого проводника.

Технология пайки USB кабеля для сохранения передачи данных и питания

В первую очередь необходимо определить стандартный порядок расположения проводников внутри USB кабеля. Обычно в кабеле четыре основных жилы: два отвечают за питание (+5В и GND), два – за передачу данных (D+ и D-). Их цвет и назначение следует проверить с помощью мультиметра или описание стандарта кабеля, чтобы исключить ошибки подключения.

Основные этапы пайки USB кабеля

1. Подготовка проводов. На обоих концах кабелей снимается изоляция примерно на 1,5–2 см. После этого каждый провод аккуратно очищается от паяльной маски (если есть) и оплетки с помощью легкого обжига или механическим способом. Для обработки жилы лучше использовать припой с флюсом.
2. Определение соответствия жил. При соединении двух USB кабелей особенно важно не перепутать сигнальные линии данных и питания. Для этого необходимо сопоставить цвета и убедиться, что «+5В» соединяется только с «+5В», GND – с GND, D+ – с D+, D- – с D-.
3. Припой флюс и прогрев. Используйте качественный флюс без кислотной основы (например, флюс на основе канифоли) и паяльник с мощностью 25-40 Вт. Прогрев жилы позволяет припою лучше растекаться и создавать ровный сплав, что снижает сопротивление контакта.
4. Пайка. Скрутите соответствующие провода вместе и нанесите припой на место соединения. Следите, чтобы не образовывались «холодные» пайки, внешне они выглядят тускло и могут ломаться при нагрузках.
5. Изоляция. После остывания пайки необходимо изолировать каждый контакт отдельно. Оптимально использовать термоусадочную трубку, которая обеспечивает надежную защиту и предотвращает замыкания. Затем изолируйте общую область соединения дополнительным слоем.

В случае, если USB кабель предназначен для передачи данных с высокой скоростью (USB 3.0 и выше), следует учитывать, что внутри кабеля может быть больше жил, включая экраны и дополнительные пары для высокоскоростной передачи. Некорректная пайка таких кабелей приведет к потере скорости и неисправностям. В подобных случаях рекомендуется использовать специализированные коннекторы и минимизировать длину спаек.

На практике при пайке двух USB кабелей часто приходится работать с проводами диаметром от 24 до 28 AWG. Учитывайте, что тонкие провода легко перегреваются, и контакт может быстро сгореть при недостаточной изоляции. Работая с питанием, обратите внимание, что стандарт USB обеспечивает 5 вольт и ток до 3 ампер (в зависимости от версии). Это значит, что пайка должна быть качественной и хорошо закрепленной, чтобы избежать повышения сопротивления и перегрева.

Использование USB сплиттеров и адаптеров для соединения двух USB кабелей без потери сигнала

При необходимости увеличить длину USB кабеля или соединить два USB кабеля часто возникают вопросы, как сделать это грамотно и без потери качества сигнала. Простое скручивание проводов или использование переходников низкого качества может привести к искажениям данных, ухудшению скорости передачи и даже повреждению подключённых устройств. Решением в таких случаях становятся специальные USB сплиттеры и адаптеры, которые обеспечивают надежное соединение без снижения производительности.

USB сплиттеры и адаптеры разработаны с учётом особенностей цифрового сигнала USB и требований к электропитанию. При выборе таких устройств важно обращать внимание на тип USB (2.0, 3.0, 3.1 и т.д.), максимальную поддержку скорости передачи данных и соответствие стандартам. Это гарантирует, что соединение двух USB кабелей будет стабильным и не приведёт к проблемам с совместимостью.

Особенности подключения и преимущества использования USB сплиттеров

USB сплиттеры позволяют объединить два USB кабеля, расширяя длину соединения без прямого вмешательства в провода. Они бывают двух основных типов:

• Активные USB удлинители – содержат электронные компоненты для усиления сигнала, что позволяет передавать данные на значительные расстояния (до 10 метров и более для USB 2.0, и до 3 метров для USB 3.0 без потерь). Такой сплиттер идеально подойдёт, если требуется удлинить кабель для периферийных устройств, например, клавиатуры или внешнего жёсткого диска.
• Пассивные USB переходники – простые адаптеры, которые соединяют два кабеля без усиления сигнала. Подходят для случаев, когда общая длина двухсоединённых кабелей не превышает допустимые нормы (обычно до 5 метров для USB 2.0 и около 3 метров для USB 3.0).

Пример практического применения: у вас есть два USB кабеля длиной по 2 метра, и нужно получить кабель длиной 4 метра для подключения внешнего накопителя. Если просто соединить их напрямую стандартным переходником и общая длина не превысит 5 метров, соединение будет работать корректно, и потеря сигнала не наступит. Если же необходимо больше, стоит рассмотреть активный USB сплиттер с усилением.

Как правильно выбрать и использовать USB адаптеры для соединения двух кабелей

Для надёжного соединения проводов USB важно соблюдать несколько правил:

1. Определитесь с типом USB. Например, если у вас USB 3.0 устройства и кабели, используйте адаптеры, поддерживающие этот стандарт, чтобы не терять скорость передачи данных.
2. Учитывайте допустимую длину кабеля. Для USB 2.0 максимальная длина без серьёзных потерь – около 5 метров, для USB 3.0 – примерно 3 метра. При необходимости превысить эти значения используйте активные усилители сигнала.
3. Выбирайте сертифицированные адаптеры. Качественные USB сплиттеры содержат правильное экранирование и схемы защиты от помех, что снижает вероятность сбоев.
4. Следите за качеством и состоянием исходных кабелей. Даже самый лучший адаптер не исправит дефекты провода, такие как поломки жил или слабое экранирование.

Так, на практике при соединении двух USB кабелей через активный удлинитель, вы получаете стабильный сигнал и полноценное электропитание устройств, что особенно важно для жёстких дисков и веб-камер. Такие адаптеры могут иметь дополнительные функции, например, фильтры помех или встроенные индикаторы питания, что облегчает диагностику соединения.

Правила изоляции и защиты соединений USB проводов для предотвращения короткого замыкания

Правильная изоляция и защита соединений USB проводов играет ключевую роль в обеспечении надежности работы и безопасности устройств. Несоблюдение стандартов может привести к коротким замыканиям, ухудшению передачи данных и даже повреждению оборудования.

Для обеспечения долгосрочной эксплуатации важно использовать качественные материалы и соблюдать рекомендации по изоляции и механической защите соединений USB кабелей.

Основные правила изоляции и защиты USB соединений

• Использование термоусадочной трубки: Надежно изолирует места пайки или скрутки, предотвращая контакт проводников с другими элементами.
• Применение электроизоляционной ленты: Дополнительно защищает от влаги и механических повреждений, обеспечивая целостность изоляции.
• Пайка или надежное соединение жил: Избегать скруток без пайки – такие соединения менее надежны и могут привести к плохому контакту.
• Изоляция каждого проводника отдельно: Важно при соединении разделить жилы и изолировать каждый из них для предотвращения замыкания между собой.
• Механическая защита места соединения: Использование пластиковых или резиновых колпачков, а также специальной оплетки помогает уменьшить риск повреждений при изгибах и растяжении кабеля.
• Проверка качества соединения: После изоляции следует убедиться в отсутствии замыканий мультиметром и проверить передачу данных.

Рекомендации для надежной защиты

1. Перед соединением очистить жилы от изоляции аккуратно, не повреждая проводник.
2. Соединение проводов выполнять максимально плотным и ровным.
3. Использовать дополнительные методы защиты при работе в условиях повышенной влажности или механических нагрузок.
4. Избегать чрезмерного натяжения и изгибов в зоне соединения.

Соблюдение перечисленных правил обеспечивает надежную изоляцию и защиту USB проводов, минимизируя риск короткого замыкания, обеспечивая стабильность работы и безопасность устройств.
