Как заменить USB-разъем: пошаговая инструкция по замене USB разъема

Когда порт для подключения USB перестает работать или повреждается, не обязательно нести устройство в сервис – можно попробовать заменить этот элемент самостоятельно. Важно понимать, что процесс требует определённой аккуратности и базовых навыков работы с паяльником, а также немного терпения. Чтобы лучше разобраться в нюансах и избежать типичных ошибок, советую внимательно посмотреть видеоматериал в начале и в конце статьи – там всё показано подробно с практическими советами и лайфхаками, которые помогут справиться даже новичку.

Как заменить USB разъем: подробное руководство

Подготовка к замене USB разъема

Перед началом работы необходимо тщательно осмотреть плату и сам USB разъем. Важно убедиться, что выбран правильный тип нового разъема – часто встречаются USB Type-A, Type-B, microUSB и USB-C. Их контакты и размеры отличаются, поэтому установка несоответствующей модели приведет к проблемам с подключением.

Подготовка инструмента существенно облегчает процесс замены USB разъема.

• Фен паяльный или паяльник с тонким жалом для аккуратного демонтажа и монтажа;
• Оплетка для удаления припоя или паяльная станция с функцией отсоса;
• Микроскоп или лупа – для контроля качества пайки;
• Антистатический браслет и рабочее место с заземлением;
• Новый USB разъем, соответствующий модели устройства.

Например, при ремонте портов ноутбука часто применяют USB разъемы с дополнительным держателем для усиления механической стабильности, что нужно учитывать при выборе замены.

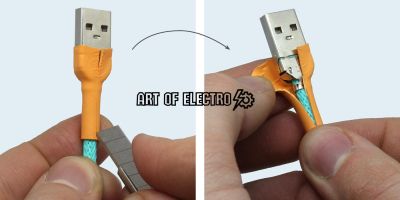

Процесс демонтажа старого USB разъема

Первым делом следует нагреть все припаянные контакты с помощью паяльника или фена, чтобы расплавить припой. Опыт показывает, что при использовании фена с правильной температурой (около 300-350 градусов) уменьшается риск повреждения платы и соседних компонентов. Для снятия остается аккуратно приподнимать разъем, контролируя ход пайки и не применяя чрезмерной силы.

Если разъем прикручен или зафиксирован корпусными креплениями, их следует открутить или освободить перед пайкой. После удаления разъема, необходимо очистить контактные площадки от остатков припоя и загрязнений, чтобы обеспечить хороший контакт при монтаже нового разъема.

Монтаж нового USB разъема

Установка нового разъема начинается с правильного позиционирования на плате. Важно, чтобы все контакты совпадали с контактными площадками платы. Чтобы обеспечить надёжность соединения и избежать холодных паек, рекомендую использовать минимальное количество припоя, выдерживая температуру паяльника около 350 градусов.

Нужно аккуратно припаять каждый контакт, избегая замыканий между соседними контактами, особенно в USB-C, где уменьшенные размеры контактной группы усложняют пайку. Проверка с помощью лупы позволяет своевременно выявить и исправить ошибки.

Опыт работы показывает, что после демонтажа и монтажа USB разъема полезно проверить надежность крепежа – иногда добавляют каплю клея или фиксатор резьбы для предотвращения люфта. Особенно это актуально для разъемов, которые подвержены частым механическим воздействиям.

Выбор и подготовка инструментов для замены USB разъема

Перед тем как приступить к работе по замене USB разъема, важно правильно подобрать и подготовить инструменты. От их качества и функциональности напрямую зависит не только удобство выполнения задачи, но и сохранность платы и соседних компонентов. Некачественные или неподходящие инструменты способны привести к повреждениям, поэтому экономить на них не стоит.

Основной набор инструментов включает в себя как базовые средства для работы с платами, так и специализированные приспособления для пайки и ремонта USB-разъемов. Важна также подготовка рабочего места: необходимо обеспечить хорошее освещение, чистоту и наличие антистатического коврика, чтобы минимизировать риски повреждения схемы электростатическим разрядом.

Основные инструменты для замены USB разъема

• Паяльник с тонким жалом. Для аккуратной работы с небольшой детализацией USB разъема идеально подходят паяльники мощностью 20–40 Вт с жалом диаметром 0,5–1 мм. Более мощные паяльники могут перегревать контакты и повредить плату.
• Пинцеты. Необходимы для аккуратного снятия и установки разъема. Предпочтительнее использовать антимагнитные и антистатические модели с тонкими и острыми наконечниками, которые обеспечат точное удержание мелких деталей.
• Отсос для припоя или медная оплетка. При удалении старого USB разъема лучше всего применять отсос или оплетку для качественного удаления припоя без повреждения площадок на плате.
• Флюс и припой. Желательно использовать флюс на основе колофонии для улучшения растекания припоя и надежного соединения. Припой выбирайте с содержанием свинца (60/40) либо безсвинцовый с точкой плавления около 217–220°C, если требуется экологичный вариант.
• Мультиметр. Для проверки целостности трасс и контактов USB разъема после пайки незаменим, помогает исключить ошибки.

Дополнительные инструменты и материалы

1. Термоклей или изоляционная лента. Иногда применяются для дополнительной фиксации разъема после пайки, особенно если корпус имеет подвижные элементы.
2. Фен для горячего воздуха. В сложных случаях, когда USB разъем многоконтактный и распаять вручную сложно, горячий воздух позволяет равномерно прогреть припой и аккуратно снять элемент.
3. Лупа или микроскоп. Позволяет рассмотреть мелкие контакты USB разъема и убедиться в качестве пайки, что крайне важно при ремонте на профессиональном уровне.
4. Антистатический браслет. Для защиты электроники от статического электричества очень рекомендуется использовать данный аксессуар во время ремонта.

Подготовка рабочего места для замены USB разъема

Организуйте рабочее пространство так, чтобы иметь достаточный доступ к плате и инструментам. Поверхность должна быть ровной и чистой. Хорошее освещение важно для точной пайки, особенно если вы работаете с микроразмерами USB Type-C или Micro-USB разъемов. Антистатический коврик и браслет не только обеспечивают безопасность электроники, но и повышают концентрацию за счет порядка и удобства.

Подготовьте предварительно USB разъем, который будете устанавливать вместо старого. Убедитесь в точном соответствии модели, учитывая разновидности контактов и размеры, чтобы избежать проблем при монтаже и дальнейшем использовании.

Технические особенности пайки и распайки USB разъема на плате

Процесс пайки USB разъема на плате имеет свои технические особенности, о которых стоит знать как начинающему, так и опытному специалисты. Особенно это касается использования правильного инструмента, соблюдения температурного режима и выбора припоя. В этой части статьи рассмотрим наиболее важные моменты, которые помогут правильно провести замену USB разъема и избежать распространенных ошибок.

Подготовка к распайке USB разъема

Перед началом работы необходимо оценить конструкцию платы и определить тип USB разъема. Существуют различные варианты: micro-USB, USB Type-C, USB Type-A, и технологии их крепления отличаются. Чаще всего USB разъемы припаиваются контактами и механическими опорами.

• Снятие припоя лучше всего выполнять с помощью паяльника мощностью 25-40 Вт и насадки с тонким жалом. Важна точность, чтобы не повредить площадки под контакты.
• Использование оплетки для удаления припоя
• Применение горячего воздуха

Не менее важно соблюдать температуру паяльника – рекомендуемый диапазон 280-320°C. Перегрев может повредить как сам разъем, так и PCB, особенно если плата имеет тонкие или многослойные дорожки.

Особенности пайки USB разъема

При схеме пайки USB разъема важно учитывать расположение всех контактов и механические крепления, обеспечивающие прочность соединения. На практике встречается, что основной риск – это недостаточное количество припоя на контактных площадках или чрезмерный нагрев, вызывающий отслоение дорожек от основы платы.

1. Используйте припой с флюсом, специально предназначенный для электроники, например, с содержанием олова около 60%, с флюсом на основе колофонии. Это улучшит смачивание и обеспечит надежный контакт.
2. Начинайте пайку с механических опор, чтобы разъем имел прочную базу и не создавался лишний механический стресс на паяные контакты после закрепления.
3. Паяйте индивидуально каждый контакт, при необходимости подогревая плату снизу, чтобы расплавленный припой равномерно заполнял все соединения.

Важно помнить, что современные USB разъемы часто имеют множество мелких контактов, что требует использования лупы или микроскопа – это существенно повышает качество и снижает риск коротких замыканий.

Практические советы по распайке и пайке USB разъема

• Проверяйте целостность дорожек после удаления разъема. Иногда их приходится восстанавливать, используя проводники или специальные пасты.
• Работайте в зоне с хорошим освещением и используйте пинцеты для манипуляций с мелкими деталями.
• Перед установкой нового разъема очистите площадки спиртом, чтобы обеспечить лучшую адгезию припоя.
• Не торопитесь. Медленная и аккуратная пайка даст более надежное соединение, которое выдержит механические нагрузки при эксплуатации USB.

Диагностика неисправности USB разъема и проверка после замены

Правильная диагностика USB разъема позволяет точно определить источник проблем с подключением устройств. Это помогает избежать ненужной замены и сэкономить время. Важно провести тщательный осмотр, проверить контактные площадки и целостность пайки, а также убедиться в отсутствии механических повреждений.

После замены USB разъема следует обязательно выполнить комплексную проверку, чтобы гарантировать стабильную работу. Это включает в себя проверку физического крепления, тестирование подключения разных устройств и контроль передачи данных.

Ключевые этапы диагностики и проверки USB разъема

• Визуальный осмотр – выявление повреждений, коррозии и следов короткого замыкания.
• Проверка контактов – убедитесь в чистоте и целостности контактов разъема.
• Использование мультиметра – контроль сопротивления и замыкания цепей.
• Тестирование работы – подключение различных USB устройств для проверки зарядки и передачи данных.
• Проверка пайки – качественная установка нового разъема без холодных пайок.

После замены USB разъема:

1. Проверьте надежность крепления и отсутствие люфта.
2. Подключите устройство и убедитесь в его обнаружении системой.
3. Оцените скорость передачи данных и стабильность соединения.
4. Проверьте работу питания через USB, если требуется.
5. Следите за отсутствием перегрева или посторонних звуков при работе.

Комплексный подход к диагностике и проверке после замены USB разъема обеспечивает надёжность, долгий срок службы и предотвращает повторные неисправности.
