Usb cable что это, что такое usb кабель и usb шнур — подробное объяснение

Соединительный проводник, который позволяет передавать данные и энергию между устройствами, – именно так можно описать современный USB шнур. Эти компактные приспособления стали незаменимыми помощниками для зарядки гаджетов, синхронизации информации и подключения периферии. Несмотря на кажущуюся простоту, внутри них скрывается продуманная технология, гарантирующая надежность и универсальность. Чтобы лучше разобраться в особенностях и видах такого кабеля, советуем в начале и в конце статьи посмотреть специальные видео, где тема раскрыта максимально подробно и наглядно.

Техническая структура и принципы работы USB кабеля

С точки зрения технической структуры, USB шнур состоит из нескольких отдельных проводников, изолированных друг от друга и объединённых в одну гибкую оболочку. Обычно USB кабель включает в себя четыре основных жилы: две для передачи данных (D+ и D–) и две для подачи питания (+5 В и GND). Такая организация позволяет не только передавать цифровой сигнал, но и зарядить подключенное устройство без необходимости использования отдельного блока питания.

Компоненты USB кабеля и их функции

• Питание: Обычно подается постоянный ток 5 В через два проводника – +5 В и землю (GND). Это позволяет смартфонам и другим устройствам заряжаться непосредственно от порта USB. Например, USB 2.0 способен обеспечивать до 500 мА тока, что достаточно для большинства портативных устройств.
• Передача данных: Пары D+ и D– отвечают за обмен информацией между устройствами. Сигналы передаются дифференциальным методом, что снижает воздействие электромагнитных помех. Это важно при обмене высокоскоростных данных – до 480 Мбит/с в USB 2.0 и значительно быстрее в более современных версиях.
• Экран и защита: Внутри кабеля обычно есть дополнительный экран из фольги или оплетки, который защищает сигнал от внешних наводок и уменьшает перекрестные помехи.

Практический опыт показывает, что качество и структурированность внутреннего наполнения USB шнура напрямую влияют на стабильность передачи данных и эффективность зарядки. Например, бюджетные кабели часто имеют более тонкие жилы для питания, из-за чего зарядка идет медленнее и при высоких нагрузках кабель может нагреваться.

Кроме того, существует стандартная классификация USB кабелей по типам разъемов и скоростям передачи данных: USB 2.0, USB 3.0, USB 3.1 и дальше. Каждый из них имеет свои конструктивные особенности. В USB 3.x, например, добавлены дополнительные провода для увеличения пропускной способности, что увеличивает общее количество жил в кабеле до девяти и более.

Стоит отметить, что помимо внутренних проводников, важна и сама конструкция разъемов USB кабеля. Качественные разъемы обеспечивают надежное и долговременное подключение, устойчивость к износу и минимальный контактный оммоническое сопротивление. Это особый момент, который часто упускается из виду при выборе USB кабеля, но именно он влияет на практические характеристики.

Так, в повседневной работе с USB кабелями я неоднократно сталкивался с проблемами нестабильного подключения, которые удавалось решить заменой кабеля на модель с улучшенной экранировкой и более толстыми контактами.

Основные типы и стандарты USB кабелей: отличия и применение

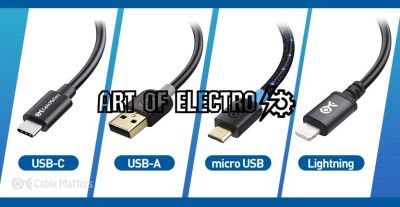

В первую очередь, USB кабели различаются по разъёмам и технологиям передачи. Наиболее распространённые варианты – это USB Type-A, USB Type-B, Micro USB, USB Type-C. Каждый разъём был разработан с определёнными параметрами и направлениями использования, что влияет на их применение в различных сферах.

Типы USB кабелей и их особенности

• USB Type-A – традиционный разъём, знакомый большинству пользователей. Используется в компьютерах, зарядных устройствах и периферии. Кабели с этим штекером чаще всего подключаются к хост-устройствам. Скорость передачи зависит от стандарта кабеля (USB 2.0, 3.0, 3.1 и выше), например, USB 2.0 поддерживает до 480 Мбит/с, а USB 3.0 уже повышает скорость до 5 Гбит/с.
• USB Type-B – более громоздкий разъём, обычно применяемый в принтерах, сканерах и внешних накопителях. Его форма ограничивает неправильное подключение, а стандарты USB 3.0 и 3.1 предусматривают улучшенные варианты Type-B с дополнительными контактами для высокоскоростной передачи.
• Micro USB – компактный штекер, который долгое время был стандартом для мобильных устройств и аксессуаров. Сегодня он постепенно уступает место USB Type-C, но по-прежнему широко используется в бюджетной и специализированной технике. Его преимущество – небольшие размеры и удобство, однако скорость передачи обычно ограничена USB 2.0.
• USB Type-C – современный универсальный разъём, максимально унифицированный и реверсивный. Он поддерживает двунаправленную передачу данных и питания, обеспечивает быструю зарядку (Power Delivery до 100 Вт) и высокую пропускную способность (до 40 Гбит/с при использовании стандарта USB4 или Thunderbolt). Благодаря своей универсальности, USB Type-C быстро становится основным шнуром для ноутбуков, смартфонов и современных периферийных устройств.

Стандарты передачи и совместимость

Помимо физической формы, USB кабели дифференцируются по стандартам передачи данных. Ключевые версии – это USB 1.1, USB 2.0, USB 3.0, USB 3.1, USB 3.2 и USB4. Каждый последующий стандарт улучшает скорость и энергоэффективность. Например, USB 3.1 увеличивает пропускную способность до 10 Гбит/с, что особенно важно при подключении внешних SSD или аудиоинтерфейсов с высоким битрейтом.

На практике важно помнить, что максимальная скорость всегда ограничена наименьшим звеном в цепочке: если кабель поддерживает USB 3.2, но устройство – только USB 2.0, скорость будет соответствовать низшему стандарту. Также часто встречаются кабели с разных типов разъёмов на концах (например, USB Type-A to USB Type-C), что позволяет соединять старую технику с новыми устройствами.

Примеры применения USB кабелей

Практический опыт показывает, что правильный выбор USB кабеля существенно влияет на качество работы техники. Например, использование дешёвого Micro USB кабеля старого стандарта с современным смартфоном приводит к длительной зарядке и нестабильной передаче данных. В то время как качественный USB Type-C кабель с поддержкой Power Delivery позволяет за 30-40 минут зарядить устройство до 50%.

Роль USB кабеля в передаче данных и зарядке устройств

USB кабель служит основой для обмена информацией между компьютерами, смартфонами, планшетами и другими электронными устройствами. Он также играет ключевую роль в обеспечении стабильного и безопасного питания, позволяя быстро и эффективно заряжать аккумуляторы.

Основные функции USB кабеля

• Передача данных: высокоскоростной обмен файлами, синхронизация информации, подключение периферии.
• Зарядка устройств: подача необходимого тока для восстановления заряда аккумулятора с учетом мощности источника.
• Универсальность: совместимость с различными гаджетами и стандартами USB.
