Usb длина и ширина: какой размер и сколько составляет ширина usb

Чтобы понять, насколько крупным или компактным может быть USB-разъём, стоит разобраться в его габаритах – насколько он длинный и широкий. В зависимости от типа и стандарта, размеры существенно отличаются, что влияет на выбор кабелей и устройств. Иногда простой взгляд на фото не даёт полноценного понимания, поэтому для полного погружения лучше посмотреть видеоматериалы в начале и конце этой статьи – там тема раскрыта намного глубже и нагляднее.

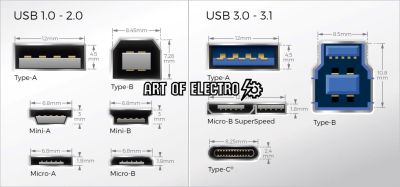

Стандартизированные размеры разъемов USB: технические параметры длины и ширины

В повседневной практике работы с USB-разъемами очень важно понимать их стандартизированные размеры длины и ширины. Эти параметры определяют совместимость устройств и влияют на удобство подключения, особенно при использовании в узких пространствах или с компактной техникой.

Сегодня USB существует в нескольких ключевых вариантах, каждый из которых имеет свои параметры по длине и ширине. Рассмотрим основные типы и технические характеристики, которые встречаются в инженерной и пользовательской среде.

Размеры USB-A

USB-A – самый распространенный классический разъем, который можно увидеть в большинстве компьютеров и периферии. Стандартные размеры USB-A:

• Ширина: примерно 12 мм
• Высота (толщина): около 4,5 мм
• Длина контактной части: около 14 мм

Такие габариты обусловлены необходимостью обеспечить надежный контакт и физическую прочность, особенно при частом подключении и отключении. На практике, ширина около 12 мм позволяет использовать USB-A в портативных устройствах без чрезмерного увеличения размеров корпуса.

Размеры USB-C

Современный USB-C заметно отличается по размерам и конструкции. Его универсальность и двусторонняя симметрия загоняет стандарты на новый уровень:

• Ширина: 8,4 мм
• Высота: 2,6 мм
• Длина: примерно 11,5 мм

USB-C значительно компактнее USB-A, что позволяет использовать его в тонких ноутбуках, смартфонах и других устройствах с ограниченным пространством. Узкие габариты – менее 9 мм в ширину – особенно выгодны для современных мобильных гаджетов, сохраняя при этом высокую надежность и скорость передачи данных.

Размеры USB Micro-USB и Mini-USB

Micro-USB и Mini-USB когда-то были стандартами для мобильных устройств и камер. Их размеры также фиксированы:

Практический опыт показывает, что из-за малых размеров Micro-USB имеет более хрупкие контакты по сравнению с USB-C, что требует аккуратного обращения при подключении и эксплуатации.

Практические замечания по выбору и эксплуатации

При выборе кабеля или порта USB важно учитывать не только скорость передачи данных, но и физические размеры разъема. Например, USB-C обеспечивает более компактные размеры, что актуально при проектировании современных ноутбуков или планшетов.

В моем опыте работы с различными устройствами чаще всего сталкивался с невозможностью использования некоторых USB-кабелей из-за несоответствия габаритов разъемов – особенно когда дело касалось тонких корпусов или внешних корпусов жестких дисков. Стандартизация размеров длины и ширины помогает избежать таких проблем, обеспечивая совместимость и надежность подключения.

Влияние размера USB-разъемов на совместимость и эргономику устройств

Как технический специалист с практическим опытом, отмечу: ширина USB-разъёма тип A, наиболее распространенного в ПК и ноутбуках, составляет примерно 12 мм, а длина около 4,5 мм. Эти размеры определяют минимальный физический зазор для подключения. В то же время USB C имеет размеры ближе к 8,4 мм в ширину и 2,6 мм в высоту, что значительно компактнее. Благодаря этому USB-C стал стандартом для мобильных устройств и ультрабуков, где важна компактность и уменьшение массы без потери скорости передачи данных.

Влияние габаритов USB на совместимость

Совместимость устройств в первую очередь определяется не только протоколами передачи данных, но и физическими параметрами разъёмов. К примеру, USB-разъемы тип A и B несовместимы по размеру и форме, соответственно нельзя подключить USB A кабель в USB B порт без переходника. Здесь размер USB играет ключевую роль. Ширина USB и длина разъёма обеспечивают механическую устойчивость соединения и предотвращают неправильное подключение.

На практике можно столкнуться с ситуацией, когда стандартный USB-порт тип A на ноутбуке физически не позволяет подключить кабель, если к примеру устройство имеет нестандартный корпус или рядом с портом находятся другие элементы корпуса, ограничивающие пространство. В таких случаях габариты USB становятся узким местом.

Эргономика и удобство использования

Эргономика зависит не только от размеров самого разъема USB, но и от удобства его подключения и эксплуатации. Например, USB-C благодаря своей симметричной форме значительно облегчает процесс подключение – неважно, какой стороной вставлять кабель. Это улучшает пользовательский опыт и сокращает время поиска правильного положения при подключении. Кроме того, уменьшенная ширина USB и легкий профиль кабелей уменьшают нагрузку на разъемы в устройствах, что повышает долговечность оборудования.

Во многих современных моделях мобильных устройств и ноутбуков наблюдается постепенный отказ от USB-A в пользу USB-C именно из-за компактных размеров и возможности разместить больше портов на небольшой поверхности. Таким образом, размер USB прямо влияет на дизайн устройств и их портативность, создавая более эргономичные и функциональные решения.

Различия габаритных характеристик типов USB: сравнительный анализ размеров и форм факторов

USB-разъемы представлены в нескольких основных форматах, каждый из которых отличается своими размерами и форм-факторами. Понимание этих различий важно для правильного выбора и совместимости устройств.

Самыми распространёнными типами являются USB Type-A, USB Type-B, USB Mini и USB Micro, а также современный USB Type-C, которые различаются по длине, ширине и форме контактов.

Ключевые особенности и размеры USB-разъемов

• USB Type-A: классический плоский и прямоугольный разъем, ширина около 12 мм, длина – примерно 4,5 мм. Используется в большинстве компьютеров и зарядных устройствах.
• USB Type-B: квадратный скошенный разъем, обычно применяется для принтеров и внешних жестких дисков. Размеры больше Type-A по ширине за счет формы.
• USB Mini: компактный разъем, ширина примерно 7 мм, шириной меньше Type-A/B. Использовался в старых мобильных устройствах и камерах.
• USB Micro: ещё меньше мини-версии, ширина около 6 мм, предназначен для смартфонов и мелких гаджетов до появления Type-C.
• USB Type-C: универсальный и симметричный разъем с шириной около 8,4 мм. Поддерживает двустороннее подключение и более высокую скорость передачи данных.

Итоги

Размеры USB-разъемов сильно варьируются в зависимости от типа, что напрямую влияет на их совместимость и удобство использования. Type-A и Type-B обладают большими габаритами, тогда как Mini и Micro ориентированы на компактность. USB Type-C сочетает оптимальные размеры с функциональностью, став стандартом будущего.
