USB plug – что это и для чего нужен USB разъем в устройствах

Если вы когда-нибудь подключали флешку к компьютеру или заряжали телефон через кабель, значит, вы уже сталкивались с одним из самых универсальных и удобных интерфейсов для передачи данных и питания – стандартным разъемом, который сегодня есть почти на всех устройствах. Этот небольшой коннектор позволяет не только передавать информацию между гаджетами, но и обеспечивать зарядку, а также подключать множество периферийных устройств. Чтобы лучше понять, как всё работает и какие бывают варианты этого популярного соединителя, советую сразу взглянуть на видео в начале статьи, а в конце найти дополнительные пояснения – так тема раскроется максимально полно и интересно.

Техническая конструкция и принципы работы USB разъемов

В основе любой USB конструкции лежит несколько основных компонентов: контакты для передачи данных, питания и заземления, а также корпус, обеспечивающий надежное механическое соединение. В зависимости от версии USB и типа разъема – будь то USB Type-A, Type-B, USB Type-C или microUSB – количество контактов и их назначение могут варьироваться, что влияет на возможности интерфейса.

Основные элементы USB разъема

• Контакты питания – обычно обеспечивают +5 В постоянного напряжения с максимальным током, который зависит от версии USB. Например, USB 2.0 поддерживает до 500 мА, а USB 3.0 и выше – до 900 мА и выше.
• Контакты передачи данных – обеспечивают дифференциальный сигнал, что гарантирует устойчивость к электромагнитным помехам и высокую скорость обмена информацией. В USB 2.0 это два сигнальных контакта, в USB 3.x добавляются дополнительные линии для увеличения пропускной способности.
• Контакт заземления – служит для минимизации уровней электромагнитных помех и обеспечивает безопасность устройства.

Примером эффективной конструкции можно считать USB Type-C. Этот симметричный разъем с 24 контактами поддерживает обратимую вставку, что значительно улучшает удобство использования по сравнению с устаревшими типами. При этом USB Type-C способен передавать не только данные, но и питание до 100 Вт, что открывает новые возможности для зарядки и питания более мощного оборудования.

Принцип работы USB разъемов

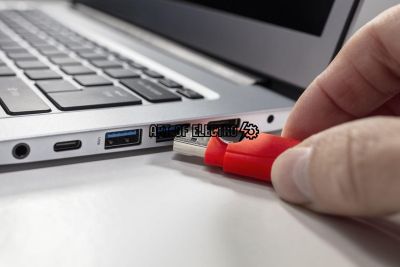

Когда USB plug вставляется в соответствующий порт, между контактами устанавливается электрическое соединение, после чего происходит процесс инициализации коммуникации. Устройства обмениваются информацией через протокол USB, который строго регламентирует порядок передачи данных, обработку ошибок и управление питанием.

Для передачи данных используется дифференциальная пара контактов – это позволяет обеспечить высокую скорость и надежность сигнала. К примеру, USB 3.0 поддерживает скорость передачи до 5 Гбит/с, что достигается за счет наличия дополнительных линий и улучшенных протоколов. Передача питания при этом продолжается посредством отдельных контактов, что позволяет одновременно заряжать устройство и обмениваться данными.

В моем практическом опыте неоднократно приходилось сталкиваться с ситуацией, когда неправильная реализация USB разъема приводила к нестабильной работе или даже повреждению подключаемой периферии. Особенно важно правильно учитывать токовую нагрузку и качество пайки контактов, ведь даже небольшие дефекты конструкции могут привести к перегреву или короткому замыканию.

Роль USB разъемов в стандартизации передачи данных и питания

С точки зрения технического специалиста с практическим опытом, важно понимать, что USB – это не просто физический разъем, но и комплекс стандартов, регулирующих скорость передачи данных, уровни напряжения и токов, виды кабелей и протоколы обмена информацией. Стандартизация разъемов USB позволила устранить множество проблем, связанных с несовместимостью и разными требованиями к питанию устройств, что критично при массовом производстве электроники.

Унификация передачи данных

Обеспечение стандартного интерфейса передачи данных через USB позволяет гарантировать, что устройства разных производителей смогут обмениваться информацией без дополнительных переходников или сложной настройки. Например, USB 2.0 обеспечивает скорость до 480 Мбит/с, что достаточно для большинства периферийных устройств, а USB 3.0 и выше поддерживают скорости от 5 до 20 Гбит/с, что открывает возможности для передачи больших объемов данных с внешних накопителей и высокоскоростных камер.

Практика показывает, что правильное использование USB разъемов с учетом их спецификаций значительно снижает количество ошибок при передаче и увеличивает надежность подключения. Это особенно заметно в профессиональном оборудовании, где время отклика и стабильность соединения критичны.

Стандартизация питания через USB

Еще одной важной функцией USB является обеспечение стабильного питания подключаемых устройств. По стандарту USB-разъемы способны передавать напряжение 5 В, причем ток может варьироваться в зависимости от версии и типа разъема. Например, USB 2.0 предоставляет ток до 500 мА, а USB 3.0 – до 900 мА. Современный стандарт USB Power Delivery (USB PD) позволяет увеличивать напряжение и ток до 20 В и 5 А, соответственно, что существенно расширяет спектр применяемых устройств, включая зарядку ноутбуков и крупной техники.

На практике стандартный USB разъем обеспечивает удобство и безопасность, исключая необходимость в отдельных адаптерах и сложных блоках питания. Кроме того, наличие стандартизированных линий питания и протоколов общения между источником и потребителем позволяет контролировать подаваемый ток, предотвращая перегрев и повреждения оборудования.

Примеры из практики

• Подключение периферии: использование USB разъемов для мышей, клавиатур и принтеров единообразно по всему миру благодаря их стандартизации;
• Зарядка мобильных устройств: универсальные USB зарядные устройства поддерживают большое количество моделей, что экономит время и ресурсы;
• Передача данных: сверхскоростные USB разъемы позволяют быстро обмениваться видео и аудио файлами между устройствами без необходимости использования специализированного оборудования.

Разнообразие типов USB разъемов и их сферы применения

USB разъемы представляют собой универсальный стандарт для подключения различных устройств и передачи данных. Различные типы USB разъемов разработаны для обеспечения совместимости с множеством гаджетов, от смартфонов до компьютеров и периферии.

Выбор конкретного типа USB зависит от задач и технических требований, таких как скорость передачи, форма и направление подключения. Правильное понимание особенностей каждого типа помогает оптимизировать работу с устройствами и повысить удобство использования.

Основные типы USB разъемов

• USB Type-A – классический прямоугольный разъем, широко используется в компьютерах и зарядных устройствах.
• USB Type-B – чаще всего встречается на периферийных устройствах, например, на принтерах и сканерах.
• USB Type-C – современный универсальный разъем с двусторонним подключением, поддерживает высокоскоростную передачу данных и быструю зарядку.
• Micro-USB – компактный разъем для мобильных устройств, уступающий постепенно место USB Type-C.
• Mini-USB – устаревший небольшой разъем, ранее использовавшийся в камерах и других гаджетах.

Сферы применения

• Компьютеры и ноутбуки используют USB Type-A и Type-C для подключения периферии и зарядки.
• Мобильные устройства преимущественно оснащены Micro-USB или USB Type-C для зарядки и передачи данных.
• Периферийные устройства, такие как принтеры и внешние накопители, применяют USB Type-B и другие специализированные разъемы.
