USB сколько контактов, USB сколько пин и сколько проводов в USB разъеме

USB-кабели и разъемы давно стали неотъемлемой частью нашей жизни, но не каждый задумывается, сколько именно элементов внутри них отвечает за передачу данных и питание. Количество металлических площадок и проводов в подобных интерфейсах зависит от типа и версии стандарта, что влияет на скорость, стабильность соединения и возможности зарядки. Чтобы полностью понять устройство и принцип работы USB-соединений, советую в начале и в конце статьи посмотреть видео – там тема раскрыта гораздо более подробно и наглядно.

Структура и назначение контактов в стандартном USB 2.0

Стандарт USB 2.0 широко используется для передачи данных и питания между различными электронными устройствами. В основе его работы лежит физический разъём с определённым количеством контактов, которые выполняют специфические функции. Понимание того, сколько контактов в USB 2.0 и каково их назначение, крайне важно при работе с кабелями, устройствами и проектировании аппаратных решений.

В типичном USB 2.0 кабеле насчитывается четыре основных контакта (пина), каждый из которых играет свою роль. Именно количество контактов и их функциональное назначение определяют возможности передачи данных и подачи питания через один стандартный интерфейс USB.

Основные контакты USB 2.0 и их функции

• VCC (Power) – контакт питания, обеспечивающий подачу +5 В на подключённое устройство. По практическим наблюдениям, он способен поставлять ток до 500 мА в случае стандартного порта USB 2.0, что достаточно для питания периферии с небольшой энергопотребностью.
• Data- (D-) – линия передачи данных отрицательного поляритета. Через неё происходит синхронная передача информации в сочетании с Data+.
• Data+ (D+) – линия передачи данных положительного поляритета. Совместно с D- используется технология дифференциальной передачи, что значительно снижает уровень помех и повышает надёжность связи.
• GND (Ground) – общий провод (земля), служащий для завершения электрической цепи, что обеспечивает стабильную работу интерфейса.

В результате, обычный USB 2.0 кабель содержит четыре пина, и столько же проводников внутри: два для питания (VCC и GND) и два для передачи данных (D+ и D-). Это стандартная компоновка, которой придерживаются все сертифицированные производители.

На практике часто можно встретить, что в удлинённых или специальных кабелях дополнительно присутствуют дополнительные линии, например, для заземления экрана или для специфических сигналов управления, но они не входят в состав стандартных четырёх контактов USB 2.0.

Пример из практики: ремонт USB кабеля нередко сводится к проверке целостности именно этих четырёх проводников. Поломка любого из них приводит к потере питания или сбоев в передаче данных, что выражается в невозможности обнаружить устройство или нестабильной работе интерфейса.

Таким образом, знание количества контактов в USB и их правильное подключение является базовым, но важным навыком для работы с USB 2.0. Это знание позволяет эффективно решать технические задачи, связанные с диагностикой и ремонтом устройств, а также при разработке периферийных устройств и адаптеров.

Различия в количестве пинов и проводов между USB 3.x и USB 2.0

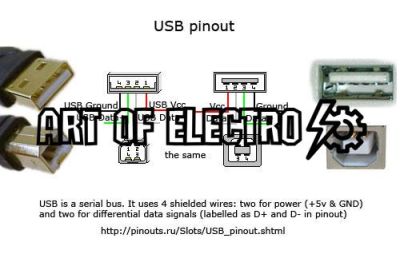

USB 2.0 использует 4 контакта (пина) в стандартном разъеме: питание (+5В), общая земля (GND), дифференциальные линии данных D+ и D-. Такой набор обеспечивает передачу данных со скоростью до 480 Мбит/с и питание подключенных устройств, что достаточно для множества задач в бытовой электронике.

Ключевые отличия USB 3.x от USB 2.0 в плане пинов и проводов

Стандарт USB 3.x предусматривает уже 9 контактов в разъеме, что почти в два раза больше по сравнению с USB 2.0. Это связано с необходимостью обеспечить более высокие скорости передачи – до 5 Гбит/с в USB 3.0 и выше в USB 3.1 и 3.2. Для этого были добавлены дополнительные дифференциальные пары линий передачи данных, отдельные от линий USB 2.0. Таким образом, провода в USB 3.x кабеле включают:

• Питание (+5В)
• Общую землю (GND)
• Дифференциальные линии USB 2.0: D+ и D- (скорость до 480 Мбит/с)
• Две дополнительные дифференциальные пары для SuperSpeed передачи данных (TX+ / TX- и RX+ / RX-)
• Экран/защитный провод (для экранирования сигнала и уменьшения помех)

Благодаря этому набору увеличивается количество проводов внутри USB кабеля – минимум 8 жил против 4 в USB 2.0. Плюс, в некоторых конструкциях кабелей присутствует дополнительный провод для экранирования, что улучшает качество сигнала при высоких скоростях.

Практические моменты и примеры

На практике заметить разницу просто: стандартный USB 2.0 кабель содержит четыре провода, обычно окрашенных в красный, черный, зеленый и белый цвета. В USB 3.x кабелях добавляются еще четыре провода, обычно в синем и других цветах, для поддержки SuperSpeed линии. Это важно учитывать при ремонте или изготовлении кабелей, так как неправильное подключение новых линий приведет к невозможности работы на повышенных скоростях.

Кроме того, в USB 3.x разъемы часто имеют физические отличия – например, разъем Type-A с дополнительным блоком пинов, который обеспечивает совместимость с USB 2.0, но при этом позволяет работать с новыми скоростями при использовании соответствующего кабеля и порта.

Особенности внутренней проводки USB кабелей для передачи данных и питания

Правильное соотношение и качество внутренней проводки напрямую влияет на скорость передачи данных и надежность электропитания, что особенно важно для современных гаджетов и периферийных устройств.

Ключевые особенности внутренней проводки USB кабелей

• Количество контактов: стандартный USB кабель содержит 4 контакта: два для передачи данных и два для питания.
• Проводники передачи данных: представлены витой парой для минимизации помех и повышения скорости передачи информации.
• Питание: линии +5 В и GND обеспечивают питание подключенных устройств, что позволяет заряжать аккумуляторы и поддерживать работу периферии.
• Экран и оплетка: используются для защиты от внешних электромагнитных помех, что критично для сохранения целостности сигнала.
• Дополнительные контакты: в USB Type-C и других новых версиях могут добавляться дополнительные линии для передачи данных, питания и управления.
