Изменение емкостного сопротивления конденсатора: как влияет напряжение и частота

Понимание того, как варьируется реактивное сопротивление в электрической цепи с конденсатором – задача не из простых, но невероятно важная для тех, кто хочет разобраться в работе электроники глубже. Этот параметр напрямую зависит от свойств самого компонента и условий, при которых он работает. Изменение частоты сигнала, характеристик диэлектрика и размера пластин – всё это существенно влияет на поведение элемента в цепи, заставляя сопротивление меняться. Чтобы получить полноценное представление и не запутаться в деталях, рекомендуем в начале и в конце статьи взглянуть на прикрепленные видео, где каждый нюанс разбирается более наглядно и подробно.

Как изменится емкостное сопротивление конденсатора

На практике часто сталкиваюсь с задачей, когда необходимо аккуратно управлять емкостным сопротивлением, чтобы избежать потерь в цепи или добиться нужной частотной характеристики. Важно учитывать, что емкостное сопротивление конденсатора не является постоянной величиной – оно изменяется в зависимости от частоты и параметров самого конденсатора.

Основные факторы изменения емкостного сопротивления

Частота сигнала – ключевой фактор, влияющий на емкостное сопротивление. При возрастании частоты переменного напряжения емкостное сопротивление значительно уменьшается. Это происходит потому, что при повышении частоты конденсатор «проводит» ток лучше, словно снижая сопротивление в цепи. Например, если на частоте 50 Гц емкостное сопротивление составляет несколько килоом, на частоте в несколько мегагерц оно опускается до нескольких ом.

Емкость конденсатора – второй важный параметр. При увеличении емкости конденсатора его емкостное сопротивление понижается. Практически это значит, что конденсатор с большой емкостью будет менее «сопротивляться» прохождению тока на заданной частоте. Например, конденсатор емкостью 10 мкФ на частоте 1 кГц имеет значительно меньшее емкостное сопротивление, чем конденсатор емкостью 0,1 мкФ на той же частоте.

• При низких частотах (от нескольких герц до килогерц) емкостное сопротивление высокое, что ограничивает прохождение переменного тока.
• При высоких частотах (десятки килогерц и выше) емкостное сопротивление падает, что востребовано, например, в высокочастотных фильтрах.

Влияние параметров конденсатора на емкостное сопротивление

Кроме номинальной емкости, немаловажную роль играют параметры, такие как тип диэлектрика, толщина и площадь пластин. Конденсаторы с диэлектриком из керамики, пленки или тантала имеют различия по стабильности емкости и, соответственно, по изменению емкостного сопротивления с температурой и частотой.

Практические наблюдения

В реальной работе с электронными схемами стоит помнить, что при проектировании фильтров или согласующих цепей емкостное сопротивление не всегда ведет себя по идеальной модели. Например, конденсаторы большого номинала при высоких частотах могут проявлять паразитные индуктивности, что увеличивает общее импедансное сопротивление.

На практике, если вы используете конденсатор емкостью 1 мкФ в цепи с частотой 10 кГц, емкостное сопротивление будет небольшим, позволяя эффективно пропускать сигнал. Однако при снижении частоты до 100 Гц сопротивление ?ратно возрастёт, и конденсатор будет играть роль практически открытого разрыва для переменного тока.

Влияние частоты переменного тока на емкостное сопротивление конденсатора

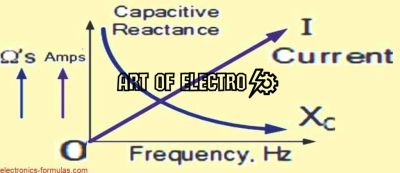

Емкостное сопротивление конденсатора напрямую зависит от частоты приложенного переменного сигнала. При низких частотах емкостное сопротивление характеризуется большими значениями, что ограничивает протекание переменного тока через конденсатор. По мере повышения частоты это сопротивление уменьшается, что облегчает прохождение переменного тока. Такая зависимость является фундаментальной и широко используется в проектировании различных электронных устройств.

Практические аспекты влияния частоты на емкостное сопротивление

Наиболее простое и часто встречающееся объяснение базируется на том, что капацитивная реактивность имеет обратную связь с частотой переменного тока. В реальных условиях это проявляется так: при частоте сигнала порядка нескольких герц емкостное сопротивление может быть очень высоким – несколько сотен или даже тысяч Ом, что фактически блокирует переменный ток. Если перейти к диапазону килогерц или мегагерц, значение сопротивления заметно падает – до нескольких Ом или даже менее, что делает конденсатор практически коротким замыканием для переменного сигнала.

Для иллюстрации можно привести пример с конденсатором емкостью 1 микрофарад. На частоте примерно 50 Гц емкостное сопротивление будет порядка нескольких тысяч Ом, что достаточно значительно. Если же увеличить частоту до 100 кГц, сопротивление упадет до нескольких Ом, что позволит сигналу свободно проходить через элемент без значительных потерь.

• Низкие частоты – большое емкостное сопротивление, ограничивающее ток.
• Средние частоты – снижение сопротивления, улучшение прохождения сигнала.
• Высокие частоты – минимальное емкостное сопротивление, почти свободный ток через конденсатор.

Важно отметить, что на практике значения емкостного сопротивления зависят не только от частоты, но и от качества самого конденсатора, типа диэлектрика и температуры окружающей среды. Высокочастотные колебания требуют использования специальных высокочастотных конденсаторов, которые сохраняют стабильность параметров графически и электрически.

Понимание взаимосвязи между частотой и емкостным сопротивлением конденсатора помогает инженерам и техническим специалистам эффективно адаптировать схемы для достижения необходимых показателей фильтрации, согласования и стабилизации сигналов в сложных электронных системах.

Изменение емкостного сопротивления при температурных колебаниях

Емкостное сопротивление конденсатора напрямую зависит от его емкости, а емкость, в свою очередь, подвержена изменениям при температурных колебаниях. Практический опыт показывает, что даже незначительные отклонения температуры могут заметно влиять на параметры компонентов, особенно в высокочастотных и точных измерительных схемах.

При повышении температуры большинство диэлектриков в конденсаторах расширяются, что ведет к изменению расстояния между обкладками и, следовательно, к изменению емкости. У конденсаторов с керамическими диэлектриками емкость часто увеличивается с ростом температуры, в то время как у пленочных или танталовых конденсаторов может происходить обратный эффект. Это отражается на емкостном сопротивлении: изменение емкости напрямую влияет на величину сопротивления по переменному току.

Практические аспекты изменения емкостного сопротивления

Например, для керамического конденсатора с максимальной номинальной емкостью 100 нФ при повышении температуры с 25 °C до 85 °C можно наблюдать увеличение емкости до 110-120 нФ. Это уменьшит емкостное сопротивление на частоте 1 кГц примерно на 10-15%. В схемах с высокими требованиями к стабильности такие изменения могут привести к снижению точности фильтрации или неправильной работе таймеров и генераторов.

Важно также учитывать, что при понижении температуры емкость обычно уменьшается, и емкостное сопротивление соответственно возрастает. Например, при снижении температуры до -40 °C емкость может снизиться на 15-20%, что значительно ухудшает работу устройства, особенно в условиях экстремального холода.

• Тип диэлектрика влияет на температуру и, как следствие, на изменение емкостного сопротивления. Керамические с классом X7R обычно демонстрируют стабильность в диапазоне -55...+125 °C, тогда как Y5V имеют значительно более высокие температурные коэффициенты.
• Конструктивные особенности, например, толщина диэлектрика и площадь обкладок, также влияют на чувствительность конденсатора к температурным колебаниям.
• Режим работы – при больших токах и нагреве вследствие собственных потерь конденсатор может дополнительно изменять свою емкость и емкостное сопротивление.

Для инженера, проектирующего схемы с учетом изменения емкостного сопротивления, критично правильно выбирать тип и класс конденсаторов. Часто на практике приходится проводить температурные тесты или использовать datasheet с графиками зависимости емкости от температуры. Это помогает предсказать поведение устройства в реальных условиях эксплуатации, снижая риск нестабильной работы.

Подводя итог, можно сказать, что изменение емкостного сопротивления конденсатора под воздействием температуры – это закономерный и предсказуемый процесс. Опыт показывает, что учет этого фактора с самого этапа проектирования значительно повышает надежность и точность электронных систем.

Роль материала диэлектрика в динамике емкостного сопротивления

Материал диэлектрика напрямую влияет на характеристики емкостного сопротивления конденсатора. Разные диэлектрические вещества обладают уникальными свойствами, которые определяют емкость и поведение конденсатора в цепи переменного тока.

Емкостное сопротивление зависит от диэлектрической проницаемости материала. Чем выше проницаемость, тем меньше емкостное сопротивление, что улучшает проводимость переменного тока через конденсатор. Также важна стабильность и однородность диэлектрика, влияющая на надежность и долговечность устройства.

Ключевые аспекты роли диэлектрика в динамике емкостного сопротивления:

• Диэлектрическая проницаемость: Определяет способность материала накапливать электрический заряд и снижает емкостное сопротивление.
• Частотная зависимость: Некоторые диэлектрики меняют свойства при высокой частоте, что отражается на динамике сопротивления.
• Температурная стабильность: Повышение температуры может влиять на внутреннее сопротивление диэлектрика и емкостное сопротивление конденсатора.
• Уровень потерь: Низкие диэлектрические потери уменьшают активное сопротивление, улучшая качество электроэнергетических цепей.
• Изоляционные свойства: Высокое качество изоляции предотвращает утечки тока, что важно для стабильной работы и сохранения емкостного сопротивления.
