Как определить направление силы Ампера: простое объяснение и примеры

Понимать, в какую сторону действует сила, возникающая при взаимодействии тока и магнитного поля, не так сложно, как кажется на первый взгляд. Важно разобраться, как ориентировать проводник и магнитные линии, чтобы точно предсказать направление этой силы. Для тех, кто хочет досконально освоить тему и избежать путаницы, советуем обязательно взглянуть на видео, которое есть в начале и в конце статьи – там все объясняется пошагово и наглядно, с примерами и яркими иллюстрациями.

Как найти куда направлена сила Ампера, как понять куда направлена сила Ампера

В профессиональной практике часто применяют правило левой руки, которое позволяет быстро и наглядно определить направление силы. Для этого нужно представить, что:

1. Пальцы левой руки показывают направление тока.
2. Магнитное поле ориентировано вдоль развернутого пальца (указывающего точками или линиями магнитного поля).
3. Сила Ампера направлена перпендикулярно, в сторону, куда будет отогнут большой палец.

Этот способ отлично подходит для оборудования, где поток тока и магнитное поле выражены четко и стабильно. В качестве примера представим проводник с током 10 А, помещенный в магнитное поле с индукцией 0,5 Тл. Если ток направлен вертикально вверх, а магнитное поле – горизонтально слева направо, сила Ампера будет направлена непосредственно от вас или в сторону, перпендикулярную обеим величинам.

Применение правила левой руки на практике

Часто инженеры сталкиваются с задачей определить не только направление, но и смысловое назначение силы Ампера. Например, в электродвигателях и генераторах именно от точного понимания направления зависит корректность сборки и последующая работа оборудования. В реальных условиях важно помнить, что изменение направления тока меняет и направление силы, а также воздействие самого магнитного поля.

• Если ток в проводнике направлен вправо, а магнитное поле – вниз, сила Ампера будет направлена к вам (из плоскости листа).
• Если изменить направление магнитного поля или тока, сила изменит направление на противоположное.

В ситуациях, где ток течет в сложных контурах, практики применяют визуализацию с помощью трехмерных моделей или специальных программных средств, чтобы наглядно видеть силу Ампера и знать, как она повлияет на работу узла или системы. Освоение этого навыка освобождает от ошибок в проектировании и позволяет делать точные расчеты в короткие сроки.

Применение правила левой руки для определения направления силы Ампера в электромагнетизме

Правило левой руки – это простой и наглядный метод, который широко применяется при работе с электромагнитными цепями и устройствами, где присутствует взаимодействие проводника с током и магнитного поля. Это практическое правило помогает быстро понять, в какую сторону будет направлена сила, действующая на проводник, если известно направление тока и поля.

Как использовать правило левой руки на практике

Чтобы определить направление силы Ампера, необходимо расположить левую руку так, чтобы:

• Первый палец указывал направление магнитного поля (от северного полюса к южному).
• Второй палец показывал направление электрического тока в проводнике (от положительного полюса к отрицательному).
• Средний палец располагался под прямым углом к первым двум и указывал направление силы Ампера, действующей на проводник.

Важно следить за правильной ориентацией пальцев – ошибка в определении направления тока или магнитного поля приведет к неверному результату. Например, если ток по проводнику направлен вверх, а магнитное поле идет слева направо, то при размещении ладони так, чтобы первый палец указывал вправо, а второй вверх, средний палец покажет направление силы, которая будет действовать на проводник – в этом случае он укажет на наблюдателя или от него.

Примеры из практики

В моем опыте работы с электродвигателями и электромагнитными реле знание и умение применять правило левой руки существенно снижали время диагностики неисправностей. Например, при проверке моторов с обмотками под током 5–10 ампер иногда необходимо быстро выяснить, куда будет направлена сила, вызывающая вращение ротора. Используя правило левой руки, можно без замеров и дополнительных приборов определить направление вращения.

Другой практический пример – при настройке магнитных тормозов на производственных линиях, где важно корректно определить силу, которая будет тормозить движение, направляя силы в определенную сторону. В таких условиях правила левой руки применяются ежедневно, и точное использование этого метода экономит время и снижает риски ошибок.

Особенности и советы

• Всегда выделяйте четко направление токов и магнитных полей. В противном случае применение правила будет ошибочным.
• Помните, что правило левой руки применимо только для положительного направления тока. При работе с электронами, которые движутся в противоположном направлении, необходимо учитывать знак заряда.
• Регулярно практикуйтесь на моделях и реальных объектах. Это позволит быстрее ориентироваться и принимать решения при ремонте и проектировании.

Векторное произведение векторов тока и магнитного поля как математический метод нахождения направления силы Ампера

В основе физического явления лежит взаимодействие направленного тока и магнитного поля. Направление силы Ампера определяется как вектор, перпендикулярный плоскости, образованной векторами направления тока и магнитного поля. Именно здесь векторное произведение становится незаменимым, так как оно формально задаёт именно такое направление – перпендикулярное к обоим исходным векторам.

Практическое применение векторного произведения для определения направления силы Ампера

Представим, что у вас есть проводник, по которому течёт ток, направленный, скажем, с запада на восток. Вокруг него создаётся магнитное поле, ориентированное с севера на юг. Здесь на помощь приходит правило векторного произведения: если провести вектор тока на восток, а затем поместить вектор магнитного поля, и 'перемножить' их, результатом будет вектор силы, направленный вверх или вниз, в зависимости от направления ток и поля.

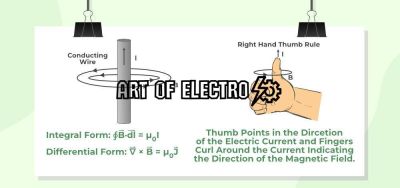

Чтобы понять точное направление, можно применить известное правило правой руки. Расположите руку так, чтобы четыре вытянутых пальца указывали направление тока, затем поворачивайте ладонь в сторону магнитного поля. Отводя большой палец перпендикулярно – вы получите направление силы Ампера. Этот приём является практической визуализацией векторного произведения.

• Пример 1. Если ток идёт вертикально вверх, а магнитное поле направлено горизонтально с запада на восток, сила Ампера будет отклонять проводник на юг.
• Пример 2. В электродвигателях ток в обмотке протекает по одному направлению, а магнитное поле – создаётся постоянными магнитами или обмотками возбуждения. Использование векторного произведения позволяет чётко определить вектор силы, который и вызывает вращение ротора.

Важно помнить, что сила Ампера – это векторная величина. Её модуль зависит от величины тока, магнитной индукции и угла между ними. Но без чёткого понимания векторного произведения направление силы определить невозможно – это фундаментальный и универсальный метод, применимый во всех электротехнических задачах, связанных с электромагнитными силами.

Опыт показывает, что неправильное направление силы приводит к сбоям в работе оборудования, особенно в динамических системах. Поэтому техническим специалистам крайне важно не только знать физический смысл, но и уметь применять математику вектора для расчётов и проектирования.

Роль ориентации проводника в магнитном поле и её влияние на направление силы Ампера в технических устройствах

Ориентация проводника в магнитном поле напрямую влияет на величину и направление силы Ампера. Правильное понимание этого взаимодействия позволяет эффективно управлять движением проводников и механизмов в технических устройствах.

Сила Ампера направлена перпендикулярно как проводнику, так и магнитному полю, и изменение угла между ними меняет направление и величину силы. Это важно для оптимального функционирования электродвигателей, реле и других магнитных приборов.

Ключевые моменты:

• Перпендикулярность: сила возникает только при наличии компонента тока, перпендикулярного линии магнитного поля.
• Угол наклона проводника: изменение ориентации меняет направление и величину силы, что влияет на движение элементов устройства.
• Применение: управление направлением силы Ампера используется для создания вращающихся движений в электродвигателях и контроля работы магнитных реле.
• Оптимизация: правильное расположение проводников повышает эффективность и надежность технических систем.
