Как атомная электростанция вырабатывает электричество: процесс производства на АЭС

В основе работы атомной станции лежит процесс деления ядерных элементов, который выделяет огромное количество тепла. Это тепло преобразуется в пар, который запускает турбины, вращающие генераторы и, таким образом, производящие электричество. Хотя система кажется сложной, весь цикл можно представить как слаженный механизм, где каждая часть играет свою роль – от реактора до линий электропередач. Для тех, кто хочет погрузиться глубже и понять все тонкости, советуем обязательно посмотреть видео в начале и в конце статьи – там материал разобран более наглядно и подробно.

Как атомная электростанция вырабатывает электричество

Тепловая энергия, выделяемая в реакторе, передаётся посредством теплоносителя, который циркулирует внутри замкнутого контура. В зависимости от типа реактора это может быть, например, вода под высоким давлением или жидкий натрий. Основная задача теплоносителя – отводить тепло от активной зоны реактора к парогенератору, где происходит превращение воды в пар высокого давления.

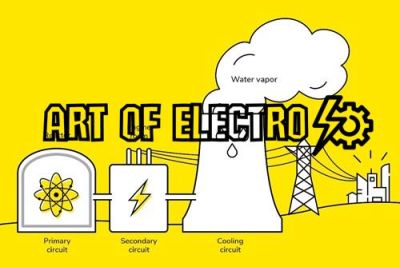

Основные этапы выработки электричества на АЭС

1. Ядерное деление в реакторе. В активной зоне реактора происходит цепная реакция деления ядер урана или плутония. При каждом таком акте выделяется огромное количество энергии, которая превращается в тепло.
2. Отвод тепла теплоносителем. Тепло, выделяемое в реакции, передаётся теплоносителю, который циркулирует в замкнутом контуре. В реакторах типа ВВЭР или PWR теплоноситель – вода, сохраняющаяся в жидком состоянии под высоким давлением.
3. Генерация пара. Теплоноситель, нагревшийся в реакторе, передаёт энергию вторичному контуру через парогенератор. Во вторичном контуре вода превращается в пар высокого давления.
4. Приведение в движение турбины. Образовавшийся пар направляется к турбинам, вращая их. Вращение турбин приводит в движение генератор.
5. Генерация электричества. Генератор преобразует механическую энергию вращения турбины в электрическую энергию, которую затем направляют на трансформаторы для передачи в электрическую сеть.
6. Конденсация пара и возвращение в контур. Отработанный пар охлаждается в конденсаторе и снова переводится в жидкую фазу. Вода возвращается в парогенератор и цикл повторяется.

Например, на одной из типичных АЭС с реактором ВВЭР мощностью около 1000 МВт тепловая энергия в активной зоне достигает порядка 3000 МВт. Это тепло эффективно преобразуется через парогенераторы в пар, который приводит в движение турбины. КПД таких энергоустановок составляет примерно 33-37%, что является высоким показателем для тепловых электростанций.

Из практического опыта можно отметить важность поддержания стабильных параметров теплоносителя – температуры, давления и химического состава. Отклонения могут привести к снижению эффективности и повышению коррозионных рисков элементов реактора и паропроводов. Современные системы автоматического контроля и диагностики позволяют оперативно выявлять отклонения и поддерживать оптимальные рабочие режимы.

Принцип ядерного деления и его роль в производстве тепловой энергии

Как именно работает этот механизм? Когда нейтрон сталкивается с ядром урана-235, оно становится нестабильным и делится на два осколка, которые отделяются друг от друга с большой скоростью. Одновременно с этим выделяется несколько новых нейтронов и огромное количество энергии. Эти новоиспечённые нейтроны, в свою очередь, запускают цепную реакцию, воздействуя на другие урановые ядра. Контроль этой реакции – ключевая задача оператора АЭС, поскольку необходимо поддерживать стабильный, управляемый процесс с постоянным выделением тепла.

Как ядерное деление способствует выработке тепловой энергии на АЭС

Каждое деление ядра высвобождает в среднем около 200 миллионов электронвольт энергии, которая в основном преобразуется в тепловую энергию. В масштабах реактора количество таких делений исчисляется триллионами в секунду. Температура в зоне активной длины реактора поднимается до сотен градусов, и это тепло передается через теплоноситель – чаще всего это вода высокого давления.

Для примера можно рассмотреть типичный реактор с тепловой мощностью около 3000 мегаватт. В нем непрерывно происходит ядерное деление, выделяющее огромное количество тепла. Именно этот тепловой поток переходит в теплоноситель, который циркулирует через активную зону, собирая энергию. Затем горячая вода направляется в парогенератор, где происходит превращение воды в пар. Этот пар с высоким давлением используется для привода турбин, вырабатывающих электроэнергию.

Важно отметить, что цепная реакция на атомной электростанции строго регулируется с помощью системы управления и защитных механизмов. Регуляторы управления – управляемые специальные стержни из цементированного кадмия или боросодержащих материалов – поглощают избыток нейтронов, замедляя или ускоряя скорость деления, что обеспечивает устойчивость всей системы и безопасность эксплуатации.

• Ядерное деление вызывает высвобождение тепловой энергии.
• Цепная реакция поддерживается с помощью нейтронов.
• Тепло передается теплоносителю, который транспортирует его к парогенератору.
• Системы управления регулируют мощность и безопасность реактора.

Из практики эксплуатации известно, что даже незначительные изменения концентрации поглощающих стержней или давления теплоносителя могут проводить к ощутимым изменениям тепловыделения. Это требует постоянного контроля и своевременных корректировок со стороны специалистов.

Технические особенности парогенераторных систем на АЭС и преобразование тепла в пар

Парогенераторы обычно представляют собой вертикальные аппараты с тысячами тонких трубок, внутри которых циркулирует теплоноситель, нагреваемый в реакторе. Внешняя сторона трубок омывается вторичным контуром, где вода превращается в пар. Такой двухконтурный принцип исключает прямой контакт между радиоактивным теплоносителем и оборудованием, обеспечивая безопасность и удобство обслуживания.

Устройство и принцип работы парогенераторов

Основной технической особенностью парогенераторных систем является их конструктивная компоновка. Внутри парогенератора располагается большое количество трубок, каждая из которых выдерживает давление порядка 15–16 МПа и температуру около 300°C. Ядерный реактор вырабатывает тепло, передавая его первичному теплоносителю (как правило, это вода под высоким давлением или жидкий металл), который циркулирует по этим трубкам.

Вторичный контур, заполненный водой при более низком давлении, контактирует с внешней поверхностью трубок и начинает кипеть, превращаясь в пар. Образующийся пар направляется на турбину для выработки электроэнергии. Здесь важна высокая теплопередача через стенки труб, для чего используются специальные материалы с высокой теплопроводностью и устойчивостью к коррозии и радиации.

• Материалы трубок. Обычно применяются сплавы, устойчивые к интенсивному тепловому и химическому воздействию, например, нержавеющая сталь или сплавы никеля.
• Гидравлическая балансировка. Специальные конструкции обеспечивают равномерное распределение теплоносителей по трубкам, что предотвращает перегрев и повреждение теплообменников.
• Системы контроля и безопасности. Датчики температуры, давления и вибрации постоянно мониторят состояние парогенератора, позволяя своевременно выявлять и устранять неисправности.

Преобразование тепла в пар: важные моменты эксплуатации

Процесс преобразования тепла в пар требует тщательного балансирования параметров потоков первичного и вторичного контуров. Излишнее повышение температуры воды на вторичной стороне может привести к ускоренному износу оборудования, тогда как недостаточная температура повлияет на эффективность турбины.

Из практики известно, что при работе парогенератора важную роль играет распределение температуры по высоте аппарата. Разогрев воды начинается с нижних секций, и постепенно струи пара поднимаются вверх. Контроль температуры и давление в верхней части парогенератора критичны для предотвращения кавитации и других гидродинамических явлений, которые могут повредить трубки.

Регулярная промывка внутренних труб и системы предотвращения образования накипи – жизненно важные операции технического обслуживания. Накопление отложений ухудшает теплопередачу и увеличивает риск локальных перегревов. Опыт эксплуатации показывает, что без должного сервиса эффективность выработки электричества снижается существенно.

Механизм работы турбогенератора и электрическая генерация на атомных электростанциях: итоги

Турбогенератор – сердце АЭС. Он превращает механическую энергию вращения турбины в электрическую энергию благодаря вращению ротора внутри статора. Таким образом, именно турбогенератор отвечает за преобразование полученного тепла в удобную для употребления электрическую энергию, которая поступает в домашние и промышленные сети.

• Ядерный реактор – источник тепла, не влияющий на выбросы углерода.
• Турбина – устройство, преобразующее паровую энергию в механическую.
• Турбогенератор – элемент, генерирующий электричество из механического вращения.
• Безопасность и контроль работы реактора и турбогенератора – критически важны для стабильной работы станции.
• Эффективность работы АЭС зависит от постоянного поддержания оптимальных условий в системе.

Практические рекомендации:

1. Изучайте и понимайте роль каждого узла АЭС – так легче понять общий принцип работы.
2. Обращайте внимание на безопасность: именно строгий контроль предотвращает аварии.
3. Слушайте специалистов и следите за технологическими новшествами – это помогает работать эффективнее и безопаснее.
4. Если интересуетесь энергетикой, изучайте основы термодинамики и электромагнетизма – это поможет глубже понять процессы.

Как эти знания могут быть полезны в будущем:

Понимание принципов работы турбогенератора и атомной электростанции – отличная база для тех, кто хочет быть в авангарде современных технологий и энергетики. Эти знания помогут не только в профессиональном развитии, но и в формировании ответственного отношения к экологии и энергосбережению.

В современном мире, где энергия играет ключевую роль, умение разбираться в таких технологиях – огромный плюс! Следует сохранять интерес и постоянно развиваться. Ведь именно благодаря таким знаниям мы можем строить более чистое и стабильное энергетическое будущее. АЭС – один из важнейших шагов на этом пути, и понимание её работы вдохновляет двигаться вперёд.
