Как замерить и проверить сопротивление датчика ABS — пошаговая инструкция

Чтобы понять, исправен ли сенсор системы антиблокировки колес, важно уметь правильно замерять его электрические показатели. Простой мультиметр поможет определить, в каком состоянии находится элемент, а значит – выявить возможные неисправности или подтвердить, что с датчиком все в порядке. В статье разберём наглядно, как выполнить замеры шаг за шагом, чтобы не ошибиться и не повредить устройство. Для полного погружения в тему советую обязательно ознакомиться с видео в начале и в конце статьи – там показаны все важные моменты наглядно и без лишних деталей.

Как замерить сопротивление датчика АБС: подробное руководство

Перед началом работы важно отключить питание системы и отсоединить разъём датчика. Без этого точность измерений будет под вопросом, и существует риск повреждения оборудования. При проверке сопротивления датчика АБС следует учитывать, что у разных производителей и моделей автомобиля допустимые значения могут варьироваться, но обычно они находятся в пределах от нескольких сотен до нескольких тысяч Ом.

Пошаговая инструкция по замеру сопротивления датчика АБС

1. Подготовка мультиметра. Установите прибор в режим измерения сопротивления (Ом).
2. Отключение датчика. Отсоедините разъём датчика АБС, чтобы не влиять на цепь автомобиля.

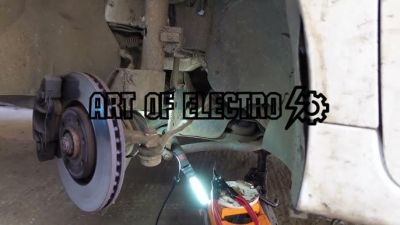

3. Подключение щупов. Подсоедините щупы мультиметра к контактам датчика. Обычно у большинства датчиков два контакта – достаточно измерить сопротивление между ними.
4. Считывание значения сопротивления. Обратите внимание на показания прибора. Если мультиметр показывает бесконечность или «обрыв», датчик скорее всего неисправен.
5. Сравнение с нормой. Полученное значение сравните с технической документацией для вашей модели датчика. Например, для стандартного датчика значения могут колебаться в районе 800–1500 Ом.

Следует помнить, что сопротивление датчика АБС зависит от его конструктивных особенностей и качества контактов. Иногда причиной высоких или нулевых показателей становится загрязнение или окисление разъёмов. В таком случае полезно очистить контакты и повторить замер.

Практически в одной из типичных ситуаций, когда сопротивление датчика оказывается значительно ниже нормативного (например, 100 Ом вместо 900 Ом), это указывает на замыкание обмотки датчика. Если, наоборот, сопротивление стремится к бесконечности, вероятен обрыв проводника внутри датчика.

Технические требования и подготовка мультиметра для измерения сопротивления датчика АБС

Прежде всего, важно убедиться, что мультиметр обладает функцией измерения сопротивления в диапазоне, соответствующем спецификациям датчика АБС. Обычно сопротивление таких датчиков находится в пределах от нескольких сотен до нескольких тысяч Ом, поэтому мультиметр должен обеспечивать точность и стабильность на этом диапазоне.

Основные технические требования к мультиметру

• Диапазон измерения сопротивления – мультиметр должен иметь минимум несколько диапазонов, включая тысячи Ом (кОм), чтобы охватить возможное сопротивление датчика. Например, диапазоны 200 Ом, 2 кОм и 20 кОм являются стандартными и удобными для диагностики.
• Точность измерения – низкая погрешность (обычно не более 1-2 %) помогает получить достоверные данные. Низкокачественные приборы с большой погрешностью могут ввести в заблуждение при оценке состояния датчика.
• Автоматическая или ручная установка диапазона – мультиметры с автоопределением диапазона упрощают работу, но опытному специалисту удобнее самому регулировать диапазон, чтобы повысить точность и скорость замера сопротивления датчика АБС.

Подготовка мультиметра к измерению сопротивления датчика АБС

1. Проверка состояния батареи мультиметра. Перед началом работы необходимо убедиться, что батарея прибора не разряжена. Слабое питание часто приводит к нестабильным показаниям, что затрудняет правильную диагностику датчика.
2. Выбор правильного режима измерения. Установите мультиметр в режим измерения сопротивления (?). В большинстве моделей это обозначается символом «?» или надписями «Ohm».
3. Настройка диапазона. Если мультиметр имеет ручной выбор диапазона, начните с максимального (например, 20 кОм) для безопасного замера, затем, при необходимости, переключайтесь на более точные меньшие диапазоны.
4. Проверка на исправность щупов и контактов. Перед проведением измерений убедитесь, что щупы не повреждены, а контакты чистые и надежно закреплены. Плохой контакт приводит к ошибкам в измерениях.
5. Калибровка прибора. Для проверки работоспособности мультиметра коснитесь щупами друг друга: значение сопротивления должно стремиться к нулю. Если показания отличны, рекомендуются дополнительные проверки прибора.

После правильной настройки и подготовки мультиметра можно приступать непосредственно к замеру сопротивления датчика АБС. Практический совет – всегда начинать с внешнего осмотра и очищения разъемов датчика, поскольку даже идеальный прибор не даст точных данных при плохом контакте.

Типичные значения сопротивления датчиков АБС разных производителей и их диагностика

Опытным путем установлено, что для большинства индуктивных датчиков АБС сопротивление катушки варьируется в пределах 800–1500 Ом. Например, датчики таких известных производителей, как Bosch и Continental, часто показывают сопротивление около 1000 Ом. В то же время, у некоторых моделей Delphi или Denso этот показатель может склоняться к 600–900 Ом. Если сопротивление значительно меньше или равно нулю, это сигнал о коротком замыкании в обмотках, а если сопротивление стремится к бесконечности, то вероятнее всего произошел разрыв или обрыв цепи.

Диагностика и практическая проверка сопротивления датчика АБС

Для точной проверки сопротивления датчика АБС понадобится мультиметр с функцией измерения сопротивления и доступ к контактам самого датчика. Процедура замера выполняется следующим образом:

1. Сначала отсоедините разъем датчика, чтобы избежать влияния других цепей на измерение.
2. Установите мультиметр в режим измерения сопротивления (Ом).
3. Считайте показания и сравните их с типичными значениями для вашего производителя.

Возможные результаты и их интерпретация:

• Сопротивление в пределах нормы – означает исправность обмотки, датчик скорее всего в рабочем состоянии.
• Очень низкое сопротивление (близкое к 0–10 Ом) – короткое замыкание обмоток, что требует замены датчика.
• Очень высокое сопротивление или «обрыв» (мультиметр показывает «OL» или бесконечность) – обрыв цепи, датчик неисправен.

Важно помнить, что у датчиков Холлового типа сопротивление не является главным параметром для диагностики. У них напряжение на выходе меняется пропорционально скорости вращения колеса. Таким образом, для проверки таких датчиков лучше использовать осциллограф или специализированный диагностический прибор, способный фиксировать сигнал датчика.

В некоторых случаях производители указывают конкретные значения сопротивления и метод проверки в технической документации. Например, для популярных датчиков ATE рекомендуется диапазон 800–1200 Ом, а для производителей TRW – 1000–1300 Ом. Несоответствие приведенным параметрам становится первым признаком неисправности и поводом для дальнейшей диагностики.

Влияние температуры и условий эксплуатации на замеры сопротивления датчика АБС

Если вы не учтёте эти факторы, есть риск получить неправильные данные и зря поменять исправный датчик. Но понимание влияния температуры и условий помогает делать точные замеры и принимать правильные решения при диагностике АБС.

• Температурный режим: всегда старайтесь делать замеры при температуре, максимально близкой к рабочей. В идеале – в теплом гараже или помещении.
• Подготовка контактов: перед замером очистите соединения от грязи и коррозии, чтобы не было ложного завышения сопротивления.
• Повторные проверки: чтобы убедиться в правильности данных, измерьте сопротивление несколько раз, особенно при смене условий (температура, влажность).
• Использование исправного мультиметра: для замеров берите проверенный прибор с калибровкой – так вы гарантируете точность результатов.
• Учёт характера изменения сопротивления: помните, что датчик АБС может слегка менять сопротивление при нагреве, и это нормально.

Знания о том, как температура и окружающие условия влияют на измерения, дадут вам уверенность в диагностике и позволят избежать ненужных трат на замену датчиков. А это и есть настоящая экономия времени и денег!

Так что, вооружившись этими простыми, но важными советами, вы сможете смело и точно проверять датчики АБС в любых условиях. Главное – практика и внимательность, а дальше всё пойдёт как по маслу!
