Как изменить ток и способы его измерения: руководство для новичков

Разобраться, как управлять количеством электричества, проходящего через цепь, и как правильно его фиксировать, – задача, которая часто встречается в работе как новичков, так и опытных специалистов. Подходы к регулировке амплитуды тока могут быть разными – от изменения сопротивления до применения специализированных устройств, а для контроля значений применяются различные приборы, позволяющие получить точные показатели без лишних усилий. Чтобы получить полное представление и освоить все нюансы, обязательно посмотрите видео в начале и в конце статьи – там тема раскрыта гораздо подробнее и нагляднее.

Регулирование электрического тока с помощью пассивных компонентов: резисторы и потенциометры

Резисторы – самые распространённые компоненты для уменьшения или ограничения тока. Они выполняют свою функцию, создавая сопротивление в цепи, за счет чего ток уменьшается пропорционально законам Ома. Практический пример: если у вас есть цепь с напряжением 12 В и резистор на 120 Ом, то ток будет ограничен примерно до 0,1 А. Это важный момент, особенно при работе с чувствительными элементами, где чрезмерный ток может привести к повреждению.

Использование резисторов для стабилизации и регулировки тока

Резисторы применяются не только для снижения тока, но и для стабилизации параметров в сложных цепях. Например, в светодиодных индикаторах резистор ограничивает ток, предотвращая перегрев и выход LED из строя. Также в устройствах питания с постоянным напряжением резисторы обеспечивают нужный уровень токонагрузки.

Практическая рекомендация: при подборе резисторов важно учитывать их мощность рассеяния. Если ток высокий, а сопротивление небольшое, резистор будет сильно греться. В таких случаях выбирают элементы с соответствующим номиналом мощности, например 0,25 Вт, 0,5 Вт или более.

Потенциометры – это разновидность резисторов с регулируемым сопротивлением. Их основное преимущество – возможность ручной или автоматической настройки тока без замены компонента. Потенциометры особенно востребованы в прототипировании и настройке устройств, где требуется гибкая регулировка.

Регулировка тока с помощью потенциометров: нюансы и примеры

• Потенциометр состоит из трёх контактов: два крайних подключаются к сопротивлению, а средний (ползунковый) контакт скользит, изменяя рабочее сопротивление.
• При повороте ручки потенциометра изменяется сопротивление в цепи, следовательно, меняется ток, проходящий через нагрузку.
• На практике это используется, например, в регуляторах громкости, яркости подсветки или регулировке скорости двигателей постоянного тока.

Для примера, если в цепи с напряжением 9 В и нагрузкой включить потенциометр с максимальным сопротивлением 10 кОм, то при минимальном сопротивлении ток будет ограничен слабее, а при максимальном – значительно уменьшится, позволяя гибко контролировать параметры нагрузки.

Важно учитывать, что потенциометры, как и резисторы, имеют ограничения по мощности. При работе с высокой нагрузкой или большими токами лучше использовать многооборотные или специализированные типы для повышения надёжности и точности регулировки.

Использование амперметров и токовых клещей для точного измерения переменного и постоянного тока

Амперметры применяются в тех случаях, когда необходимо получить наиболее точные данные при прямом подключении к цепи. Токовые клещи удобны для быстрого и безопасного измерения без разрыва цепи, особенно в условиях эксплуатации с высоким напряжением или током. Ниже рассмотрим особенности работы с каждым из этих приборов, а также практические рекомендации и примеры.

Амперметры: классическое измерение тока

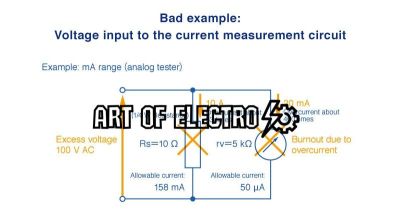

Амперметр подключается последовательно с нагрузкой, что требует обесточивания цепи на время подключения и соблюдения меры предосторожности. С их помощью можно с высокой точностью измерять токи как постоянного, так и переменного типа. Важно выбирать амперметр, соответствующий максимальному ожидаемому току, чтобы избежать повреждений прибора и обеспечить безопасность оператора.

Например, при измерении постоянного тока в автомобильной цепи с номиналом 10 А обычно используют амперметры с диапазоном до 20 или 30 А. Такие приборы обеспечивают точность, достаточную для диагностики проблем с аккумулятором или системой зарядки. Аналогично, при работе с переменным током в бытовых сетях (частота 50-60 Гц) амперметры помогают выявлять перегрузки и потери энергии при подключении электроприборов.

Токовые клещи: удобство и безопасность на первом месте

Токовые клещи особенно популярны среди технических специалистов благодаря возможности измерять ток без разрыва цепи. Они оснащены трансформатором, который индуктивно считывает ток за счет электромагнитного поля в проводнике. Это значительно упрощает работу с электрической сетью, позволяя проводить замеры в условиях ограниченного доступа или под напряжением.

Например, при обслуживании электрического щита на производстве с токами до нескольких сотен ампер токовые клещи обеспечивают быструю диагностику нагрузок на линиях. Благодаря своей конструкции, они подходят для измерения переменного тока любой частоты, но для постоянного тока требуется специальный датчик с эффектом Холла.

Практические советы по измерению тока

• Перед использованием амперметра всегда отключайте питание цепи и проверяйте исправность прибора.
• При работе с токовыми клещами обратите внимание на минимальный диаметр проводника и тип тока (переменный или постоянный).
• Для измерения малых токов выбирайте приборы с высокой чувствительностью и низким классом точности.
• При измерении переменного тока с помощью токовых клещей учитывайте влияние внешних магнитных полей и заземления.

Использование амперметров и токовых клещей позволяет получать надёжные данные как при ремонте, так и при установке электрического оборудования. Важно не только правильно выбрать инструмент, но и соблюдать методы контроля, чтобы обеспечить безопасность и техническую точность замеров в реальных условиях эксплуатации.

Применение полупроводниковых приборов и модулей для изменения и контроля тока в сложных электронных цепях

Полупроводниковые приборы играют ключевую роль в управлении и регулировании тока в современных электронных системах. Они обеспечивают точное изменение и стабилизацию параметров тока, что позволяет создавать эффективные и надёжные устройства с высокой степенью автоматизации.

Использование таких компонентов, как транзисторы, тиристоры и специализированные модули, позволяет реализовать сложные схемы управления током без механических переключателей, повышая скорость реакции и долговечность системы.

Ключевые аспекты применения полупроводниковых приборов

• Точность регулировки: полупроводниковые элементы обеспечивают плавное изменение тока, что важно для чувствительных и ответственных цепей.
• Автоматизация управления: встроенные модули позволяют интегрировать управление током с цифровыми системами, повышая функциональность и контроль.
• Миниатюризация и надёжность: компактные размеры полупроводниковых приборов способствуют созданию сложных схем в ограниченном пространстве с высокой устойчивостью к внешним воздействиям.
• Гибкость применения: устройства применимы в разнообразных направлениях – от бытовой электроники до промышленных установок и энергетики.

Методы измерения тока с использованием полупроводниковых приборов

1. Датчики тока с эффектом Холла – бесконтактное измерение с высокой чувствительностью и быстрым откликом.
2. Прецизионные шунты – преобразование тока в пропорциональное напряжение с последующим усилением и обработкой.
3. Интегрированные модули – комбинируют измерение и обработку сигнала, что упрощает подключение к микроконтроллерам и цифровым системам.
