Прибор для измерения работы и силы электрического тока: виды и применение

Для того чтобы понять, как именно электроэнергия расходуется и насколько сильно течёт электрический поток в цепи, существуют специальные устройства, способные фиксировать эти параметры с точностью. Такие приборы помогают получить объективные данные о количестве затраченной работы электрического тока и его силе, что особенно важно при проектировании и обслуживании электронных систем. Чтобы полноценно освоить тему и увидеть практические примеры использования данных инструментов, советуем посмотреть видео в начале и в конце статьи – там материал раскрыт более подробно и наглядно.

Прибор для измерения работы электрического тока и силы тока

Стоит отметить, что выбор конкретного прибора должен основываться не только на технических характеристиках, но и на условиях эксплуатации, диапазоне измеряемых токов, а также ожидаемой точности. Например, при мониторинге потребления электроэнергии в бытовых условиях обычно устанавливаются электросчетчики с определенной степенью точности и возможностью дистанционного считывания показаний. В то же время, в промышленных установках часто используются специализированные амперметры с высокой точностью и устойчивостью к повышенным нагрузкам.

Прибор для измерения работы электрического тока

Электросчетчики – это основное оборудование для измерения работы электрического тока, то есть количества потребленной или выработанной электроэнергии за определенный промежуток времени. В практической деятельности чаще всего встречаются индукционные, электронные и умные счетчики. Индукционные счетчики работают на принципе электромагнитной индукции и отличаются надежностью, но требуют регулярного технического обслуживания. Электронные счетчики получили широкое распространение благодаря высокой точности и множеству дополнительных функций, таких как передача данных и мониторинг параметров сети.

Для профилирования потребления или анализа работы электрооборудования достаточно часто применяется функция регистрации активной и реактивной энергии, встроенная в современные счетчики. Например, в промышленном цехе установка электронного счетчика с возможностью учета коэффициента мощности помогает не только контролировать потребление, но и выявлять нарушения в нагрузке, что напрямую влияет на экономию средств и безопасность эксплуатации.

Прибор для измерения силы тока

Амперметр – самый распространенный прибор для измерения силы тока. В зависимости от конструкции и условий применения, амперметры бывают аналоговыми (стрелочными) и цифровыми. Аналоговые приборы показывают моментальное значение тока и благодаря своей визуальной форме идеально подходят для оперативного контроля параметров в лаборатории или на пульте управления. Цифровые амперметры обеспечивают высокую точность и дополнительные функции, такие как фиксация максимальных значений и интеграция с системами мониторинга.

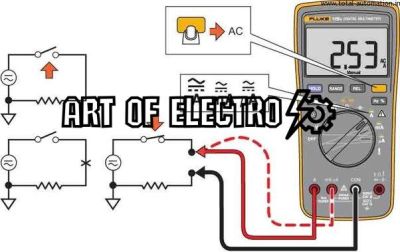

В реальных условиях измерение силы тока часто требует учета особенностей цепи: например, для токов большой величины применяются токовые трансформаторы, которые преобразуют величину тока до безопасного уровня, пригодного для измерения. Такой подход распространен при проверке работы силового оборудования с токами свыше 1000 ампер. В быту и малом промышленном секторе используются клещевые амперметры, которые позволяют измерять ток, не разрывая цепь, просто фиксируя прибор на проводнике.

Примеры практического применения

• В электроподстанциях сила тока тщательно контролируется амперметрами, чтобы избежать перегрузок и отключений оборудования. Если амперметр показывает отклонение от нормы, оперативный персонал может быстро принять меры.
• В жилых и коммерческих помещениях одним из главных приборов является счетчик электроэнергии. Его корректная работа гарантирует точность начисления оплаты и контроль расхода электричества.
• В техническом обслуживании промышленного оборудования измерение силы тока с помощью цифровых амперметров позволяет выявлять признаки износа двигателей и генераторов на ранних стадиях.

Принцип действия ваттметра как устройства для измерения электрической работы

Основной принцип измерения ваттметра базируется на одновременном учёте силы тока и напряжения в цепи. Ваттметр соединяют таким образом, чтобы ток проходил через токовую обмотку, а напряжение – через обмотку напряжения. Взаимодействие этих потоков электрической энергии создаёт механический момент, который отображается стрелкой на шкале прибора.

Как именно работает ваттметр на практике

Внутри классического электромеханического ваттметра установлены две обмотки: токовая (последовательная) и напряжения (параллельная). Токовая обмотка рассчитана на прохождение основного тока цепи и имеет малое сопротивление, чтобы минимизировать потерю энергии. Обмотка напряжения подключена параллельно нагрузке и имеет большое сопротивление, чтобы практически не влиять на режим работы цепи.

Когда через токовую обмотку проходит электрический ток, вокруг неё создаётся магнитное поле, пропорциональное силе тока. Одновременно напряжение, подаваемое на обмотку напряжения, создаёт свой магнитный поток. Взаимодействие этих двух потоков порождает крутящий момент, который приводит в движение подвижную часть прибора. Чем больше произведение тока и напряжения, тем сильнее отклоняется стрелка, показывая реальную мощность.

• Практический пример: В цепи с напряжением 220 В и током 5 А, при определённом коэффициенте мощности ваттметр отобразит мощность, близкую к 1100 Вт, если нагрузка резистивная.
• Если же в цепи присутствуют реактивные элементы (индуктивность, ёмкость), показания ваттметра будут меньше произведения напряжения на ток, так как прибор измеряет активную, а не полную мощность.

Важно понимать, что ваттметр напрямую измеряет работу электрического тока, преобразуя её в механическое отклонение шкалы. Это отличие от амперметра, который показывает силу тока как мгновенный параметр, а не произведённую работу. Ваттметры широко применяются для контроля потребления электроэнергии в промышленных и бытовых установках, а также в лабораторных условиях при настройке и диагностике электрических схем.

Для повышения точности измерений современные приборы нередко оборудуются электронными компонентами, которые учитывают фазовые сдвиги между током и напряжением. Это особенно важно в электросетях с нагрузками, содержащими сложные импедансы. Аналоговые ваттметры требуют правильного подключения и периодической калибровки, чтобы исключить ошибки, связанные с намагничиванием и износом механической части.

Конструкция и особенности амперметра для точного измерения силы тока в цепи

Ключевой элемент амперметра – это чувствительный измерительный механизм, часто выполненный в виде катушки с подвижной системой. Именно от качества этой системы зависит, насколько точно прибор сможет отобразить реальную силу тока. В конструкции современных приборов широко применяются шунты, позволяющие измерять большие токи без риска повреждения внутреннего механизма, сохраняя при этом точность и линейность показаний.

Основные конструктивные элементы амперметра

• Измерительная катушка: В механических амперметрах ток, проходящий через катушку, создает магнитное поле, взаимодействующее с постоянным магнитом. Это взаимодействие приводит в движение подвижную часть, связанной с указателем. Качество изготовления катушки и магнитной системы определяет чувствительность и стабильность прибора.
• Шунт: Для измерения силы тока, превышающей допустимый предел механизма амперметра, используется внешнее или встроенное сопротивление – шунт. Он позволяет направлять большую часть тока мимо чувствительного элемента. Например, при измерении тока в 10 ампер при максимальном номинале амперметра в 1 ампер, шунт должен корректно распределить ток, обеспечивая достоверность показаний.
• Корпус и шкала: Прозрачная крышка защищает внутренние детали от пыли и механических повреждений, а шкала должна быть четко размечена, чтобы оператор мог легко считывать данные.
• Клеммы подключения: Надежность контактов имеет первостепенное значение. В промышленной практике часто применяются быстросъемные разъемы или винтовые клеммы, обеспечивающие стабильный токосъем без риска искрения.

Особенности, влияющие на точность измерений

Одним из часто встречающихся факторов, влияющих на точность амперметра, является внутреннее сопротивление прибора. Чем оно ниже, тем менее заметно влияние амперметра на работу цепи. В идеале это значение должно быть минимальным, чтобы при включении амперметра в последовательность не возникало дополнительного падения напряжения и не искажались результаты измерений.

Кроме того, в современных цифровых амперметрах применяется техника компенсации помех и фильтрация сигнала, что особенно важно при работе с переменным током и в загрязненных электромагнитно условиях. Примером служит использование интегрирующих схем и токовых трансформаторов в измерительной цепи, что повышает точность и надежность прибора.

Практические рекомендации по выбору и использованию амперметра

1. Определение диапазона измерений: Перед подключением амперметра важно выбрать прибор с диапазоном, соответствующим максимальному току в цепи. Например, если ожидаемый ток колеблется в пределах 0–5 ампер, оснащенный внутренним шунтом амперметр на 10 ампер позволит избежать перегрузок и повысит долговечность прибора.
2. Подключение амперметра последовательно: Для корректных замеров прибор всегда включается в цепь последовательно. Несоблюдение этого правила может привести к снятию ложных показаний и даже повреждению амперметра.
3. Выбор типа амперметра: В цепях постоянного тока предпочтительно использовать электромеханические или цифровые амперметры с постоянным магнитом, а в цепях переменного тока – приборы с токовыми трансформаторами или электронные мультиметры с функцией измерения переменного тока.
4. Регулярная калибровка: Практический опыт показывает, что для поддержания точности измерений рекомендуется проводить периодическую проверку амперметров на заводском или поверочном оборудовании, особенно при интенсивной эксплуатации в производственной среде.

Итоги по теме: Приборы для измерения работы электрического тока и силы тока в промышленности

Основная ценность таких приборов – в их способности предоставлять оператору достоверные данные в режиме реального времени. Это позволяет оперативно реагировать на любые отклонения, вовремя проводить техническое обслуживание и планировать развитие производства с учётом энергоэффективности.

• Выбор прибора по назначению: важно подобрать измерительный прибор, учитывая тип тока (постоянный или переменный), диапазон нагрузок и требуемую точность. Это сэкономит время и минимизирует ошибки.
• Регулярная калибровка и проверка: для поддержания точности измерений жизненно необходимо проводить плановые проверки приборов. Пренебрежение этим ведёт к неточным данным и, как следствие, к неправильным управленческим решениям.
• Интеграция в систему автоматизации: современные приборы легко подключаются к компьютерным системам и позволяют автоматизировать сбор информации, что упрощает контроль и анализ работы электрооборудования.
• Обучение персонала: квалифицированные специалисты могут правильно интерпретировать результаты измерений и использовать данные для повышения производительности и безопасности.

Знания и навыки работы с этими приборами откроют новые возможности в будущем. С одной стороны, это путь к снижению расходов и повышению энергоэффективности, а с другой – к более устойчивому и экологичному производству. Освоив основы, можно смело смотреть вперёд, ведь электроэнергетика – это драйвер прогресса в любой индустрии.

Не бойтесь экспериментировать и внедрять новые технологии в свою работу – так вы сделаете производство лучше и, что немаловажно, подарите себе спокойствие, зная что всё под контролем!
