Как изменяется сопротивление цепи при замыкании ключа: влияние на общее сопротивление

Когда мы включаем или замыкаем переключатель в электрической цепи, меняются условия прохождения тока, и вместе с этим изменяется общее сопротивление системы. Понимание того, как именно эти изменения происходят, важно для всех, кто интересуется электротехникой или просто хочет разобраться в принципах работы простых схем. В статье мы разберём, каким образом сокращение путей для тока влияет на показатели сопротивления, и почему это имеет значение для работы всей цепи. Чтобы полностью овладеть темой и увидеть всё наглядно, советую уделить время просмотру видео, которое размещено как в начале, так и в конце материала – там всё объяснено детально и на доступных примерах.

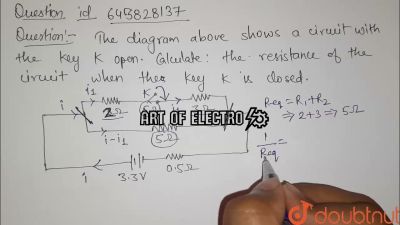

Влияние замыкания ключа на эквивалентное сопротивление последовательной цепи

Когда ключ в последовательной цепи замыкается, он фактически создает параллельный путь для тока, что изменяет общую структуру цепи. Из-за этого механизм расчёта становится несколько иным, и сопротивление цепи уменьшается. Практический опыт показывает, что даже простое замыкание ключа может значительно снизить эквивалентное сопротивление, что важно учитывать при проектировании и обслуживании электроустановок.

Практический пример и объяснение

Рассмотрим последовательную цепь с тремя резисторами по 100 Ом каждый и ключом, который подключен параллельно к одному из резисторов. Изначально при разомкнутом ключе эквивалентное сопротивление цепи складывается из суммы всех трех резисторов – это 300 Ом.

После замыкания ключа ток получает альтернативный путь, минуя резистор, к которому подключен замкнутый ключ. В результате сопротивление этого участка оказывается практически нулевым (если учитывать идеальный ключ), и общее сопротивление цепи уменьшается:

• Раньше: 100 + 100 + 100 = 300 Ом;
• После замыкания ключа: 100 + 0 + 100 = 200 Ом.

Таким образом, замыкание ключа привело к сокращению эквивалентного сопротивления на треть. Это напрямую влияет на ток в цепи и мощность, рассеиваемую на элементах.

Рекомендации и важные моменты

• Учитывайте падение напряжения: При замыкании ключа в реальных условиях токи могут резко возрасти, что ведет к перегреву и быстрому износу элементов.
• Контроль над интеграцией ключей: В промышленных схемах применение ключей требует точного расчёта, чтобы предупредить повреждение оборудования и обеспечить стабильную работу.
• Выбор ключей с подходящей силой тока: Используйте ключи, рассчитанные на максимальный ток, возникающий при снижении сопротивления, чтобы исключить аварийные ситуации.

Опыт показывает, что своевременный анализ изменений сопротивления, возникающих при замыкании ключа в последовательной цепи, позволяет не только оптимизировать работу систем, но и повысить их надежность в долгосрочной перспективе.

Изменения напряжения и силы тока в цепи при замыкании ключа с параллельными элементами

При замыкании ключа в электрической цепи, содержащей параллельные резистивные элементы, происходит заметное изменение как напряжения, так и силы тока. Понимание этих процессов важно для правильного проектирования и эксплуатации электрических схем, особенно когда требуется контроль параметров нагрузки.

Когда в цепи замыкается ключ, параллельные сопротивления начинают совместно влиять на общее сопротивление цепи, что ведет к его уменьшению. Это, в свою очередь, изменяет ток, проходящий через каждый элемент, и распределение напряжения по цепи.

Особенности изменения напряжения и тока в параллельной цепи

В параллельном соединении ключевых элементов напряжение на каждой ветви остается практически одинаковым и равно напряжению источника питания. Эта особенность обусловлена тем, что каждая параллельная ветвь напрямую подключена к двум общим точкам цепи.

Например, если у нас есть источник напряжения 12 В и две параллельные ветви с resistors, то после замыкания ключа напряжение на каждом сопротивлении останется около 12 В. При этом, благодаря уменьшению общего сопротивления, сила тока в цепи увеличивается.

• Общее сопротивление: при добавлении параллельных элементов общее сопротивление снижается, так как ток получает дополнительные пути прохождения.
• Сила тока: общая сила тока в цепи возрастает, так как теперь суммируется ток через каждую параллельную ветвь.
• Напряжение на элементах: сохраняется приблизительно на уровне источника – отличный пример стационарной работы параллельного соединения.

На практике, например, при замыкании ключа в цепи с двумя параллельными резисторами по 100 Ом каждый и источником 12 В, общее сопротивление цепи снизится до 50 Ом. Соответственно, согласно закону Ома, сила тока увеличится в два раза, по сравнению с цепью, где включен один резистор. Такая схема часто используется для регулирования нагрузки и защиты от перегрева элементов.

Важно учитывать, что скачок тока при замыкании ключа происходит мгновенно, что требует использования защитных устройств, таких как предохранители или автоматические выключатели. При этом именно напряжение источника задает уровень суммарного напряжения на каждой параллельной ветви, что существенно при проектировании цепей с различными номиналами сопротивлений.

Роль внутреннего сопротивления источника и ключа в изменении общего сопротивления цепи

При замыкании ключа в электрической цепи общее сопротивление изменяется не только за счёт подключения дополнительного участка, но и из-за внутреннего сопротивления источника питания и самого ключа. Эти факторы влияют на величину сопротивления и, соответственно, на характеристики всей цепи.

Внутреннее сопротивление источника может существенно увеличить общее сопротивление цепи, снижая ток и эффективность передачи энергии. Ключ, даже в замкнутом состоянии, обладает небольшим, но заметным сопротивлением, которое также влияет на итоговое значение.

Ключевые моменты роли внутреннего сопротивления

• Внутреннее сопротивление источника ограничивает максимальный ток в цепи и увеличивает суммарное сопротивление.
• Сопротивление ключа
• Совокупное сопротивление складывается из внешних нагрузок и внутренних сопротивлений, что важно учитывать при анализе работы цепи.
• Изменения сопротивления при замыкании ключа отражаются на токе и напряжении, определяя эффективность схемы.
