Как определить сопротивление амперметра: методы и расчёты

Когда работаешь с измерительными приборами, важно понимать, как их характеристики влияют на общую электрическую цепь. В случае амперметров, ключевую роль играет величина, показывающая, какое сопротивление создаёт сам прибор при измерениях. Знать этот параметр нужно не только для точных подсчётов, но и чтобы избежать ошибок в экспериментах и практических задачах. В статье расскажем, каким способом можно установить сопротивление этого прибора без лишних сложностей, а для тех, кто хочет разобраться во всех тонкостях, советуем взглянуть на прикреплённые в начале и конце материала видеоматериалы – там всё подробно и наглядно объяснено.

Принципы работы амперметра и влияние внутреннего сопротивления на точность измерений

Внутреннее сопротивление амперметра, хоть и минимально, вносит определённые искажения в измеряемые значения. Принцип работы амперметра основан на прохождении тока через его измерительный механизм, и сопротивление прибора создаёт дополнительное сопротивление в цепи. В результате, если внутреннее сопротивление слишком велико, ток уменьшается, а показания становятся ниже реального уровня.

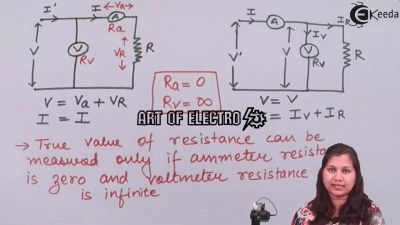

Роль внутреннего сопротивления в работе амперметра

Для понимания важности внутреннего сопротивления амперметра достаточно представить простую цепь с резистором и амперметром. Если внутреннее сопротивление амперметра высокое, оно добавляет дополнительную нагрузку к цепи. Это особенно критично при измерении токов в цепях с низким сопротивлением, например, в электронике низкого напряжения.

Чем ниже внутреннее сопротивление, тем точнее амперметр отражает реальное значение тока. Практически во всех промышленных и лабораторных амперметрах оно сводится к минимуму – от долей ома до нескольких миллиом. Для сравнения, если ток в цепи составляет 1 ампер, а внутреннее сопротивление амперметра – 0,1 ома, то потери энергии в приборе будут равны 0,1 ватта, и ток действительно уменьшится.

• Высокое внутреннее сопротивление: снижает ток, так как добавляет дополнительное сопротивление, что ведёт к заниженным показаниям.
• Низкое внутреннее сопротивление: минимально влияет на ток, обеспечивая высокую точность измерений.

По опыту работы с амперметрами, особенно в автомобильной электронике и при диагностике электронных блоков, важно понимать, что неправильный выбор прибора с высоким внутренним сопротивлением может привести к неверной оценке состояния цепи. Иногда лучше использовать клещевой амперметр или мультиметр с функцией измерения тока с минимальным сопротивлением, который подключается более продуманно.

Примеры влияния внутреннего сопротивления на точность измерения

В лабораторных условиях при тестировании цепей с током около 0,5 ампера амперметр с внутренним сопротивлением примерно 0,05 ома может сместить показания на порядок 2-3%. Это не критично при грубом замере, но для точных испытаний – уже значительная погрешность.

В промышленной автоматике, где токи достигают десятков ампер, внутреннее сопротивление в 0,01 ома практически незаметно, но если поле измерения малое, ошибка становится ощутимой и должна учитываться. Умение определить сопротивление амперметра и его влияние на измерение позволяет подобрать оптимальный прибор и корректно интерпретировать результаты.

Методика измерения внутреннего сопротивления амперметра с помощью цифрового мультиметра

Наиболее доступный и эффективный способ измерения внутреннего сопротивления – использование цифрового мультиметра с функцией измерения сопротивления. Несмотря на кажущуюся простоту, метод имеет свои особенности, которые важно учитывать для получения достоверных результатов.

Пошаговая инструкция по измерению сопротивления амперметра

1. Отключите амперметр от схемы. Перед тем как определить сопротивление амперметра, необходимо снять его с токовой цепи. Измерения в подключённом состоянии невозможны, так как прибор создаёт замкнутую цепь и может показать некорректные данные.
2. Переключите мультиметр в режим измерения сопротивления. Для этого установите переключатель прибора на соответствующий диапазон ОМ (?). Если мультиметр неавтоматический, выбирайте диапазон с учётом предполагаемого низкого сопротивления амперметра – обычно это доли ома.
3. Считайте показание мультиметра. Обычно внутреннее сопротивление амперметра находится в диапазоне от десятых долей ома до нескольких ом, в зависимости от типа и класса прибора. Цифровое значение будет отражать именно тот параметр, который важен при дальнейшем анализе.

Например, при измерении сопротивления универсального амперметра с измерительным током до 10 А, на цифровом мультиметре может быть показано значение около 0.05 ОМ. Это указывает на низкое внутреннее сопротивление, что характерно для амперметров, так как высокая величина могла бы искажать измеряемый ток.

Практические советы и рекомендации

• Учитывайте погрешности мультиметра. При измерении небольших сопротивлений цифровой мультиметр может показывать значения с некоторой степенью неопределённости из-за особенностей конструкции и контактов щупов.
• Используйте функцию 'нулевой баланс' (если доступна). Некоторые мультиметры поддерживают функцию компенсации сопротивления щупов, что позволяет повысить точность определения внутреннего сопротивления амперметра.
• Проверяйте исправность измерительного прибора. Если значение сопротивления заметно выше номинала, это может свидетельствовать о повреждении шунта или контактной группы в амперметре.

Таким образом, выявить внутреннее сопротивление амперметра с помощью цифрового мультиметра – задача, выполнимая практически в любых условиях при соблюдении простой последовательности действий и внимательном подходе к деталям.

Влияние конструктивных особенностей амперметра на внутреннее сопротивление

Внутреннее сопротивление амперметра напрямую зависит от его конструктивных особенностей, что влияет на точность измерений и общую работу цепи. Знание этих особенностей помогает правильно подобрать прибор и минимизировать погрешности.

Основные конструктивные элементы амперметра, такие как тип измерительного механизма, материалы и способ включения в цепь, определяют диапазон изменения внутреннего сопротивления.

Ключевые факторы, влияющие на внутреннее сопротивление амперметра:

• Тип измерительного механизма: электромагнитные, электронные и цифровые амперметры имеют разные внутренние характеристики, что сказывается на сопротивлении.
• Материалы движущихся частей: использование качественных проводников снижает сопротивление.
• Способ подключения: последовательное подключение требует минимального внутреннего сопротивления, чтобы не искажать показания.
• Диапазон измерений: расширение диапазона часто сопровождается установкой шунтирующих резисторов, меняющих общее сопротивление прибора.
• Конструкция шунта: влияет на точность и величину внутреннего сопротивления.
