Как найти и определить удельное электрическое сопротивление: методы расчёта и формулы

Чтобы понять, насколько конкретный материал противостоит электрическому току, нужно разобраться в методах определения его внутреннего сопротивления на единицу объема. Процесс этот довольно практичный и основывается на нескольких измерениях, а также учёте свойств образца. Если хочется досконально вникнуть в нюансы и увидеть пошаговые примеры, советуем обязательно заглянуть в видео, расположенное в начале и в конце этой статьи – там тема раскрыта гораздо детальнее и нагляднее.

Физический смысл и математическое определение удельного электрического сопротивления

Если говорить простыми словами, удельное сопротивление помогает понять: при прочих равных условиях, насколько сложнее или легче электронам 'пробраться' через материал. Например, у меди удельное сопротивление очень низкое, что делает её отличным проводником, тогда как у резины оно высокое, и такая изоляция практически не пропускает ток.

Математическое определение

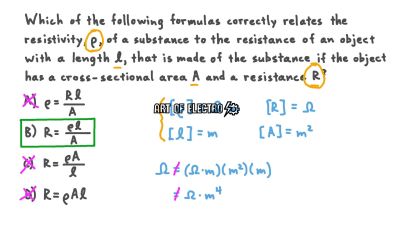

Математически удельное электрическое сопротивление определяется как отношение сопротивления проводника к геометрическим параметрам – длине и площади поперечного сечения. Это позволяет стандартизировать измерения, исключая влияние размеров конкретного образца. В практической работе часто используют этот показатель для сравнения разных материалов без учета формы и размера образца.

Например, если у нас есть металлический проводник длиной в 1 метр и площадью сечения 1 квадратный миллиметр, и его сопротивление составляет 0,0175 Ом, то удельное сопротивление этого материала также будет 0,0175 Ом·мм?/м. Такой подход позволяет легко искать материалы с желаемыми электротехническими свойствами для конкретных задач.

• Практическое значение: зная удельное сопротивление, можно рассчитать сопротивление проводника любой длины и сечения – это часто применяется при проектировании электрических сетей и компонентов.
• Зависимость от температуры: важно учитывать, что удельное сопротивление изменяется с температурой, поэтому в инженерных расчетах всегда уточняют условия измерения.

С профессиональной точки зрения, понимание физического смысла и правильное использование удельного электрического сопротивления позволяет оптимизировать выбор материалов и улучшить надежность электрических систем. Для инженера это один из ключевых параметров при работе с электропроводящими материалами и разработке приборов, особенно когда критичны точность и долговечность.

Практические методы лабораторного измерения удельного сопротивления проводников и материалов

Самым распространённым и точным способом является четырехзондовый метод, который широко используется в электрофизических лабораториях. Его суть заключается в исключении влияния контактного сопротивления на результаты, что особенно важно при работе с тонкими пленками и проводниками малого сечения. Однако не менее важны и другие методы, актуальные для материалов с разной структурой и формой образца.

Четырехзондовый метод

Четырехзондовый метод измерения удельного сопротивления основан на использовании четырех последовательно расположенных электродов. Два крайних электрода подают ток через образец, а два внутренних измеряют падение напряжения, которое возникает именно на исследуемом участке. Такая схема позволяет минимизировать влияние сопротивления контактов и проводов, что существенно повышает точность.

Пример: при измерении проводника с длиной между внутренними зондами 10 мм и диаметром 1 мм, с падением напряжения в 0,02 В при силе тока 0,5 А, можно с высокой точностью определить удельное сопротивление материала. Важно обеспечить надежный контакт зондов с поверхностью и устойчивое прохождение тока без перегрева.

Метод ван дер Пау

Метод ван дер Пау используется преимущественно для измерения удельного сопротивления тонких однородных пленок и полупроводниковых материалов. В основе лежит четырехконтактное расположение электродов на квадратной или круглой пластине. Этот способ позволяет измерять сопротивление без зависимости от формы и размеров образца, что делает его универсальным для лабораторных целей.

Метод двухконтактного измерения

Двухконтактный метод – самый простой способ, часто используемый для первичной оценки свойств материалов. При этом способе ток подается и напряжение снимается на одних и тех же двух контактах. Главный недостаток – включение сопротивления контактов в итоговое измерение, что может значительно исказить результаты при малом сопротивлении образца.

Тем не менее, этот метод оправдан при измерениях толстой проволоки или крупных проводников с низким сопротивлением, где влияние контактного сопротивления не существенно. Например, при измерении медного провода толщиной около 2 мм и длиной 1 м двухконтактный метод может дать приемлемую точность для инженерных расчетов.

Измерения с использованием мостов переменного тока

В ряде случаев для определения удельного сопротивления применяют специализированные измерительные мосты, работающие на переменном токе. Такие приборы позволяют компенсировать индуктивные и емкостные составляющие в сопротивлении, которые могут влиять на результаты при работе с материалами, имеющими сложную структуру или высоким уровнем шума.

Применение мостов требует тщательной подготовки образца и калибровки оборудования. Опытные специалисты отмечают, что регулярные проверки и соблюдение стандартных процедур измерения значительно повышают воспроизводимость данных и доверие к результатам.

Практические советы при измерениях

• Подготовка образца: поверхность должна быть чистой и гладкой, чтобы обеспечить хороший контакт зондов.
• Температурный контроль: удельное сопротивление чувствительно к температуре, поэтому измерения лучше проводить в стабильных условиях.
• Калибровка оборудования: регулярная проверка приборов и использование эталонных стандартов повышает точность.
• Повторность измерений: для минимизации случайных ошибок измерения повторяют несколько раз, усредняя результаты.

Влияние температуры и структуры материалов на точность определения удельного электрического сопротивления

Температура и внутренняя структура материала существенно влияют на точность измерения удельного электрического сопротивления. Понимание этих факторов помогает избежать ошибок при определении и повысить достоверность результатов.

Температурные изменения вызывают колебания в движении электронов, что отражается на сопротивлении. При повышении температуры сопротивление, как правило, увеличивается, что нужно учитывать для корректного измерения.

Ключевые аспекты влияния температуры и структуры материала:

• Температурная зависимость: Сопротивление меняется с температурой, что требует стабилизации условий измерения или температурной компенсации.
• Структурная неоднородность: Включения, дефекты и внутренние напряжения влияют на путь прохождения тока, искажают результаты.
• Поликристаллическая структура: Зернистость и границы зерен могут вызывать дополнительное рассеяние электронов, изменяя сопротивление.
• Чистота материала: Примеси и загрязнения оказывают заметное влияние на сопротивление, снижая точность измерения.
• Метод измерения: Выбор техники и условия проведения должны учитывать температурные и структурные особенности образца.

Учет температуры и структуры материала позволяет повысить точность измерений удельного электрического сопротивления, избегая систематических ошибок и получая более достоверные данные.
