Как включить и правильно подключить вольтметр для измерения напряжения

Чтобы точно определить уровень электрического потенциала в цепи, важно правильно настроить прибор и подключить его согласно основным правилам. В процессе измерения необходимо учитывать полярность, выбор подходящего диапазона и особенности контактов, чтобы избежать ошибок и повреждений оборудования. Если хотите разобраться в нюансах и увидеть все этапы наглядно, советую сразу в начале и в конце статьи просмотреть видеоматериалы – там этот процесс показан детально и просто.

Как включить вольтметр для измерения напряжения и правильно подключить его

Перед началом работы убедитесь, что прибор исправен, а диапазон измерения установлен адекватно ожидаемому уровню напряжения. Например, если предполагается измерить напряжение около 12 В, установка диапазона на 20 В позволит получить более точные данные и защитит прибор от перегрузки.

Практические рекомендации по подключению и настройке вольтметра

• Выбор режима и диапазона измерения. На цифровом мультиметре необходимо переключить режим вольтметра (обозначается символом 'V' с прямой линией для постоянного напряжения или волнистой линией для переменного). Важно выбрать диапазон, который превышает максимальное ожидаемое напряжение. Если есть функция автоопределения, используйте ее для упрощения процесса.
• Подключение тестовых щупов. Красный щуп подключается к положительному контакту цепи, черный – к общему или земледельному проводу. Такой порядок подключения помогает избежать ошибок и сохраняет правильную полярность измерения, что особенно важно для постоянного напряжения.
• Проверка и считывание показаний. После подключения устройства внимательно наблюдайте за показаниями на дисплее. На цифровых приборах значение высвечивается сразу, на аналоговых – стрелка укажет величину напряжения. Если наблюдаются скачки или нестабильность показаний, проверьте надежность контактов и исправность щупов.

Опыт показывает, что неправильное подключение вольтметра – например, последовательное включение или перепутывание полярности – может привести не только к ошибке измерения, но и к повреждению прибора. При работе с напряжениями свыше 50 В следует использовать специализированные щупы с изоляцией и соблюдать дополнительные меры безопасности.

В реальной практике нередко встречаются ситуации, когда требуется измерить напряжение на отдельных компонентах схемы с малыми значениями напряжения – от нескольких вольт до десятков милливольт. В таких случаях рекомендуется использовать вольтметры с максимальной точностью и возможностью установки низкого диапазона измерения. Это обеспечивает более информативные показания и помогает своевременно выявлять неполадки.

Принцип работы вольтметра и особенности подключения к цепи постоянного напряжения

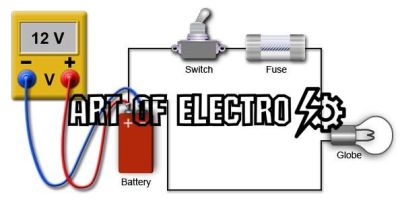

При работе с постоянным напряжением вольтметр подключается параллельно к изучаемому участку цепи. Это ключевое правило, которое нужно соблюдать, чтобы избежать искажений измеряемого значения. В отличие от амперметра, который включается последовательно, вольтметр не должен влиять на ток в цепи, поэтому его внутреннее сопротивление должно быть максимально высоким.

Особенности подключения вольтметра к постоянному напряжению

• Высокое внутреннее сопротивление: Вольтметры имеют большое сопротивление (обычно в мегомах), что минимизирует нагрузку на измеряемую цепь.
• Правильное подключение полярности: Для постоянного напряжения соблюдение полярности обязательно – это предотвращает повреждения прибора и обеспечивает достоверные измерения.
• Избегание замыканий: Нельзя подключать вольтметр последовательно к нагрузке или делать «короткое замыкание» через прибор, так как он рассчитан на параллельное включение.

Если же попытаться подключить вольтметр последовательно, прибор либо покажет ноль, либо сгорит – так как он не предназначен для прохождения существенного тока. Этот пример наглядно демонстрирует, почему важно знать принцип работы вольтметра и особенности подключения к цепи постоянного напряжения.

Технические требования и правила безопасности при подключении вольтметра к источникам переменного напряжения

При измерении переменного напряжения крайне важно соблюдать технические требования и нормы безопасности, чтобы избежать повреждения оборудования и травм человека. Вольтметр предназначен для измерения напряжения без разрыва цепи, его подключают параллельно нагрузке или к точкам измерения. Однако неправильное подключение или использование устройства вне рекомендаций производителя может привести к неверным результатам и даже электрическому пробою.

Первое и основное правило – выбирайте вольтметр с соответствующим максимальным диапазоном измерений. Например, если предполагается измерение сети с напряжением 230 В, прибор должен иметь запас по пределу измерения не менее 300 В. Использование устройства с заниженным рейтингом может привести к выходу из строя или опасной ситуации. Кроме того, при работе с высоковольтными источниками рекомендуется применять дифференциальные или изолированные вольтметры для минимизации риска поражения электрическим током.

Основные технические требования

• Правильное подключение: Вольтметр подключают параллельно источнику напряжения. Нельзя включать вольтметр последовательно, это приведет к его поломке.
• Диапазон измерений: Следует выбирать диапазон, превышающий максимальное ожидаемое напряжение. Например, при измерении в сети до 400 В рекомендуют использовать вольтметры с верхним пределом не меньше 600 В.
• Полярность контактов: Для переменного напряжения полярность обычно не важна, но для некоторых цифровых приборов соблюдение принципа подключения «фаза-ноль» улучшает точность.
• Изоляция и класс защиты: При работе с переменным напряжением необходимо использовать устройства, имеющие класс защиты не ниже IP54 и двойную или усиленную изоляцию.
• Соответствие оборудованию: Вольтметр должен соответствовать категории измерений (CAT), например, CAT II или CAT III, в зависимости от характера сети.

Правила безопасности при подключении вольтметра к источникам переменного напряжения

1. Перед подключением обязательно отключите питание или убедитесь, что корпус и провода не находятся под напряжением.
2. Используйте защитные средства: диэлектрические перчатки, инструмент с изолированными ручками, а также защитные очки, особенно при работе с высокими напряжениями.
3. Подключение проводов вольтметра выполняйте только исправными щупами с целой изоляцией. Повреждения изоляции могут привести к короткому замыканию.
4. Не касайтесь металлических частей щупов во время измерения, особенно при подключении к источникам переменного напряжения выше 50 В.
5. Убедитесь, что рабочее место сухое и чистое; влажность значительно повышает риск поражения электрическим током.
6. Во время работы с сетью повышенного напряжения используйте вольтметры с защитой от перегрузок. При скачках напряжения такой прибор не выйдет из строя и сохранит точность измерений.

Для наглядного понимания правильности выбора и подключения приведём пример. Допустим, необходимо измерить напряжение 400 В в промышленной цепи. Здесь рекомендуется использовать цифровой вольтметр с верхним пределом не менее 600 В и классом защиты CAT III. При подключении щупов прибор включается параллельно проводам, нельзя заменять щупы с повреждённой изоляцией.

Также важно помнить, что при работе с источниками переменного напряжения зачастую встречаются помехи и паразитные напряжения, поэтому выбор качественного вольтметра с высокой помехоустойчивостью поможет получить точные показания и сохранить безопасность.

Практическое руководство по подключению вольтметра в электрических схемах

Вольтметр применяется для измерения напряжения в электрических цепях. Правильное подключение прибора позволяет получить точные данные и избежать повреждений как прибора, так и самой схемы.

Основное правило подключения вольтметра – включать его параллельно к измеряемым элементам. Это обеспечивает измерение разности потенциалов без нарушения работы цепи.

Ключевые моменты подключения вольтметра

• Параллельное включение: вольтметр подключается непосредственно к двум точкам, между которыми нужно измерить напряжение.
• Высокое внутреннее сопротивление: вольтметр должен иметь большое сопротивление, чтобы практически не влиять на ток в цепи.
• Запрещено последовательное подключение: вольтметр не предназначен для включения последовательно, так как это может привести к неправильным показаниям и повреждению прибора.
• Выбор диапазона измерений: перед подключением следует установить подходящий измерительный диапазон, чтобы избежать перегрузки.

Особенности подключения в различных схемах

1. В простых цепях постоянного тока: подключение вольтметра параллельно источнику напряжения или нагрузке.
2. В сложных схемах с несколькими элементами: важно выбирать точки подключения, соответствующие конкретному участку для точного измерения.
3. Измерение переменного напряжения: соблюдение правильной полярности и диапазона входного напряжения для получения корректных показаний.

Соблюдение этих правил обеспечивает надежность и точность измерений, а также безопасность работы с вольтметром в разных электрических схемах.
