Как найти среднее напряжение и определить среднее напряжение: методы и формулы

Среднее значение напряжения часто становится ключевым параметром при анализе электрических цепей и устройств. Понимание того, как его правильно вычислить, помогает в оценке работы различных электронных компонентов и систем. В статье разберём основные подходы к вычислению и методы, которые помогут получить точные результаты без лишних сложностей. Для более глубокого погружения и наглядных примеров рекомендую взглянуть на видео, расположенные в начале и конце материала – там вся тема раскрыта гораздо подробнее и проще.

Как найти среднее напряжение: полное руководство

Опыт показывает, что многим специалистам сложно сразу интуитивно определить, как найти среднее напряжение наиболее точно и правильно. Для этого необходимо учитывать тип сигнала, длительность измерения и аппаратные средства, используемые при замерах. Рассмотрим основные подходы к вычислению среднего напряжения на практике, чтобы вы могли применять их в своей повседневной работе.

Определение среднего напряжения в постоянных и переменных токах

При работе с постоянным током среднее напряжение обычно совпадает с напряжением источника, однако при нестабильных условиях или наличии пульсаций измерение требует более тонкого подхода. Для переменного тока понятие среднего напряжения различается, в зависимости от формы волны сигнала – синусоидальной, прямоугольной или другой.

• Синусоидальный сигнал: Среднее напряжение определяется как усреднённое значение напряжения за полный период. Практический пример – сеть с номинальным напряжением около 230 В. Измерения осциллографом показывают, что среднее значение напряжения существенно меньше максимального пикового из-за формы сигнала.
• Прямоугольный сигнал: Среднее напряжение можно вычислить как отношение суммы значений в активной части сигнала к длительности периода. Чаще всего такими сигналами являются импульсы, используемые в цифровой технике и коммутационных источниках питания.

Для определения среднего напряжения в реальных условиях применяют специальные приборы – мультиметры с режимом измерения средней величины, осциллографы и цифровые анализаторы сигналов. Например, при измерении напряжения пульсаций на выходе выпрямителя мультиметр даст усреднённое значение, которое показывает текущее состояние фильтра нагрузки.

Практический способ определить среднее напряжение: пошаговая инструкция

1. Подготовка приборов: Выберите мультиметр или измерительный прибор с функцией усреднения напряжения. При необходимости используйте осциллограф для визуализации сигнала.
2. Подключение к цепи: Измерьте напряжение непосредственно на выходных клеммах источника или в точке, где важно определить среднее напряжение.
3. Регистрация показаний: При работе с переменным напряжением зафиксируйте показания за несколько циклов, чтобы учесть возможные колебания.
4. Анализ сигнала: Оцените форму волны – это поможет понять, насколько приближена к действительному среднему значению ваша измерительная аппаратура.
5. Расчёт или использование встроенных функций: Если прибор не имеет функции автоматического усреднения, вручную определите среднее значение по собранным данным.

Для практического примера: в цепи с пульсирующим напряжением, колеблющимся в диапазоне от 0 до 12 В с частотой 100 гц, среднее напряжение будет ближе к 6 В, если сигнал симметричен. Наблюдения в лаборатории подтверждают, что правильный выбор метода измерения помогает получить максимально точные и воспроизводимые результаты.

Определение и математические основы среднего напряжения в электротехнике

Математически среднее напряжение часто определяется как интеграл абсолютного значения мгновенного напряжения по времени, делённый на интервал интегрирования. Это позволяет получить значение, которое психофизически максимально близко отражает энергию или эффект, создаваемый напряжением. Зачастую, чтобы понять физический смысл среднего напряжения, используют примеры с прямоугольными, синусоидальными и сложными сигналами, где среднее напряжение даёт представление о «типичном» воздействии на нагрузку.

Объяснение и применение среднего напряжения

На практике среднее напряжение применяют при расчётах и оценках, когда важно измерить устойчивую или усреднённую величину электрического потенциала, например, в цепях постоянного тока с импульсами, или при анализе однополупериодных выпрямленных сигналов. Среднее напряжение – ключевой параметр при определении тепловых и энергетических нагрузок, потому что оно учитывает не только максимальные значения, но и длительность их воздействия.

Для понимания приведём простой пример. Рассмотрим напряжение, которое меняется от 0 до 10 В по прямоугольной форме с длительностью импульса 5 мс и периодом 10 мс. Среднее напряжение здесь не будет равно максимальному 10 В, а составит именно половину – 5 В. Это значение отражает реальный средний уровень энергии, подаваемой на нагрузку за время работы сигнала.

В случае синусоидального напряжения с амплитудой, скажем, 220 В, среднее значение напряжения за полный период будет равно нулю из-за симметрии положительной и отрицательной частей. Поэтому для переменного тока чаще используют понятия среднеквадратичного значения (RMS), однако среднее напряжение полезно при работе с однополупериодными или выпрямленными сигналами, где оно помогает выявить реальную эффективность напряжения.

• Среднее напряжение постоянного тока в простых цепях равно его постоянному значению.
• Среднее напряжение переменного тока
• Среднее напряжение импульсных сигналов определяется отношением длительности импульса к общему периоду, умноженным на амплитуду.

Такой подход к определению среднего напряжения широко применяется в силовой электронике, измерении и управлении нагрузками. Он позволяет экспериментально и теоретически оценить, какое напряжение реально воздействует на компоненты в течение определённого времени, и соответственно подобрать оптимальные параметры работы оборудования.

Методы вычисления среднего напряжения в переменном токе на практике

В профессиональной деятельности техника и инженера часто возникает задача определения среднего напряжения в цепях переменного тока. Правильное вычисление среднего напряжения необходимо для оценки эффективности оборудования, контроля качества электрических сетей и обеспечения безопасности эксплуатации. На практике существует несколько методов захвата и анализа этого параметра, которые позволяют получить точные и оперативные результаты без сложных вычислений.

Среднее напряжение переменного тока – это величина, характеризующая среднее значение напряжения за определённый промежуток времени или за один период колебания. При этом важно понимать, что среднее значение для синусоидального сигнала отличается от его действующего (эффективного) значения, и именно среднее напряжение часто необходимо для определённых технических расчетов и диагностики.

Методы вычисления среднего напряжения в переменном токе

Например, при измерении напряжения синусоидального тока с амплитудой около 100 В прибор покажет среднее напряжение около 63 В, что соответствует теоретическим ожиданиям для этого вида сигнала. В условиях эксплуатации это значительно упрощает работу, так как не требует ручных вычислений.

2. Вычисление среднего напряжения по замерам мгновенных значений. Если приборы не оснащены функцией автоматического расчёта среднего, для определения среднего напряжения на практике можно провести серию измерений с фиксированным интервалом по времени.

Например, с помощью осциллографа или мультиметра с функцией записи можно зафиксировать несколько напряжений в разных точках периода и затем вычислить среднее арифметическое из этих значений. Чем больше точек измерения будет учтено, тем выше точность результата. Такой метод особенно полезен при анализе сложных или искажённых сигналов, где стандартные приборы могут давать некорректные показания.

3. Использование форм-фактора и коэффициента пульсаций. В инженерной практике часто применяют эмпирические коэффициенты для перевода между разными видами напряжений – амплитудным, средним и эффективным. Это особенно удобно, если известна форма сигнала и можно предположить её идеализацию.

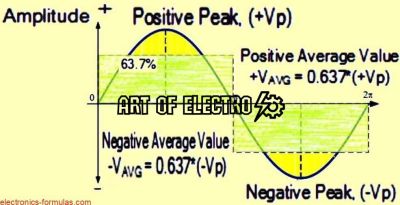

• Для чисто синусоидального напряжения среднее в абсолютном значении примерно равно 0,637 амплитуды.
• Для прямоугольных импульсов или других нестандартных форм сигналов соотношения меняются, и их можно уточнять экспериментально или по справочной литературе.

Как пример: если амплитуда сигнала составляет 120 В, то среднее напряжение будет около 76 В. В условиях практических измерений данное приближение позволяет быстро оценить величину без сложных вычислений.

4. Применение цифровой обработки сигналов. В современных системах контроля и автоматизации широко используются цифровые методы. Они включают в себя сбор данных с датчиков, их оцифровку и последующую обработку на микроконтроллерах или ПЛК. Здесь для расчёта среднего напряжения алгоритмы максимально точно интегрируют высокочастотную выборку напряжения по времени.

Такой подход позволяет не только получать среднее напряжение с высокой точностью, но и автоматически корректировать измерения в условиях искажённых или нестабильных сигналов, что часто происходит в реальных условиях эксплуатации электротехнического оборудования.

Применение среднего напряжения при анализе и проектировании электронных схем

При проектировании среднее напряжение используется для выбора оптимальных компонентов, обеспечения стабильной работы и повышения надёжности устройств. Его правильное определение позволяет прогнозировать тепловые режимы и минимизировать потери энергии.

Ключевые моменты применения среднего напряжения:

• Анализ сигнала: помогает оценить реальную нагрузку на элементы.
• Проектирование источников питания: позволяет правильно подобрать параметры стабилизаторов и фильтров.
• Оптимизация работы компонентов: предотвращает перегрев и продлевает срок службы.
• Расчет тепловых параметров: учитывает среднюю мощность, выделяемую в схеме.
• Повышение стабильности: снижает вероятность ошибок в работе электроники.
