Как понизить напряжение на 1 вольт: простые способы снижения напряжения на 1В

Если нужно уменьшить уровень напряжения ровно на один вольт, существует несколько эффективных способов сделать это без сложных приборов и заморочек. Важно знать, как правильно подобрать компоненты и построить схему, чтобы достичь необходимого результата и при этом избежать потерей в энергии или нестабильности. Для более глубокого понимания темы рекомендуем сначала посмотреть видео в начале статьи, а после прочтения обязательно заглянуть в заключительную часть – там собраны полезные практические примеры и дополнительные объяснения.

Как понизить напряжение на 1 вольт: эффективные методы регулировки

Опыт работы с электроникой и электросетями подсказывает, что подход выбора метода во многом зависит от оборудования и целей. Рассмотрим наиболее распространённые и проверенные методы, которые помогут эффективно снизить напряжение ровно на 1 вольт.

Использование последовательного резистора

Самый простой и доступный способ понизить напряжение – добавить резистор в цепь последовательно с нагрузкой. При этом величина резистора подбирается с учётом силы тока, потребляемого нагрузкой. С практической точки зрения, если нагрузка потребляет около 0,5 ампера, резистор с сопротивлением 2 Ом снизит напряжение около 1 вольта.

Однако стоит помнить, что этот метод подходит при относительно постоянном токе нагрузки. Если ток меняется, падение напряжения также изменится, что может повлиять на стабильность работы устройства.

Регуляторы напряжения и стабилизаторы

Для более точного и стабильного снижения напряжения применяются линейные регуляторы напряжения, к примеру, серии LM317 или аналогичные. Они позволяют плавно регулировать выходное напряжение, при этом точность снижения достигается благодаря отдельной настройке элемента регулирования.

В практическом использовании такие регуляторы отлично подходят для питания чувствительной электроники, когда важно получить стабильное напряжение с точностью до долей вольта. Для снижения на 1 вольт достаточно правильно настроить опорное напряжение и использовать внешний резистор для задания требуемого уровня.

Использование DC-DC преобразователей

Когда требуется уменьшить напряжение на 1 вольт с высокой эффективностью и минимальными потерями, оптимальным решением становятся импульсные DC-DC преобразователи. Такие устройства регулируют выходное напряжение с помощью быстро переключающихся транзисторов и индуктивности.

Например, если к входу поступает 12 вольт, преобразователь можно настроить на выход 11 вольт с очень высокой точностью. Кроме того, КПД таких устройств значительно превышает линейные регуляторы, что важно при питании от аккумуляторов или при ограниченных ресурсах.

Регулировка с помощью потенциометра

В некоторых схемах удобным вариантом будет установка потенциометра, который позволяет вручную менять сопротивление и, следовательно, напряжение на нагрузке. Метод часто применяется в лабораторных установках и демонстрационных стендах.

Например, подключив потенциометр последовательно с нагрузкой, можно плавно снизить напряжение с шагом менее 1 вольта, что обеспечивает гибкость настройки.

Практические советы по выбору метода

• Оцените тип нагрузки: постоянный или переменный ток;
• Определите необходимую точность: требуется ли стабилизация или допустимы колебания;
• Учитывайте тепловыделение: резисторы и линейные регуляторы выделяют тепло, что может потребовать радиаторов;
• Обратите внимание на энергоэффективность: при работе от батарей предпочтительнее использовать DC-DC преобразователи;
• Проверяйте параметры компонентов: номиналы резисторов, токовые нагрузки регуляторов и преобразователей.

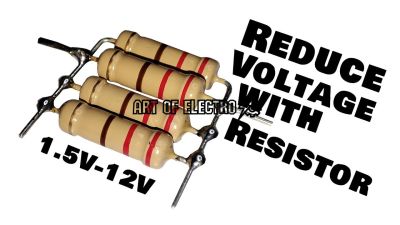

Использование последовательно включенного резистора для снижения напряжения на 1 вольт

Суть метода заключается в том, что резистор, подключенный последовательно с нагрузкой, создаёт падение напряжения пропорционально току, проходящему через цепь. Чтобы понизить напряжение именно на 1 вольт, необходимо правильно выбрать номинал резистора с учётом силы тока, потребляемого устройством.

Практический пример выбора резистора

Представим ситуацию: к источнику подаётся напряжение 12 В, а нагрузка потребляет ток около 100 мА. Для того чтобы снизить напряжение на 1 вольт, следует подобрать резистор, который создаст на себе это падение при токе 0,1 А. На практике это соответствует сопротивлению около 10 Ом.

Важно помнить, что мощность, рассеиваемая на резисторе, также должна учитываться. В данном примере сопротивление 10 Ом при токе 0,1 А будет выделять энергию порядка 1 ватта. Поэтому для долговечной и безопасной работы рекомендуется использовать резистор с запасом по мощности, например на 2 ватта.

Преимущества и ограничения метода

• Простота реализации – не требуется специальных компонентов или сложных схем.
• Легко подобрать нужное сопротивление, опираясь на известный ток нагрузки для точного понижения на 1 вольт.
• Недорогой подход с минимальными требованиями к монтажу.

Главное ограничение – зависимость величины падения напряжения от тока. Если ток нагрузки значительно меняется, напряжение на резисторе будет изменяться, и снижение 1 вольта уже не будет точным. Это делает данный метод менее эффективным в цепях с переменными нагрузками.

Практические советы

1. Перед выбором номинала резистора проверьте рабочий ток в вашей цепи, измеряя его мультиметром при нормальных условиях работы.
2. Лучше брать резистор с запасом по мощности не менее 50%, чтобы избежать перегрева и выхода из строя.
3. Если нагрузка нестабильна, рассматривайте альтернативные решения для снижения напряжения, например стабилизаторы или DC-DC преобразователи.

Применение линейных стабилизаторов напряжения для точного уменьшения на 1 вольт

Линейные стабилизаторы хорошо подходят для цепей с невысокой потребляемой мощностью и где важна точность выходного напряжения без значительных помех. В качестве примера можно рассмотреть ситуацию, когда необходимо понизить с 12 В до 11 В для питания чувствительных компонент. Использование качественного линейного стабилизатора позволит добиться нужного результата без сложных схем и с минимальными затратами на компоненты.

Как происходит снижение напряжения на 1 вольт с помощью линейного стабилизатора

Основная задача линейного стабилизатора – поддерживать стабильное выходное напряжение, используя внутренний элемент регулировки, чаще всего транзистор в активном режиме. Чтобы получить падение ровно на 1 вольт, выбирают стабилизатор с заданным уровнем выходного напряжения или настраивают регулируемый стабилизатор с помощью внешнего делителя напряжения.

• Фиксированные стабилизаторы. Например, популярные серии стабилизаторов типа 78xx предоставляют фиксированные напряжения, но если требуется понизить всего на 1 вольт, можно подобрать модель на 11 В при входном 12 В или использовать комбинацию с дополнительными элементами.
• Регулируемые стабилизаторы. Стабилизаторы типа LM317 позволяют задавать выходное напряжение с точностью, используя резистивный делитель. Такой способ особенно удобен, если напряжение нужно подстраивать под конкретные требования.

Практический совет: чтобы снизить напряжение ровно на 1 вольт, важно учитывать минимальный перепад напряжения, необходимый для правильной работы стабилизатора. Для большинства классических линеек это значение составляет около 2–3 В. Однако существуют малопадные (Low Dropout, LDO) стабилизаторы, которые способны удерживать стабильное напряжение при разнице менее 1 В. Эти устройства отлично подходят для задач точного понижения напряжения, если входное напряжение не слишком далеко превышает выходное.

Пример практического применения

Допустим, требуется снизить напряжение питания платы с 5 В до 4 В для питания аналоговой части схемы, чувствительной к шумам. Использование LDO стабилизатора с выходом 4 В позволит не только точно получить нужное значение, но и обеспечить плавное, практически без шумовое питание. В реальных условиях такой подход обеспечивает стабилизацию, защищает от скачков входного напряжения и снижает уровень помех, что положительно влияет на работу микросхем и датчиков.

Для настройки выходного напряжения регулируемого стабилизатора достаточно подобрать резисторы делителя, исходя из желаемого падения. При измерениях с помощью мультиметра или осциллографа можно добиться точности до нескольких милливольт, что зачастую оправдывает выбор линейных стабилизаторов именно для точного уменьшения напряжения на 1 вольт.

Организация понижения напряжения на 1 вольт с помощью импульсных DC-DC преобразователей

Данный подход позволяет минимизировать потери энергии и обеспечить стабильную работу нагрузок, что особенно важно при необходимости тонкой подстройки напряжения. Использование современных компонентов упрощает проектирование и повышает надежность схемы.

Ключевые аспекты понижения напряжения на 1 вольт импульсным преобразователем:

• Принцип работы: переключение транзисторов с высокой частотой для преобразования и стабилизации напряжения.
• Высокий КПД: значительно меньше тепловых потерь по сравнению с линейными стабилизаторами.
• Широкий диапазон входного напряжения: обеспечивается гибкость применения в различных источниках питания.
• Точная регулировка: позволяет установить выходное напряжение с требуемой точностью, включая понижение ровно на 1 вольт.
• Компактность и автоматизация: современные DC-DC модули компактны и оснащены средствами самоконтроля и защиты.
• Требования к фильтрации: необходимы компоненты для подавления пульсаций и помех, чтобы обеспечить стабильность напряжения.
