Как найти внутреннее сопротивление и определить внутреннее сопротивление ЭДС в физике

Внутреннее сопротивление источника напряжения – важный параметр, от которого зависит эффективность всей электрической цепи. Понимание того, как именно его выявить и измерить, позволяет правильно рассчитывать напряжения и токи, а значит – избегать потерь и оптимизировать работу устройств. Разберёмся, каким образом можно определить этот показатель в практике и на что обратить внимание при экспериментах с реальными элементами питания. Для тех, кто хочет получить более детальное объяснение и наглядные примеры, советуем обязательно посмотреть обучающие видео, расположенные в начале и в конце статьи – там материал раскрыт еще глубже и понятнее.

Как найти внутреннее сопротивление в физике, как определить внутреннее сопротивление ЭДС

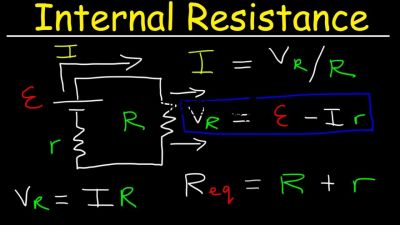

На практике внутреннее сопротивление невозможно увидеть напрямую, поскольку оно не является отдельным физическим элементом, а представляет собой совокупность сопротивлений всех компонентов внутри источника: проводников, контактов, электродов и даже химических процессов в батарее. Для его определения применяются специальные методы измерения, позволяющие получить точные результаты без сложного оборудования.

Методы определения внутреннего сопротивления ЭДС

Один из самых распространённых и доступных способов – метод измерения падения напряжения при подключении нагрузки различной величины. Этот метод хорошо подходит для лабораторных условий и бытовых приборов.

1. Измерение напряжения на холостом ходу. Сначала с помощью вольтметра определяют напряжение источника без нагрузки. Это напряжение приблизительно равно ЭДС, так как ток в цепи отсутствует, и падение напряжения внутри источника минимально.
2. Измерение напряжения под нагрузкой. Затем подключают нагрузку с известным сопротивлением, допустим, резистор с сопротивлением 10 Ом. Измеряют напряжение на выходе источника после подключения нагрузки. Оно будет меньше напряжения холостого хода из-за внутреннего сопротивления.
3. Расчёт внутреннего сопротивления. По разнице напряжений и величине нагрузки вычисляют внутреннее сопротивление. Чем больше падение напряжения при той же нагрузке, тем выше внутреннее сопротивление источника.

Практические рекомендации и дополнительные методы

Для повышения точности измерений важно использовать точные приборы и обеспечить стабильность параметров нагрузки. Измерения проводятся быстро, чтобы избежать изменений внутренних условий внутри источника (например, нагрева батареи).

В профессиональной практике часто применяют метод вольт-амперной характеристики – строится график зависимости напряжения от тока при разных нагрузках. Наклон этой кривой позволяет определить внутреннее сопротивление с высокой точностью. Такой подход удобен при тестировании аккумуляторов и источников питания на производстве или при ремонте.

Ещё один способ – использование мостовых схем, например, моста Уитстона, для измерения очень малых сопротивлений с применением усилителей и точных вольтметров. Этот метод менее доступен в быту, но широко используется в лабораториях и промышленности.

Теоретические основы внутреннего сопротивления источника ЭДС и его физическая природа

Физически внутреннее сопротивление возникает из-за свойств электродов, переносчиков заряда и материалов, из которых изготовлен источник энергии. Внутри источника существует совокупность факторов: сопротивление электродов, внутренние химические процессы, а также эффекты диффузии и ионного сопротивления в веществах, участвующих в создании ЭДС. Все эти факторы в совокупности формируют сопротивление, которое оказывает влияние на величину тока и напряжения на выходе.

Физическая природа внутреннего сопротивления

Источник ЭДС в реальной жизни всегда содержит собственное, внутренняя сопротивление. Оно обусловлено несколькими основными факторами:

• Материалы электродов и элементов устройства: Чем выше сопротивление материала, тем больше величина внутреннего сопротивления источника.
• Химические процессы в аккумуляторах и батареях: При преобразовании химической энергии в электрическую возникает определённое сопротивление, связанное с кинетикой реакции и накоплением продуктов реакции на электродах.
• Конструкция и размеры источника: Более компактные или старые источники обычно имеют более высокое внутреннее сопротивление из-за износа и устаревания материалов.

Например, в типичной щелочной батарейке, внутреннее сопротивление может составлять от десятых долей до нескольких Ом в зависимости от степени заряженности и состояния источника. У новых аккумуляторов это значение ниже, обычно порядка 0,1–0,5 Ом. Нагретый или сильно изношенный элемент может иметь внутреннее сопротивление, превышающее 1 Ом, что заметно влияет на параметры выходного напряжения при нагрузке.

Внутреннее сопротивление является причиной того, что напряжение на клеммах источника при включении нагрузки всегда меньше номинального напряжения ЭДС. Это различие становится особенно заметным при больших токах нагрузки, когда падение напряжения на внутреннем сопротивлении растет.

Практические наблюдения и значение внутреннего сопротивления

На практике технические специалисты часто сталкиваются с изменением внутреннего сопротивления в процессе эксплуатации источников. Например, в аккумуляторных батареях с течением времени из-за коррозии электродов и деградации электролита наблюдается рост внутреннего сопротивления, что приводит к уменьшению отдаваемого тока и падению напряжения под нагрузкой.

В системах питания устройств с высоким током потребления внутреннее сопротивление влияет на стабильность и качество электропитания. При проектировании таких систем важно учитывать значения внутреннего сопротивления источника ЭДС, чтобы обеспечить надежную работу и безопасность. В ряде случаев для снижения общего сопротивления в цепи применяют параллельное соединение источников или используют источники с минимально возможным внутренним сопротивлением.

Экспериментальные методы определения внутреннего сопротивления с помощью вольтметра и амперметра

Важно понимать, что внутреннее сопротивление влияет на падение напряжения при нагрузке и напрямую связано с потерями энергии внутри источника. Неправильно рассчитанное или неучтенное внутреннее сопротивление может привести к ошибкам в работе устройств и снижению общей эффективности системы.

Практическое проведение измерений

Для эксперимента понадобится источник ЭДС, амперметр, вольтметр и набор резистивных нагрузок. Исходная задача – измерить напряжение на клеммах источника и ток, протекающий через него, при различных значениях нагрузки.

1. Подготовка схемы: Подключите вольтметр параллельно выходным клеммам источника ЭДС, а амперметр последовательно с нагрузкой. Нагрузкой может служить реостат или несколько резисторов с известным сопротивлением.
2. Снятие показаний без нагрузки: Включите электрическую цепь без подключения нагрузки. Запишите напряжение на клеммах – это будет холостой ход, приблизительное значение самой ЭДС без потерь на внутреннем сопротивлении.
3. Ввод нагрузки: Подсоедините резистивную нагрузку. Измерьте ток с помощью амперметра и напряжение на клеммах с помощью вольтметра.
4. Повторное измерение: Измените сопротивление нагрузки, повторите измерения. Полученные значения напряжения и тока следует тщательно записать для нескольких режимов нагрузки.

В результате у вас будет несколько пар данных: ток и падение напряжения под нагрузкой. Наиболее удобный способ – построить график зависимости напряжения от тока. Наклон линии, проходящей через точку напряжения холостого хода, даст информацию о внутреннем сопротивлении источника.

Пример из практики

Допустим, при холостом ходе напряжение источника составляет 12,2 В. После подключения нагрузки с сопротивлением 5 Ом амперметр показывает 2 А, а вольтметр – 11,0 В. При увеличении нагрузки ток падает до 1,5 А, а напряжение – до 11,6 В.

По этим данным можно видеть, что напряжение при нагрузке уменьшается пропорционально току. Это свидетельствует о наличии внутреннего сопротивления, которое создаёт падение напряжения согласно закону Ома. Именно с помощью этих измерений можно определить внутреннее сопротивление, разделив разницу напряжений на соответствующее изменение тока.

Подобный эксперимент чрезвычайно полезен не только для учебных целей, но и в полевых условиях, когда нужно быстро оценить качество АКБ, электродвигателей или других источников ЭДС. При правильном выполнении измерений и использовании точных приборов метод гарантирует надёжную характеристику внутреннего сопротивления.

Влияние внутреннего сопротивления на работу электрических цепей и методы его учета в расчетах

Внутреннее сопротивление источника ЭДС существенно влияет на параметры работы электрических цепей, определяя реальную величину напряжения и тока. При увеличении внутреннего сопротивления уменьшается эффективность передачи энергии, что ведет к падению напряжения на нагрузке и потере мощности внутри самого источника.

Для точного анализа и проектирования электрических цепей важно учитывать внутреннее сопротивление. Это позволяет предсказать поведение цепи в реальных условиях, улучшить качество работы электроприборов и избежать ошибок в расчетах.

Ключевые аспекты влияния и учета внутреннего сопротивления:

• Ограничение максимального тока: внутреннее сопротивление ограничивает ток, который может протекать в цепи, защищая источник от перегрузок.
• Потери энергии: часть энергии рассеивается в виде тепла внутри источника, снижая общую эффективность системы.
• Учет в расчетах: внутреннее сопротивление включается в модель источника в виде дополнительного резистора, что позволяет более точно предсказывать выходные параметры.
• Методы определения: измерение напряжения и тока под нагрузкой и без нее помогает вычислить внутреннее сопротивление экспериментальным способом.
