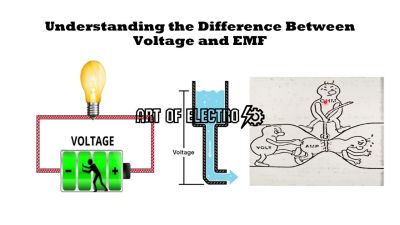

Почему напряжение в цепи меньше ЭДС и причины разницы между напряжением и ЭДС

Когда мы подключаем источник питания к электрической цепи, напряжение, которое реально оказывается на нагрузке, зачастую меньше, чем номинальная электродвижущая сила самого источника. Это связано с внутренними сопротивлениями и потерями энергии, которые возникают в проводниках и элементах цепи, из-за чего часть энергии расходуется до того, как ток достигнет потребителя. Чтобы полностью разобраться в причинах такого явления и понять, каким образом это влияет на работу всей цепи, советуем посмотреть видео в начале и в конце статьи – там информация подана максимально доступно и наглядно.

Почему напряжение меньше ЭДС: физические причины и практические последствия

Электродвижущая сила (ЭДС) источника питания чаще всего воспринимается как максимальное напряжение, которое может обеспечить цепь. Однако при практической эксплуатации напряжение на зажимах потребителя редко достигает значения ЭДС. Это связано с внутренними физическими процессами, которые влияют на распределение энергии и вызывают падение напряжения в электрической цепи.

Основная физическая причина того, почему напряжение меньше ЭДС, заключается в наличии внутреннего сопротивления источника питания. Даже самые качественные аккумуляторы, генераторы и батареи обладают некоторым уровнем внутреннего сопротивления, которое оказывает влияние на конечное значение напряжения на нагрузке. В результате напряжение цепи оказывается ниже номинального значения ЭДС, особенно при увеличении тока потребления.

Внутреннее сопротивление и его влияние на напряжение

Внутреннее сопротивление источника, по сути, является пассивным элементом, который создает падение напряжения при протекании тока. Чем больше нагрузка, тем сильнее падает напряжение на внутреннем сопротивлении. Например, у аккумулятора с ЭДС 12 В и внутренним сопротивлением 0,2 Ома при токе 10 А падение напряжения будет около 2 В, и напряжение на выходе составит примерно 10 В. Такая разница особенно важна при пиковых нагрузках и может влиять на стабильность работы подключенного оборудования.

Кроме внутреннего сопротивления источника, на снижение напряжения действует также сопротивление проводников. В реальных схемах провода, соединяющие источник с нагрузкой, тоже имеют сопротивление, которое вызывает дополнительное падение напряжения. Это особенно заметно в системах с длинными линиями или при использовании проводников малого сечения.

Электрохимические процессы и температурные эффекты

В случае химических источников питания, например аккумуляторов, напряжение ниже ЭДС объясняется не только пассивным сопротивлением, но и электрохимическими процессами внутри элемента. Происходит химическая реакция, которая создает необходимую разность потенциалов, но при увеличении нагрузки скорость этих реакций не всегда успевает увеличиваться, что снижает эффективность преобразования и приводит к уменьшению напряжения.

Тепло, выделяющееся во внутреннем сопротивлении, также влияет на работу источника. При нагреве сопротивление увеличивается, что усугубляет ситуацию и еще больше снижает реальное напряжение цепи по сравнению с номинальной ЭДС. В тяжёлых условиях эксплуатации это может привести к снижению энергоэффективности и сокращению ресурса устройства.

Практические последствия для инженерной деятельности

Понимание причины, почему напряжение цепи меньше ЭДС, помогает инженерам и техникам правильно рассчитывать параметры систем питания. К примеру, при проектировании резервных источников питания или систем стабилизации напряжения важно учитывать внутреннее сопротивление аккумуляторов и длину кабелей, чтобы обеспечить необходимую стабильность выходного напряжения.

• При выборе аккумулятора для питания мощного оборудования желательно брать элементы с минимальным внутренним сопротивлением, чтобы снизить падение напряжения при нагрузках.
• Для больших токов рекомендуется использовать проводники с достаточным сечением, чтобы минимизировать потери на проводах и сохранить максимальное напряжение на нагрузке.
• В системах с частыми пиковыми нагрузками стоит предусматривать устройства плавного запуска или ограничители тока для снижения влияния эффекта падения напряжения.

Одним из примеров является автомобильная электросистема, где при запуске двигателя ток может достигать сотен ампер, и напряжение на клеммах аккумулятора часто падает значительно ниже номинальной ЭДС. Инженеры учитывают эти особенности, чтобы правильно подобрать генератор и аккумулятор, обеспечивающие стабильную работу электрооборудования.

Влияние внутреннего сопротивления источника ЭДС на напряжение в цепи

Это явление широко наблюдается при работе батарей, аккумуляторов и генераторов даже при относительно малых токах нагрузки. Внутреннее сопротивление – это не просто абстрактная величина, а реальный параметр, который влияет на стабильность и качество питания электрических устройств.

Практические аспекты влияния внутреннего сопротивления

Рассмотрим ситуацию: ток, протекающий через источник и цепь, вызывает падение напряжения на внутреннем сопротивлении. Допустим, аккумулятор имеет ЭДС 12 В и внутреннее сопротивление 0,5 Ом. Если через цепь протекает ток 2 А, то напряжение на клеммах аккумулятора будет меньше ЭДС примерно на величину 1 В, то есть около 11 В. Это уже наглядно демонстрирует разницу между ЭДС и напряжением цепи.

При увеличении нагрузки ток в цепи растёт, и падение напряжения на внутреннем сопротивлении становится более заметным. В результате, при больших токах, например, при запуске двигателя автомобиля, напряжение аккумулятора оказывается значительно ниже номинального значения, что может привести к снижению производительности подключенного оборудования.

• Качество питания. Из-за внутреннего сопротивления невозможно получить напряжение равное ЭДС, даже при идеальной нагрузке.
• Температурный фактор. При повышении температуры внутреннее сопротивление обычно увеличивается, что дополнительно снижает выходное напряжение.
• Износ источника. С течением времени внутреннее сопротивление растёт, что ведёт к ещё большему падению напряжения.

Рассмотрение внутреннего сопротивления помогает инженерам правильно подбирать источники питания под нагрузку, прогнозировать поведение цепи в реальных условиях и избегать ошибок в расчетах. Понимание принципа, почему напряжение меньше ЭДС, позволяет эффективно управлять и улучшать надежность электрических систем.

Роль распределения напряжения и падения потенциала на потребителях электрической цепи

В любой электрической цепи напряжение на клеммах источника ЭДС всегда больше, чем напряжение, фактически доступное на нагрузке. Это происходит из-за распределения напряжения по элементам цепи и последующего падения потенциала на активных сопротивлениях. Чтобы понять, почему напряжение цепи меньше ЭДС, важно детально рассмотреть, как именно происходит распределение напряжения и почему часть энергии теряется непосредственно внутри самой цепи.

Распределение напряжения – это процесс, при котором доступное от источника электрическое напряжение делится между всеми потребителями и активными элементами цепи, включая провода и соединения. Падение потенциала возникает на каждом участке, где сопротивление отличное от нуля, и является следствием протекания тока. Без учета этих потерь невозможно обеспечить корректную работу электрооборудования, поскольку именно реальное напряжение на нагрузке определяет эффективность и надежность работы устройств.

Практика распределения напряжения и его влияние на электрические цепи

Рассмотрим пример с практической установки: источник с ЭДС 12 В подключен к нагрузке с сопротивлением 10 Ом. В цепи также есть проводники с суммарным сопротивлением 0,5 Ом. При прохождении тока падение напряжения в проводах создаёт снижение напряжения на самой нагрузке, что объясняет, почему напряжение цепи меньше ЭДС.

Если ток составляет 1 А, то падение напряжения на проводах будет 0,5 В (1 А ? 0,5 Ом), а на нагрузке – 11,5 В. Эта разница объясняется внутренним сопротивлением и сопротивлением проводников, которые не учитываются при номинальной ЭДС. Опыт показывает, что при увеличении длины кабеля или ухудшении качества контактов падение потенциала возрастает, что снижает напряжение на нагрузке и, соответственно, может влиять на ее работу.

• Падение потенциала на потребителях показывает, сколько энергии фактически расходуется в нагрузке, а сколько – теряется.
• Распределение напряжения позволяет определить реальные условия эксплуатации и подобрать адекватные параметры цепи для минимизации потерь.
• Учет всех элементов цепи, включая проводники и контакты, крайне важен для обеспечения стабильного и эффективного функционирования электрооборудования.

Знание особенностей распределения напряжения помогает избежать ошибок при проектировании и эксплуатации электрических систем. Например, в системах с длинными линиями электропередач применение кабелей с низким сопротивлением снижает падение потенциала, что позволяет удерживать напряжение на потребителях ближе к значению ЭДС. В бытовых и промышленных условиях важно регулярно контролировать состояние контактов и соединений, поскольку окисление или механическое повреждение увеличивает сопротивление и приводит к значительным потерям напряжения.

Таким образом, понимание распределения напряжения и падения потенциала является ключевым элементом, объясняющим причину, по которой напряжение цепи меньше ЭДС источника. Только за счет полноценного анализа этих факторов можно обеспечить стабильную и безопасную работу электрических систем в реальных условиях.

Особенности измерения напряжения в цепях с ЭДС и причины расхождений показаний

Напряжение в цепи с источником ЭДС часто меньше, чем сама ЭДС. Это связано с внутренним сопротивлением источника и нагрузкой цепи, что приводит к падению напряжения.

При измерении напряжения важно учитывать, что показания приборов могут не совпадать с ЭДС из-за реальных условий работы цепи и особенностей самого измерительного оборудования.

Ключевые особенности и причины расхождений

• Внутреннее сопротивление источника: вызывает потерю напряжения внутри элемента, снижая напряжение в цепи.
• Нагрузка на цепь: чем больше ток, тем значительнее падение напряжения на внутреннем сопротивлении.
• Погрешности измерений: приборы могут влиять на цепь, создавая дополнительные сопротивления и изменяя показания.
• Принцип работы вольтметра: вольтметр подключается параллельно, и его внутреннее сопротивление должно быть большим, чтобы не влиять на измерения.
• Изменение режимов работы источника: под нагрузкой параметры источника могут изменяться, что отражается на величине напряжения.

Рекомендации для правильного измерения

1. Использовать качественные приборы с высоким входным сопротивлением.
2. Измерять напряжение при стабильном режиме работы цепи.
3. Учитывать внутреннее сопротивление источника и условий нагрузки.
4. Понимать разницу между ЭДС и напряжением нагрузки для корректной интерпретации результатов.
