Как определить потерю напряжения в линии: методы и расчет снижения напряжения

Когда электрический ток движется по проводам, он неизбежно сталкивается с сопротивлением, из-за чего энергия теряется и напряжение падает. Понять, насколько сильно «проседает» напряжение на конкретном участке линии, бывает непросто без специальных инструментов и знаний. Важно не только уметь зафиксировать это снижение, но и разобраться, что вызвало подобные потери – будь то слишком тонкие провода, большая длина линии или неправильные соединения. Чтобы получить полное представление о том, как правильно измерять и интерпретировать такие отклонения, советуем в начале и в конце статьи посмотреть прилагаемые видеоролики, где каждый шаг раскрыт подробнее и наглядно показан.

Как определить потерю напряжения в линии, как определить потерю напряжения

Для практического специалиста важно не только знать, как определить потерю напряжения, но и понимать причины этого явления. Потери возникают из-за сопротивления проводников, качества соединений и протяжённости линии. При увеличении длины кабеля или росте токовой нагрузки падение напряжения будет более выраженным.

Практические методы определения потери напряжения

Первый шаг в диагностике – измерение напряжения на начале и конце линии. Для этого используют мультиметры или специализированные вольтметры с высокой точностью. Например, если на подстанции сняли значение 230 В, а у потребителя – 215 В, то потеря составляет примерно 15 В, что соответствует около 6,5% от исходного напряжения. Такой уровень падения напряжения считается значимым и требует детализации причины.

Другой эффективный метод – измерение тока и использование известных параметров кабеля для расчёта потерь. Но для упрощенного экспресс-анализа достаточно замерить напряжение и сравнить с нормативными требованиями. Например, в жилых зданиях падение напряжения свыше 5% может вызвать сбои в работе бытовой техники.

• Визуальный осмотр – один из первых шагов, позволяющий выявить повреждения изоляции, плохие контакты в клеммных колодках или разъемах.
• Использование тестеров качества электроэнергии – устройства фиксируют и анализируют напряжение, ток, коэффициенты гармоник и помогают выявить нестабильность.
• Сравнительный анализ в разное время суток – позволяет оценить, как изменение нагрузки влияет на напряжение в линии.

На практике часто сталкиваюсь с ситуацией, когда потеря напряжения вызвана не только протяжённостью линии, но и некачественными соединениями. Например, ослабленные клеммные зажимы создают дополнительное сопротивление, что приводит к повышенному нагреву, а значит, и дополнительным потерям. В таких случаях визуальный осмотр совместно с замерами позволяет быстро локализовать проблему.

Важно помнить, что даже небольшое падение напряжения может значительно повлиять на чувствительное оборудование. Например, при падении с 230 В до 210 В эффективность работы электромоторов снижается, что ведёт к перегрузкам и ускоренному износу.

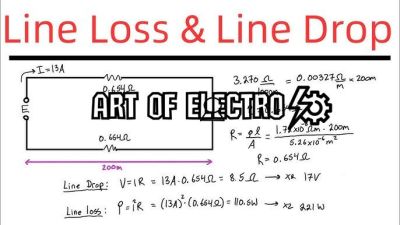

Расчёт потери напряжения по удельному сопротивлению и длине проводника в электротехнических сетях

Удельное сопротивление материала проводника напрямую влияет на величину потерь. Чем выше удельное сопротивление, тем больше напряжение падает на определённой длине провода при заданном токе нагрузки. Практика показывает, что использование меди и алюминия в качестве проводников обусловлено оптимальным сочетанием удельного сопротивления, стоимости и механических характеристик. Для конкретной проводки всегда важно учитывать длину линии, так как потеря напряжения пропорциональна этому параметру.

Пошаговый подход к расчёту потери напряжения

Для проведения расчёта потери напряжения обычно проводят следующие действия:

1. Определение длины проводника. Это может быть расстояние от источника питания до потребителя или отдельного участка линии.
2. Выбор материала проводника, что определяет удельное сопротивление. Например, для меди оно примерно 0,0175 Ом·мм?/м, для алюминия около 0,028 Ом·мм?/м.
3. Определение сечения проводника, которое влияет на общее сопротивление линии.
4. Расчёт общего сопротивления с учётом длины и удельного сопротивления: удельное сопротивление умножается на длину и делится на площадь поперечного сечения.
5. Определение тока нагрузки по характеристикам подключенного оборудования или по расчетам.
6. Подсчёт падения напряжения, умножая ток нагрузки на сопротивление линии.

На практике, например, для линии длиной 100 метров с медным проводником сечением 16 мм? и током нагрузки 25 ампер, учитывая удельное сопротивление меди, падение напряжения будет примерно порядка 2,7 вольт. Этот показатель уже критичен для сетей с напряжением 230 вольт – потеря составляет около 1,2%, что допустимо в большинстве случаев.

Примеры и рекомендации

Очень важно учитывать, что увеличение длины линии увеличивает сопротивление и, соответственно, потерю напряжения. Аналогично, уменьшение сечения проводника ведёт к повышению сопротивления и ускоренному нагреву провода, что негативно сказывается на безопасности. Из практики можно отметить, что при превышении нормативного падения напряжения более 5%, необходимо либо увеличить сечение провода, либо сократить длину линии.

Еще один практический совет: при проектировании и проверке линий следует учитывать не только активное сопротивление, но и индуктивные и ёмкостные составляющие, особенно в сетях переменного тока и большой протяжённости. Однако базовый расчёт по удельному сопротивлению и длине остаётся фундаментальной отправной точкой для оценки потерь.

Использование цифровых вольтметров и мультиметров для точного измерения падения напряжения в бытовых электросетях

Цифровой вольтметр отличается от аналоговых приборов тем, что дает более стабильные и четкие результаты без погрешностей, связанных с визуальной оценкой показаний стрелочного индикатора. Это позволяет специалисту максимально быстро провести измерения, получить актуальные данные и на их основании принять правильные решения.

Практические аспекты измерения падения напряжения мультиметром

На практике, чтобы определить потерю напряжения, измеряют напряжение на начале линии и на ее конце. Разница этих значений и будет падением напряжения. Например, если на вводе в помещение мультиметр показывает 230 В, а на розетке на другом конце линии – 215 В, то падение составит 15 В, что уже является сигналом к проверке и возможному ремонту.

Для корректного измерения следует придерживаться следующих рекомендаций:

• Выбирать правильный режим измерения. В большинстве мультиметров имеется функция измерения постоянного и переменного напряжения, для бытовых сетей важно использовать именно переменное напряжение (AC).
• Подключать прибор параллельно нагрузке. Это важно для получения точного значения напряжения именно в выбранной точке цепи.
• При измерениях учитывать влияние нагрузки. Желательно проверять напряжение как при включенной, так и при выключенной нагрузке, чтобы определить максимальное падение.
• Использование качественных щупов. Некачественные контакты или поврежденные щупы могут искажать результаты.

Например, в одном из проектов, где использовалась длинная линия электропередачи к удаленному участку дома, цифровой мультиметр помог выявить падение напряжения больше допустимого – порядка 18 В. Это позволило своевременно заменить провод на сечение большей толщины и установить стабилизатор напряжения, тем самым защитив бытовую технику от поломок.

Особенности цифровых вольтметров при работе с бытовыми электросетями

Современные цифровые вольтметры оснащены функциями автоматического выбора диапазона, что облегчает их использование в различных условиях. Такой прибор удобен для быстрой диагностики состояния электросети дома без необходимости ручной настройки. Это особенно важно, когда требуется оперативно выявить точку с высоким падением напряжения, что нередко связано с коррозией контактов, повышенным сопротивлением соединений или износом кабеля.

Также важно отметить функцию сохранения данных в памяти прибора. Это полезно, если необходимо зафиксировать результаты измерений по разным точкам линии и проанализировать их позднее. В некоторых моделях есть возможность подключения к компьютеру для более детального анализа и создания отчетов.

Влияние нагрузки и температуры на потерю напряжения в распределительных электросетях и методы её контроля

Потеря напряжения в распределительных электросетях напрямую зависит от величины нагрузки и температуры проводников. При увеличении нагрузки растёт ток в линии, что приводит к повышенным тепловым потерям и уменьшению напряжения на конце линии. Температура влияет на сопротивление проводников: с ростом температуры сопротивление увеличивается, что усиливает падение напряжения.

Для контроля потери напряжения применяются методы регулярного мониторинга параметров сети, использования устройств компенсации и автоматического регулирования напряжения, а также оптимизация схемы и материалов проводников. Современные системы позволяют своевременно выявлять превышения допустимых значений и обеспечивают стабильное качество электроснабжения.

Ключевые аспекты влияния и контроля потери напряжения:

• Зависимость от нагрузки: увеличение тока приводит к большему падению напряжения.
• Температурный фактор: повышение температуры увеличивает сопротивление проводников.
• Мониторинг: использование измерительных приборов для отслеживания напряжения и тока в реальном времени.
• Регулирование: применение автоматических систем поддержания напряжения и компенсации потерь.
• Оптимизация сетей: выбор материалов и схем с низкими сопротивлениями и минимальными потерями.
