Как снизить напряжение на выходе: методы уменьшения выходного напряжения

Если сигнал на выходе устройства слишком высокий и требуется снизить его уровень, важно разобраться с причинами и методами корректировки напряжения. Это может быть связано с неправильной настройкой компонентов или особенностями самой схемы. В статье расскажем о проверенных приемах, которые помогут добиться нужного значения напряжения без сложных манипуляций. Для более глубокого понимания темы советуем обязательно посмотреть видео в начале и в конце материала – там многое показано наглядно и с подробными объяснениями.

Регулирование выходного напряжения с помощью линейных стабилизаторов напряжения

Линейные стабилизаторы напряжения остаются одним из самых популярных решений для уменьшения выходного напряжения благодаря своей простоте, надежности и стабильной работе при относительно низких токах. Они обеспечивают плавное и точное снижение напряжения, что особенно важно в системах, где нужны стабильные и без шумов источники питания.

Принцип работы таких стабилизаторов базируется на последовательном регулировании напряжения с помощью транзистора, который выступает как регулируемый резистор. В результате избыточное напряжение просто рассеивается в виде тепла, что позволяет получить на выходе фиксированное или регулируемое напряжение, минимально отличающееся от номинала.

Особенности и применение линейных стабилизаторов

В практической работе при необходимости уменьшить выходное напряжение линейные стабилизаторы особенно удобны при напряжениях до 30 В и токах до нескольких ампер. Например, если требуется снизить 12 В на выходе до стабильных 5 В для питания микроконтроллеров или аналоговых датчиков, то классический стабилизатор типа 7805 становится оптимальным выбором.

• Простота подключения – обычно достаточно подключить стабилизатор, источник питания и нагрузку.
• Минимум внешних компонентов – часто потребуются лишь входные и выходные конденсаторы для повышения устойчивости.
• Стабильность выходного напряжения – точность регуляции обычно находится в районе 2–5%, что приемлемо для большинства задач.

Однако важно помнить, что эффективность линейных стабилизаторов напрямую зависит от разницы между входным и выходным напряжением. Чем она выше, тем больше выделяется тепла на корпусе, что требует использования радиаторов или иных систем охлаждения. Например, при снижении напряжения с 15 В до 5 В при токе 1 А на стабилизаторе выделится порядка 10 Ватт тепла, что требует продуманной теплоотдачи.

Регулируемые линейные стабилизаторы

Для более гибкого регулирования выходного напряжения используются регулируемые линейные стабилизаторы, такие как LM317. С их помощью можно задать любое напряжение в диапазоне от примерно 1,25 В до максимального входного напряжения минус падение на стабилизаторе.

Практический совет: всегда рассчитывайте необходимое охлаждение и соблюдайте рекомендации по минимальному входному напряжению относительно выходного. В противном случае устройство может работать нестабильно или выйти из строя.

Основные преимущества и недостатки

Подводя итоги, при уменьшении выходного напряжения в задачах с низким потреблением или где требуется чистое питание без помех, линейные стабилизаторы незаменимы. Однако при больших токах и высокой разнице напряжений их лучше применять с хорошим охлаждением или рассматривать иные методы регулирования.

Применение импульсных преобразователей для снижения выходного напряжения

На практике использование импульсных преобразователей особенно актуально в тех случаях, когда требуется снизить напряжение с высокой точностью и при больших токах нагрузки. Например, преобразователь типа buck (понижающий DC-DC преобразователь) позволяет преобразовать входное напряжение 24 В до стабилизированного на уровне 5 В или даже ниже, что очень востребовано в системах питания микроконтроллеров, сенсоров и других электронных компонентов.

Основы работы и преимущества импульсных преобразователей

Импульсный преобразователь работает на принципе периодического включения и выключения силового ключа – транзистора, чаще всего MOSFET. При этом энергия хранится в индуктивности, которая сглаживает пульсации и обеспечивает непрерывный ток на выходе. Управление длительностью включения транзистора (широтно-импульсная модуляция, ШИМ) позволяет точно регулировать выходное напряжение. Такой подход позволяет достичь коэффициента полезного действия выше 85–90%, что значительно превосходит эффективность традиционных методов.

Ключевыми факторами успеха применения импульсных преобразователей являются следующие:

• Высокая эффективность. Снижая потери и нагрев, импульсные преобразователи позволяют уменьшить тепловые требования к системе охлаждения.
• Компактность. Благодаря высокой плотности мощности устройства становятся более компактными, что удобно при проектировании плат с ограниченными габаритами.
• Точность стабилизации. Современные контроллеры обеспечивают минимальные пульсации выходного напряжения, соответствуя даже жестким требованиям цифровой электроники.

Практические примеры и рекомендации

В своей работе я часто сталкиваюсь с задачами снижения напряжения в диапазоне 12 В до 3.3 В или 5 В для питания микроконтроллеров и периферийных устройств. Для такого рода задач оптимально использовать понижающие преобразователи на базе специализированных интегральных контроллеров. Например, при входном напряжении 12 В и выходе 3.3 В с током до нескольких ампер обычное решение – преобразователь с индуктивностью 10–22 мкГн и конденсаторами низкого ESR.

Важно тщательно подбирать элементы цепей фильтра. Качество индуктивности напрямую влияет на шумы и стабильность выходного напряжения, а низкоомные конденсаторы снижают пульсации. Кроме того, грамотный монтаж и разводка плат позволяют избежать наводок и помех благодаря минимальному паразитному сопротивлению и индуктивности.

В ряде проектов я применял готовые модули на базе широко распространённых контроллеров, что значительно упрощает интеграцию решения. Например, для питания цифровой логики с 24 В до 5 В применял преобразователи с током до 3 А и КПД выше 90%. Такой подход позволил избежать перегрева, снизить общие габариты блока питания и повысить надежность системы.

Особенности регулировки выходного напряжения

Уменьшение выходного напряжения в импульсных преобразователях достигается за счет регулировки рабочего цикла широтно-импульсной модуляции. В современных устройствах предусмотрена автоматическая компенсация изменений нагрузки и входного напряжения, что обеспечивает стабильность параметров без вмешательства пользователя.

Однако в ручных настройках часто требуется калибровка опорного напряжения или подбор резистивного делителя на выходе для точного соответствия заданному уровню. Важно помнить, что снижение выходного напряжения ниже определенного порога (зависящего от устройства) может привести к нестабильной работе, поэтому параметры следует подбирать в соответствии с технической документацией.

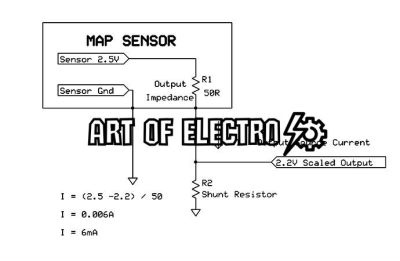

Использование резистивных делителей для точной настройки выходного напряжения

Резистивные делители представляют собой простой и эффективный способ уменьшения выходного напряжения до нужного уровня. Они состоят из двух или более резисторов, соединённых последовательно, что позволяет легко контролировать соотношение входного и выходного напряжения.

Основное преимущество резистивных делителей – высокая точность при правильном подборе номиналов резисторов и стабильность параметров во времени. Это делает их незаменимыми в задачах тонкой настройки напряжения и подготовке сигналов для последующей обработки.

Ключевые аспекты использования резистивных делителей

• Простота реализации: не требует сложных компонентов и легко интегрируется в схемы.
• Точность регулировки: определяется точностью резисторов и стабильностью их характеристик.
• Низкий уровень шума: благодаря пассивной природе элементов.
• Надёжность: долговечность и устойчивость к внешним воздействиям.
• Ограничения по потребляемому току: требуется учитывать мощность резисторов и нагрузку.

Для достижения максимально точного выходного напряжения следует выбирать резисторы с малыми допусками и учитывать возможное влияние температуры и старения на характеристики. Резистивные делители оптимальны там, где важна стабильность и простота, но при больших токах или динамических нагрузках лучше использовать другие методы регулирования.
