Как померить напряжение в автомобиле мультиметром: простая инструкция по замерам

Правильно проверить уровень электрического напряжения в машине – задача для каждого автолюбителя, который хочет избежать проблем с аккумулятором и электрооборудованием. Важно знать, как подсоединить прибор и какие показатели считать нормой, чтобы вовремя заметить неисправности и сохранить технику в рабочем состоянии. В статье подробно расскажем, как делать замеры с помощью мультиметра и что учитывать при проверке. Для полного понимания советую обязательно заглянуть в видеоматериалы, которые размещены в начале и в конце материала – там все шаг за шагом разъяснено и показано наглядно, будет намного легче освоить процесс без лишних вопросов.

Как померить напряжение в автомобиле мультиметром: точные методы и рекомендации

Практика показывает, что многие водители допускают ошибки, например, неправильно выбирают диапазон измерения или подключают щупы к корпусу неправильно. Это не только влияет на точность измерения, но может привести и к повреждению мультиметра. Рассмотрим детально, как грамотно померить напряжение мультиметром на машине с минимальными рисками и максимальной точностью.

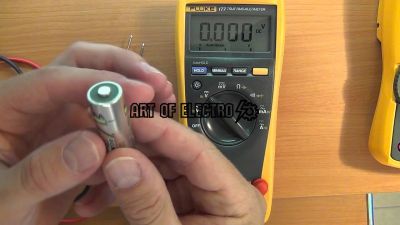

Подготовка к измерениям и выбор режима мультиметра

Начнем с того, что перед измерением напряжения убедитесь: мультиметр исправен, батарея в нем рабочая, а щупы не повреждены. Как правило, для проверки напряжения в бортовой сети автомобиля используется режим постоянного напряжения – DCV (переменный ток здесь не подходит). На современных мультиметрах это обозначается символом «V» с прямой линией и пунктиром под ней.

Напряжение аккумулятора в исправном состоянии обычно находится в диапазоне от 12,4 до 12,7 В при выключенном двигателе. После запуска двигателя напряжение генератора должно повышаться до 13,8–14,5 В. Исходя из этих ориентиров, выбирайте максимальный диапазон, чуть превышающий ожидаемое значение, например, 20 В DC.

Пошаговая инструкция по измерению напряжения аккумулятора

1. Выключите все электрические приборы автомобиля: свет, радио, кондиционер.
2. Переключите мультиметр в режим постоянного напряжения с подходящим диапазоном.
3. Подключите черный щуп к минусовой клемме аккумулятора, а красный – к плюсовой.
4. Снимите показания с дисплея мультиметра. Запишите значение и сравните с нормой.
5. Если напряжение менее 12 В, аккумулятор следует зарядить или проверить на износ.

На практике не редкость, когда напряжение на аккумуляторе при выключенном двигателе падает ниже нормы – что может говорить о глубоких разрядах или неисправностях. Также обратите внимание на падение напряжения при нагрузке: включите ближний свет и измерьте напряжение повторно. Если оно упадет значительно, значит аккумулятор или генератор работают нестабильно.

Как измерить напряжение на генераторе и цепях автомобиля

Чтобы проверить работу генератора в рабочем режиме, измерьте напряжение на клеммах аккумулятора с заведеным двигателем. Если мультиметр показывает значения в пределах 13,8–14,5 В, значит генератор исправен и зарядка присутствует.

Для более детального контроля можно проверить напряжение на выходе с генератора:

• Откройте капот и найдите клемму «B+» на генераторе.
• Подключите красный щуп к этой клемме, черный – к массе (корпусу автомобиля).
• Снимите показания при разных оборотах двигателя.

Если значения сильно плавают или отсутствует повышение напряжения при увеличении оборотов, вероятна неисправность диодного моста или регулятора напряжения.

Для проверки напряжения на отдельных цепях, например, в блоках предохранителей, установите щупы мультиметра по соответствующим клеммам и проверьте наличие питания. Это поможет выявить обрывы проводки или проблемы с реле в системе.

Подготовка мультиметра и автомобиля к измерению напряжения бортовой сети

Первым шагом является проверка состояния мультиметра. Важно убедиться, что устройство исправно, и батарейки имеют достаточный заряд. Для измерения напряжения бортовой сети устанавливаем мультиметр в режим постоянного напряжения (DC Voltage), обычно обозначается буквой «V» со стрелкой или прямой линией с точками под ней. Диапазон измерения выставляют в пределах от 20 до 30 В, так как напряжение автомобильной электросети обычно колеблется в диапазоне 12–15 В при работающем двигателе.

Подготовка автомобиля

• Выключите все потребители электроэнергии. Перед замером необходимо отключить фары, магнитолу, обогреватель и прочие электроприборы. Это позволит замерить напряжение в спокойном режиме и избежать искажения результатов из-за нагрузки на аккумулятор.
• Приготовьтесь к безопасной работе с бортовой сетью. Убедитесь, что контакты аккумулятора доступны и находятся в чистом состоянии. Если на клеммах есть окисление или загрязнения, их нужно аккуратно удалить щеткой или абразивной губкой.
• Заводите двигатель или оставляйте его выключенным в зависимости от цели замера. Например, для оценки состояния аккумулятора измерение проводят при выключенном двигателе, а для проверки работы генератора–с работающим мотором на холостых оборотах.

Очень важно при замере напряжения мультиметром правильно подключить щупы: красный (плюсовой) – к плюсовой клемме аккумулятора, а чёрный (минусовой) – к минусовой. Это обеспечит корректные показания и предотвратит повреждение прибора. Никогда не меняйте полярность местами, чтобы не получить отрицательное значение или не повредить мультиметр.

Опыт показывает, что лучше всего провести несколько замеров, чтобы исключить временные скачки и получить усреднённый результат. После корректной подготовки мультиметра и автомобиля можно переходить к измерению напряжения, уверенно принимая во внимание все нюансы электрической системы авто.

Измерение напряжения аккумулятора автомобиля мультиметром: правильная техника и типичные ошибки

Для начала важно выбрать мультиметр с функцией измерения постоянного напряжения (DCV) и установить диапазон, который превышает 12 В, обычно это 20 В. При измерении напряжения аккумулятора мультиметром на машине главный принцип – правильное подключение щупов к клеммам: красный щуп к положительной клемме и черный – к отрицательной.

Техника измерения напряжения аккумулятора

1. Подготовка мультиметра: Включите устройство и переведите переключатель в режим измерения постоянного напряжения, выбрав диапазон 20 В или соответствующий.
2. Подключение щупов: Аккуратно присоедините красный щуп к плюсовой клемме аккумулятора, а черный – к минусовой. Контакт должен быть плотным для получения стабильного результата.
3. Снятие показаний: Смотрите на дисплей мультиметра. В норме, при заглушенном двигателе, напряжение аккумулятора должно быть в пределах 12.4–12.7 В. Если показание ниже 12.4 В, батарея может быть разряженной, а выше 13 В при выключенном двигателе – признак перезаряда.
4. Проверка под нагрузкой: Для более точной оценки состояния АКБ полезно измерить напряжение при включенном зажигании и работающем двигателе. Значение должно быть около 13.5–14.5 В, что говорит о корректной работе генератора.

Типичные ошибки при измерении напряжения мультиметром на автомобиле

• Измерение на неподходящем диапазоне. Если мультиметр установлен на слишком малый диапазон, устройство может не показать правильное значение или отображать ошибку.
• Снятие показаний при поврежденных клеммах или загрязнении. Ржавчина и окисление создают дополнительное сопротивление, влияя на точность замеров.
• Измерение напряжения без учета состояния зарядки. Проверка батареи только в выключенном состоянии не даст полной картины, потому что рабочие нагрузки и функция генератора влияют на напряжение.
• Использование неисправного мультиметра. Старые или поврежденные приборы часто дают ошибочные данные. Стоит перепроверять прибор на заводском источнике питания или использовать другой мультиметр.

По своему опыту могу сказать, что правильное измерение напряжения аккумулятора – это не только вопрос техники, но и грамотного подхода к оценке полученных данных. Например, напряжение 12.0 В на заглушенном двигателе указывает на износ батареи, но замер под нагрузкой лучше покажет реальное состояние. Мультиметр должен давать четкие и стабильные показания, и любые рывки на дисплее – повод проверить контакты и прибор.

Диагностика электрических цепей автомобиля с помощью мультиметра: проверка напряжения на разных компонентах

Правильное измерение напряжения включает установку мультиметра в режим постоянного напряжения, подключение щупов к соответствующим точкам цепи и анализ полученных значений. Важно соблюдать технику безопасности и учитывать специфику конкретного компонента.

Основные этапы и рекомендации диагностики:

• Проверка аккумулятора: измерение напряжения на клеммах в состоянии покоя помогает оценить заряд батареи.
• Тестирование генератора: замер напряжения на выходе генератора показывает корректность его работы и заряд системы.
• Осмотр предохранителей и реле: путем проверки наличия напряжения можно быстро определить целостность цепи и устранить обрывы.
• Проверка проводки и контактов: измерения на соединениях выявляют слабые места и повышенное сопротивление, приводящее к падению напряжения.

Ключевые моменты для эффективной диагностики:

1. Использовать исправный мультиметр с правильным диапазоном измерений.
2. Подключать щупы к точкам с учетом полярности и безопасности.
3. Проводить измерения в различных режимах работы автомобиля – на холостом ходу, при включении нагрузки и в процессе запуска.
4. Сравнивать результаты с нормативными значениями для конкретной электрической цепи.

Использование мультиметра при диагностике электрических цепей позволяет своевременно выявлять проблемы и поддерживать надежную работу автомобиля, экономя время и средства на ремонт.
