Как распределяется напряжение в последовательной цепи: принципы и особенности

Когда несколько элементов соединены друг за другом в один ряд, напряжение по цепи не остается равным на каждом участке – оно делится между ними в зависимости от их характеристик. Понимание того, как именно это происходит, важно для правильного проектирования и анализа электрических схем, ведь от распределения зависят и сила тока, и работа каждого компонента. Чтобы глубже разобраться в этой теме и увидеть наглядные примеры, советую обязательно взглянуть на видео в начале и в конце статьи – там материал изложен более подробно и понятно.

Как напряжение распределяется в последовательной электрической цепи

Практический опыт показывает, что напряжение пропорционально сопротивлению каждого участка, т.е. чем выше сопротивление компонента, тем большую долю общего напряжения он «забирает». Например, если в цепи, питаемой от источника с напряжением 12 В, последовательно соединены два резистора с сопротивлениями 2 Ом и 4 Ом, то напряжение на первом резисторе будет примерно 4 В, а на втором – 8 В. Это связано с тем, что общее напряжение распределяется пропорционально сопротивлениям.

Факторы, влияющие на распределение напряжения

• Сопротивление элементов. Увеличение сопротивления конкретного элемента вызывает повышение напряжения на нем, при неизменном суммарном напряжении источника.
• Качество контактов и соединений. Плохой контакт может увеличить сопротивление на стыках и, соответственно, изменить распределение напряжения в цепи.
• Конструкция самой цепи. Последовательное соединение, в отличие от параллельного, всегда подразумевает одинаковый ток во всех точках цепи, а напряжения суммируются по длине.

В повседневной практике распределение напряжения в последовательной цепи используется для контроля состояния компонентов. Например, если один из резисторов начинает греться и менять сопротивление, напряжение в его точке измерения изменится. Это может быть индикатором неисправности.

Примеры из реальной работы

В одном из проектов по монтажу электрощитового оборудования мне приходилось контролировать распределение напряжений в цепи управления. Когда в цепи стояли последовательно подключенные датчики с различными внутренними сопротивлениями, напряжение на каждом сенсоре измерялось отдельно. По результатам замеров удалось выявить один дефектный датчик, который из-за существенно изменившегося сопротивления «заставлял» на себе сосредоточить чрезмерную часть напряжения, что могло привести к нестабильной работе всего узла.

Другой пример – использование ламп накаливания в последовательной цепи. Если в цепи последовательно включены лампы с разной мощностью и, соответственно, разной нагрузкой, напряжение распределяется обратно пропорционально мощности. Я видел случаи, когда неправильный подбор элементов приводил к перегоранию одной из ламп из-за перенапряжения, что легко предотвратить, правильно оценив распределение напряжения на этапе проектирования.

Закон Ома и принцип пропорционального распределения напряжения на резисторах в последовательной цепи

В последовательной цепи ток одинаков через все элементы. Это ключевой момент для объяснения того, как напряжение делится между резисторами. Каждый резистор «потребляет» часть напряжения пропорционально своему сопротивлению. Иными словами, напряжение на отдельном резисторе в последовательной цепи прямо зависит от величины его сопротивления.

Принцип пропорционального распределения напряжения

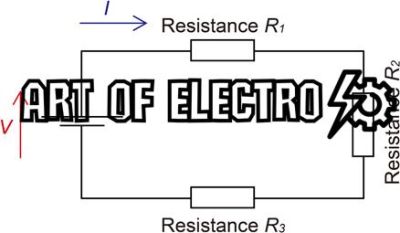

Представим цепь с тремя резисторами, соединёнными последовательно, с сопротивлениями 2, 3 и 5 Ом. К цепи приложено общее напряжение 10 В. По закону Ома: так как ток одинаковый на всех резисторах, напряжение на каждом резисторе будет пропорционально его сопротивлению.

• Резистор 2 Ом получит часть напряжения, меньшую, чем резистор 5 Ом.
• Ток через всю цепь определяется суммарным сопротивлением – в данном случае 10 Ом.
• Ток равен 10 В разделяемому на 10 Ом, то есть примерно 1 А.

Соответственно, напряжение на каждом резисторе будет равно произведению тока на сопротивление: 2 В, 3 В и 5 В. Это практическая демонстрация принципа пропорционального распределения напряжения, который непрерывно применяется при проектировании и анализе последовательно соединённых цепей.

Такой подход позволяет предсказать, как напряжение изменится при замене одного из резисторов на элемент с иным сопротивлением. Это особенно важно при работе с электроникой, где точное распределение напряжения необходимо для корректной работы отдельных компонентов.

На практике, если возникает необходимость уменьшить или увеличить напряжение на определённом участке цепи, достаточно корректно выбрать сопротивление резистора. Это значительно упрощает проектирование и настройку устройств без применения сложных схем регулирования напряжения.

Влияние индуктивных и ёмкостных элементов на распределение напряжения при переменном токе в последовательных цепях

При анализе распределения напряжения в последовательной цепи переменного тока особое значение приобретают индуктивные и ёмкостные элементы. Их поведение существенно отличается от чисто активных сопротивлений, что напрямую отражается на том, как напряжение распределяется по элементам цепи. Практический опыт показывает, что понимание влияния реактивных составляющих крайне важно для правильного проектирования и эксплуатации электрических схем.

В цепях переменного тока индуктивные и ёмкостные элементы создают дополнительные сопротивления – реактивные, которые меняют не только величину, но и фазу напряжения на каждом участке. Это приводит к тому, что напряжение не просто пропорционально сопротивлению, как в цепях постоянного тока, а распределяется с учётом комплексных импедансов.

Влияние индуктивной составляющей

Индуктивность создаёт индуктивное сопротивление, которое увеличивается с ростом частоты сигнала. В визуализации распределения напряжения в последовательной цепи с катушкой индуктивности видно, что напряжение на ней может существенно превзойти напряжение на резистивном элементе того же номинала. Например, при частоте 50 Гц катушка индуктивности с индуктивностью 100 мГн может создавать индуктивное сопротивление около 30 Ом, в то время как резистор в 10 Ом будет иметь значительно меньшее падение напряжения.

Для практического применения это означает, что если в цепь последовательно включен резистор и катушка индуктивности, то напряжение на катушке будет сдвигаться по фазе относительно общего напряжения и зачастую иметь большую величину благодаря повышенному импедансу. Это важно учитывать при настройке систем питания и при расчёте допустимых уровней напряжений на элементах.

Влияние ёмкостной составляющей

Ёмкость в последовательной цепи приводит к появлению ёмкостного сопротивления, которое, наоборот, уменьшается с увеличением частоты. Поэтому напряжение на конденсаторе при высокочастотных сигналах заметно снижается. В типичной ситуации для конденсатора ёмкостью 10 мкФ напряжение при частоте 50 Гц падает значительно меньше, чем при 1000 Гц, где емкостное сопротивление резко снижается.

Это объясняет, почему в фильтрах и согласующих устройствах часто используют реактивные элементы: с повышением частоты структура распределения напряжений меняется кардинально. В последовательной цепи с резистором и конденсатором на низкой частоте основное напряжение приходится на резистор, а на высоких – почти всё напряжение падает на резисторе, так как импеданс конденсатора становится малым.

Практические наблюдения и примеры

• В системах промышленной частоты (50-60 Гц) монтаж последовательной индуктивности приводит к существенному повышению напряжения на катушке, что требует применения компонентов с соответствующим запасом по напряжению.
• В высокочастотных цепях ёмкостные элементы зачастую используют для снижения уровней напряжений на отдельных участках, благодаря чему удаётся управлять формой и амплитудой сигнала.
• Комбинация индуктивных и ёмкостных элементов в последовательной цепи позволяет создавать резонансные явления, при которых напряжение на одном из элементов резко возрастает, что важно учитывать при выборе параметров устройств.

Знания о распределении напряжений с учётом реактивных свойств элементов помогают не только прогнозировать напряжение на каждой части цепи, но и предотвращать аварийные ситуации, связанные с превышением допустимых значений.

Практические методы расчёта падения напряжения в последовательных цепях

Падение напряжения в последовательных цепях всегда распределяется пропорционально сопротивлению каждого элемента. Это ключевое правило помогает грамотно планировать и анализировать работу электроприёмников как в бытовых, так и в промышленных установках.

Для практического расчёта важно учитывать суммарное сопротивление и силу тока, проходящего через цепь. Это позволяет точно определить величину падения напряжения на каждом участке и обеспечить устойчивую и безопасную работу системы.

Ключевые аспекты расчёта падения напряжения

• Последовательное соединение: напряжение распределяется в зависимости от сопротивления каждого компонента.
• Измерение тока и сопротивления: базовые параметры для вычисления падения напряжения.
• Учет параметров проводников: длина и сечение провода влияют на сопротивление и, следовательно, на падение напряжения.
• Использование приборов: в практике применяют вольтметры и другие измерительные устройства для проверки реальных значений.
• Проектирование цепей: оптимизация сопротивления компонентов и длины проводников помогает минимизировать потери напряжения.

Рекомендации для точного расчёта

1. Определить все сопротивления в последовательной цепи.
2. Измерить или определить силу тока, протекающего через цепь.
3. Учитывать характеристики проводников, особенно на больших расстояниях.
4. Проводить регулярные проверки и измерения для контроля изменений сопротивления.
5. Использовать специализированные программные инструменты для моделирования сложных цепей.
