Как понизить напряжение с 48 вольт до нужного уровня – методы и схемы

Работа с высоким напряжением требует аккуратного подхода, особенно когда нужно снизить его уровень до более безопасных и удобных значений для электроники и бытовых приборов. В этой статье мы разберём способы, как эффективно и надёжно уменьшить напряжение с 48 вольт, используя различные технические решения – от понижающих преобразователей до стабилизаторов. Чтобы понимать все тонкости процесса и избежать ошибок, лучше не ограничиваться только текстом, а заранее посмотреть видео в начале и в конце статьи, где подробно раскрывают нюансы и дают полезные пояснения по теме.

Как понизить напряжение с 48 вольт: эффективные методы и решения

Практический опыт показывает, что для понижения напряжения с 48 вольт чаще всего используют либо линейные стабилизаторы, либо импульсные преобразователи (DC-DC преобразователи). Каждый из этих методов имеет свои преимущества и ограничения, которые важно учитывать при проектировании схемы питания.

Основные методы понижения напряжения с 48 вольт

• Линейные стабилизаторы. Это простое и надежное решение, подходящее для небольших токов нагрузки и ситуаций, когда минимальный уровень электромагнитных помех критичен. Принцип работы основан на последовательном включении регулируемого элемента, который «сбрасывает» избыточное напряжение. Однако при падении с 48 вольт на, скажем, 12 вольт и токе нагрузки 1 ампер потери мощности будут значительными – около 36 ватт, которые рассеиваются в виде тепла. Это требует установки мощного радиатора и снижает КПД системы.
• Импульсные преобразователи (DC-DC понижающие, Buck-конвертеры). Идеальный выбор для задач с высокими токами и необходимостью эффективного использования энергии. В приборе используется переключающий элемент и индуктор, обеспечивающий преобразование высокого напряжения в стабильное низкое с КПД до 90-95%. Например, понижение с 48 до 12 вольт при токе 5 ампер может быть реализовано компактным модулем без существенного нагрева, что особенно важно для промышленных или автомобильных систем.
• Резистивные делители и шунты не подходят для долговременного и стабильного понижения с высокими токами из-за огромных потерь и нестабильности напряжения под нагрузкой. Их применение ограничено только контролем или тестированием, но не в реальных системах питания.

Практические рекомендации при выборе способа понижения напряжения

1. Определите ток нагрузки. Если он не превышает нескольких сот миллиампер, линейный стабилизатор может быть простым и надежным решением.
2. Учтите требования к КПД и тепловыделению. Для мощных нагрузок лучше выбрать DC-DC преобразователь, чтобы избежать дорогостоящих систем охлаждения.
3. Обратите внимание на уровень помех. Если в системе критичны радиопомехи, линейные стабилизаторы обеспечат более чистое выходное питание. Для импульсных устройств должны использоваться фильтры помех.
4. Проверяйте характеристики конкретных устройств. При выборе модуля DC-DC обратите внимание на диапазон входного напряжения, максимальный ток и способы защиты (от перенапряжения, перегрева).
5. Рассчитайте допустимое тепловыделение. На практике, при снижении с 48 до 24 вольт с током 2 ампера, импульсный преобразователь выделит примерно в 3-4 раза меньше тепла, чем линейный регулятор.

Принципы работы понижающих стабилизаторов напряжения для 48 В

Понижающие стабилизаторы напряжения играют ключевую роль при необходимости снизить напряжение с 48 В до более низких значений, например, до 12 В или 24 В. В системах с высоким исходным напряжением стабильное и безопасное понижение напряжения обеспечивает защиту подключенного оборудования и повышает общую надежность электросети. Важно понимать, что выбор и работа таких стабилизаторов основаны на конкретных принципах, позволяющих добиться оптимального соотношения эффективности и стабильности выходного сигнала.

Основной задачей понижающего стабилизатора напряжения является преобразование высокого входного напряжения от 48 В в более низкое стабильное напряжение с минимальными потерями и тепловыделением. Для этого часто используют различные схемные решения, каждый из которых имеет свои особенности, преимущества и ограничения. Рассмотрим эти принципы более подробно, чтобы понять, как эффективно и правильно реализовать понижение напряжения с 48 В.

1. Линейные понижающие стабилизаторы

Линейные стабилизаторы – это самый простой тип устройств, работающих на эффекте последовательного регулирования напряжения. Они включаются последовательно с нагрузкой и «сбрасывают» избыточное напряжение в тепло. При понижении с 48 В до, например, 12 В, на стабилизаторе выделяется значительная мощность в виде тепла, что требует установки радиаторов и может привести к низкой энергоэффективности.

Пример: при токе нагрузки 2 А рассеиваемая мощность составит примерно 72 Вт (36 В * 2 А), что требует мощного охлаждения. Линейные стабилизаторы уместны в тех случаях, когда нагрузка невелика или когда критична простота схемы и низкий уровень пульсаций.

2. Импульсные (DC-DC) понижающие преобразователи

На практике чаще всего для понижения 48 В до низких напряжений используют импульсные стабилизаторы – DC-DC преобразователи, работа которых основан на контролируемом включении и выключении силовых элементов с последующим сглаживанием выходного напряжения. Это повышает эффективность и позволяет значительно уменьшить тепловыделение.

Основные типы таких преобразователей:

• Поcледовательный понижающий преобразователь (buck) – наиболее распространенный вариант. Он снижает напряжение на выходе за счет быстрого переключения транзистора и накопления энергии в индукторе.
• Изолирующие преобразователи – используются реже, когда необходима гальваническая развязка между входом и выходом.

Преимущества импульсных преобразователей – высокая эффективность, часто превышающая 90%, возможность работы при высоких токах и широкий диапазон входных напряжений. При понижении с 48 В на 12 В и токе до 5 А такие преобразователи позволяют избежать громоздких систем охлаждения и снизить вес оборудования.

3. Принцип обратной связи и стабилизации выходного напряжения

Для поддержания стабильного выходного напряжения в понижающих стабилизаторах важна система обратной связи. Она непрерывно контролирует уровень напряжения и корректирует работу силового ключа или схемы регулировки. Это позволяет компенсировать колебания входного напряжения и изменяющуюся нагрузку.

В практике часто применяются ШИМ-регуляторы (широтно-импульсная модуляция), которые изменяют длительность импульсов, эффективно стабилизируя выходное напряжение. Такой подход обеспечивает минимальные пульсации и быстрый отклик на изменение условий.

4. Практические рекомендации по выбору стабилизатора для 48 В

1. Определите постоянный и пиковый ток нагрузки, чтобы выбрать подходящий по мощности стабилизатор.
2. Рассчитайте необходимую степень понижения – это влияет на выбор типа стабилизатора (линейный или импульсный).
3. Обратите внимание на режим работы: длительный или кратковременный, а также требования по пульсациям и помехам.
4. Для систем с высокой нагрузкой на выходе и высокими требованиями по эффективности предпочтительны импульсные DC-DC преобразователи.
5. При использовании линейных стабилизаторов учитывайте необходимость качественного охлаждения и возможное снижение надежности из-за тепловых нагрузок.

Пример: задача понизить 48 В до 24 В при токе 3 А оптимально решить с помощью buck-преобразователя. Это обеспечит стабильное напряжение, низкую температуру элементов и высокую эффективность – порядка 90–95%. Современные модули часто уже оснащены защитой от коротких замыканий и перегрузок, что упрощает интеграцию в проекты.

Особенности выбора импульсных преобразователей напряжения с входом 48 В

Импульсные преобразователи напряжения с входом 48 В представляют собой эффективный способ трансформации источника питания в нужное более низкое напряжение при высокой энергетической эффективности. Важно учитывать, что на практике подобные преобразователи должны выдерживать именно диапазон напряжений, в который обычно входит 48 В с некоторыми отклонениями (например, от 42 до 58 В), что гарантирует стабильность работы при колебаниях питающей сети.

Ключевые параметры при выборе импульсного преобразователя с входом 48 В

• Диапазон входного напряжения. Устройства должны поддерживать не только номинальные 48 В, но и расширенный диапазон. Для промышленных решений допустимо приближаться к 60 В на входе без ущерба для стабильности выходного напряжения.
• Максимальный ток и мощность нагрузки. Практика показывает, что часто требуется преобразователь с запасом по току при пиковых нагрузках – например, если нагрузка средняя составляет 5 А, выбор изделия на 7–10 А обеспечит надежность и долговечность.
• КПД и тепловыделение. Понижая напряжение с 48 В, важно минимизировать потери, чтобы избежать чрезмерного нагрева. Высокий КПД (часто выше 90%) – признак качественного импульсного преобразователя, который не потребует дополнительного охлаждения или сложных систем теплоотвода.
• Тип выходного сигнала. Обратите внимание на наличие стабилизации выходного напряжения, низкий уровень пульсаций и шумов, что критично для питания чувствительной электроники или цифровых систем.
• Защита и надежность. Важным фактором служат встроенные механизмы защиты от перегрузок, короткого замыкания и перепадов напряжения, которые значительно снижают риски выхода оборудования из строя.

Практические советы по подбору и применению

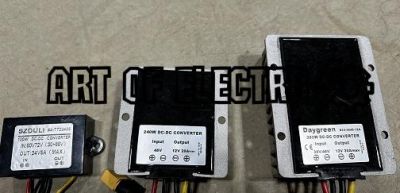

На практике часто приходится выбирать между готовыми модулями и самостоятельным конструированием импульсного преобразователя. Готовые решения обычно имеют сертификаты, подтверждающие их соответствие техническим требованиям, и поставляются с технической документацией. Например, популярны преобразователи, обеспечивающие стабилизацию с 48 В на 12 В или 24 В – ключевые значения для питания контроллеров, реле и других периферийных устройств.

При монтаже важно предусмотреть качественную разводку питания и организацию эффективного теплоотвода. Иногда приходится использовать дополнительные радиаторы или вентиляцию, особенно при нагрузках свыше 50 Вт, чтобы избежать деградации компонентов и падения КПД.

Безопасность и защита при снижении напряжения с 48 В в бытовых системах

Понижение напряжения с 48 В требует обязательного соблюдения мер безопасности для предотвращения повреждений оборудования и обеспечения надежной работы системы. Важно использовать правильные методы защиты, чтобы минимизировать риск электрических поражений и коротких замыканий.

Ключевые аспекты безопасности включают правильный выбор преобразователей напряжения, монтаж с учетом труднодоступных мест и использование защитных элементов, таких как предохранители и автоматы.

Основные меры безопасности и защиты

• Использование сертифицированных понижателей напряжения – важно приобретать качественные трансформаторы или DC-DC преобразователи с необходимой изоляцией и защитой от перегрузок.
• Заземление и изоляция – обеспечивает защиту от токов утечки и снижает риск поражения электрическим током при случайном контакте.
• Предохранители и автоматические выключатели – предотвращают повреждение оборудования и обеспечивают быстрое отключение при коротком замыкании или перегрузке.
• Правильное подключение и маркировка проводов – снижает вероятность ошибок при обслуживании и ремонте, обеспечивает удобство эксплуатации.
• Безопасное размещение оборудования – установка в недоступных для детей и домашних животных местах минимизирует риски.

Рекомендации по эксплуатации

1. Проверять состояние проводки и соединений перед запуском оборудования.
2. Проводить регулярное техобслуживание и контролировать теплоотвод от понижающих устройств.
3. Обучать пользователей правилам безопасной работы с электротехническими приборами.
4. Использовать устройства защиты от перенапряжений и короткого замыкания.
