Как правильно измерить и проверить сопротивление изоляции кабеля всех типов

Определить состояние изоляции кабеля – задача, требующая точного подхода и правильного инструментария. Нельзя просто так прозвонить жилы и забыть, ведь защита от пробоя и утечек зависит от показателей сопротивления материала, который держит ток в рамках. В статье расскажем, как правильно пользоваться специальными приборами для замера, на что обращать внимание при интерпретации результатов и какие ошибки стоит избегать. Для тех, кто хочет уловить суть и сразу увидеть процесс в деталях, советую заглянуть на видео в начале и под конец материала – там вся теория и практика изложены максимально просто и понятно.

Принципы работы мегомметра и особенности измерения сопротивления изоляции кабеля

Основной задачей мегомметра является создание электрического поля высокого напряжения, обычно в диапазоне от 250 В до 5 кВ, в зависимости от типа и уровня изоляции проверяемого кабеля. При этом, если изоляция исправна, ток утечки будет крайне малым, а сопротивление – очень высоким, зачастую достигающим сотен мегом Ом. Низкие значения сопротивления указывают на повреждение или загрязнение изоляционного материала, что требует оперативного ремонта.

Как работает мегомметр и что влияет на результаты измерения

Мегомметр условно состоит из генератора высоковольтного постоянного напряжения, цепи измерения тока утечки и устройства отображения результата. При подключении к кабелю прибор создает напряжение, которое 'проталкивает' электрический ток через изоляцию. Величина этого тока напрямую связана с качеством изоляционного слоя. Более качественная изоляция имеет минимальное токопрохождение – такое сопротивление изоляции кабеля достигает миллионов Ом.

Особенность измерений с мегомметром – это необходимость правильной подготовки объекта и учет условий окружающей среды. Например, влажность, загрязнения на поверхности изоляции и температура могут существенно влиять на результаты. Практика показывает, что измерения проводятся при сухой и чистой поверхности, а при высокой влажности измерения рекомендуется повторять после просушки или проветривания кабеля.

• Напряжение тестирования. Для силовых кабелей обычно используют 1, 2 или 5 кВ. Выбор зависит от номинального напряжения кабеля и требований технической документации. Слишком высокое напряжение может повредить изоляцию, а слишком низкое – не выявить дефекты.
• Время измерения. Стандартно измерение проводится за 1 минуту, так как сопротивление изоляции меняется с длительностью воздействия напряжения. В начале показания могут быть ниже, потом постепенно стабилизируются.

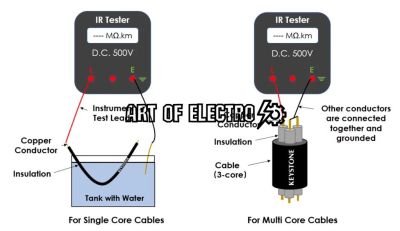

• Полярность и последовательность. При проверке кабелей с большим сечением и длиной важно соблюдать полярность подключения и производить измерения между каждой жилой, жилой и экраном, а также жилой и землей.

Практические рекомендации для более точного измерения

Мой опыт работы с диагностикой изоляции показывает, что правильное освоение принципов работы мегомметра значительно облегчает интерпретацию результатов. Часто мастера сталкиваются с ситуацией, когда показания сопротивления кажутся низкими, но после очистки и просушки кабеля сопротивление повышается до безопасных значений.

Например, при измерении сопротивления изоляции силового кабеля сечением 16 мм? и длиной около 50 метров, падение ниже 100 МОм указывало на загрязнение или влаги в оболочке. После механической очистки и сушки сопротивление повышалось до 500 МОм – в пределах нормы. Это четко иллюстрирует, что простое понимание принципа работы мегомметра и полнота подготовки объекта – залог надежных замеров.

Технические требования и стандарты по диагностике сопротивления изоляции кабелей в промышленности

На практике сопротивление изоляции определяется методом мегомметрии с использованием специальных приборов – мегомметров, которые подают на кабель высокое постоянное напряжение и фиксируют изоляционные параметры. Однако для выполнения измерений важна не только техника, но и понимание норм, регламентирующих нормы допустимых значений и методики выполнения замеров в различных условиях эксплуатации и состояниях кабеля.

Основные стандарты и нормативы, регулирующие диагностику изоляции кабелей

В промышленной сфере диагностика сопротивления изоляции кабелей проводится согласно отраслевым стандартам, рекомендующим процедуры, режимы измерений и критерии оценки состояния изоляции. Среди них можно выделить общепринятые нормы, основанные на международных и межотраслевых стандартах, которые задают правила прохождения контрольных испытаний.

• Уровни тестового напряжения – применяются с учетом типа кабеля и номинального рабочего напряжения. Например, для силовых кабелей на 1 кВ рабочим значением обычно служит тестовое напряжение порядка 500 В или 1000 В. Для кабелей с напряжением выше 10 кВ – тестовое напряжение соответственно выше, может достигать 5 кВ и более.
• Время выдержки напряжения – измерение сопротивления изоляции выполняется при выдерживании тестового напряжения в течение определённого времени (чаще от 1 до 10 минут). Обычно опираются на стандартные интервалы, рекомендованные в нормативной документации, позволяющие выявить дефекты, такие как влажность, старение изоляционного материала или повреждения.
• Минимально допустимые значения сопротивления изоляции – обычно сопротивление изоляции не должно быть ниже 1 МОм на киловольт рабочего напряжения кабеля. На практике это означает, что если кабель рассчитан на напряжение 10 кВ, то сопротивление изоляции должно быть не менее 10 МОм. В некоторых случаях, особенно для новых кабелей, рекомендуются значения в сотни МОм.
• Методика подключения и подготовка к измерению – стандарт предусматривает необходимость отключения кабеля от нагрузки и оборудования, очистку и высушивание изоляции, снятие наводок и защитных заземлений, чтобы обеспечить чистоту и точность диагностики.

Применение данных норм в повседневной практике позволяет выявлять скрытые дефекты изоляции, не допускать перегревов, коротких замыканий и пожарных ситуаций на промышленных объектах. Например, если при проверке сопротивления изоляции кабеля, питающего оборудование высокого потребления, обнаруживается снижение показателей меньше допустимых границ, это сигнал к проведению детального обследования и, возможно, замене проводки.

Особое внимание стоит обратить на промышленные условия эксплуатации – влажность, температура, механические воздействия. Стандарты технических требований к измерениям прямо указывают необходимость проведения замеров в условиях, максимально приближенных к реальным, либо с учетом корректировок исходя из климата и режима работы кабеля. Иногда входит в перечень проверок оценка влияния окружающей среды на изоляционные характеристики и применение дополнительных процедур, таких как сушка кабеля перед замерами.

Примеры из практики

1. На одном из заводов была выявлена проблема с низким сопротивлением изоляции силового кабеля питания агрегата. Измерения показали значение около 5 МОм при номинальном рабочем напряжении 6 кВ. Это было значительно ниже минимального порога (6 МОм). Проведенный анализ выявил просачивание влаги в кабельную жилу из-за повреждения наружной оболочки, что привело к деградации изоляции. В результате кабель был заменён.
2. При вводе в эксплуатацию нового кабеля после прокладки стандартные проверки показали сопротивление изоляции около 500 МОм при тестовом напряжении 1000 В. Это соответствует нормативам проведения диагностики, указывая на отличное качество изоляции и надежность дальнейшей эксплуатации без дополнительных мер.
3. Регулярное плановое измерение на нефтехимическом предприятии с использованием мегомметра показало снижение сопротивления изоляции со временем. В документации ссылаются на требования заводских инструкций и промышленных стандартов, рекомендующих периодичность измерений не реже одного раза в 6 месяцев. Это позволило своевременно выявить ухудшение состояния и предотвратить аварийный простой оборудования.

Безопасность и подготовка к измерениям сопротивления изоляции кабеля в полевых условиях

Измерение сопротивления изоляции кабеля требует строгого соблюдения правил безопасности и тщательной подготовки. Это необходимо для предотвращения поражения электрическим током и получения достоверных результатов замеров.

Перед началом работы необходимо проверить исправность измерительного прибора и использовать средства индивидуальной защиты. Важно отключить кабель от источника питания и убедиться в отсутствии напряжения на проверяемом участке.

Ключевые аспекты безопасности и подготовки

• Отключение питания: убедитесь, что кабель полностью обесточен и защищён от случайного включения.
• Проверка оборудования: средство измерения должно быть откалибровано и не иметь повреждений.
• Использование защитных средств: наденьте изолирующие перчатки, защитные очки и используйте диэлектрические коврики при необходимости.
• Осмотр кабеля: устраните видимые дефекты, грязь, влага на изоляции перед измерением.
• Правильные контакты: надежно подсоедините прибор к кабелю, исключая плохой контакт и ложные показания.
• Правильное место измерения: выбирайте зону с хорошим доступом и минимальной влажностью для точности результатов и безопасности.
• Информирование коллег: предупредите окружающих о проведении измерений во избежание случайного вмешательства.
• Соблюдение инструкции: следуйте рекомендациям производителя прибора и стандартам проведения измерений.

Соблюдение этих правил гарантирует безопасность персонала и обеспечивает достоверность измерений сопротивления изоляции кабеля.
