Как правильно пользоваться индикатором напряжения и отверткой напряжения: инструкция и советы

Проверить наличие электрического тока без специальных устройств сложно, но с индикатором напряжения-отверткой это становится просто и удобно. Этот незаменимый в быту и на работе инструмент помогает быстро определить, есть ли напряжение в проводах или розетках, не рискуя собой и оборудованием. Важно знать, как именно подносить и применять прибор, чтобы получить точный результат и избежать ошибок. Для тех, кто хочет глубже разобраться в тонкостях работы с таким устройством, рекомендуем обязательно посмотреть видео в начале и в конце статьи – там наглядно пояснены все этапы использования и дополнительные советы, которые помогут освоить навык на отлично.

Как пользоваться индикатором напряжения и индикаторной отверткой: практическое руководство

Давайте разберёмся, как пользоваться индикатором напряжения отверткой, чтобы быстро и эффективно определить, есть ли напряжение в проводе или розетке. Это не требует специальных знаний, стоит лишь соблюдать несколько простых правил.

Основные шаги: как пользоваться индикатором напряжения отверткой

1. Проверка исправности индикатора: Перед началом работы убедитесь, что индикаторная отвертка работает. Для этого поднесите её к источнику напряжения, который точно есть (например, включённая лампочка) и посмотрите, загорится ли индикатор.
2. Подготовка к проверке: Убедитесь, что руки сухие, а инструмент не повреждён. Безопасность превыше всего.
3. Проверка провода или контакта: Просто коснитесь металлической частью индикаторной отвертки проверяемого электрического провода или контакта. Если в цепи есть напряжение, индикатор загорится или засветится. Обычно это светодиод или маленькая лампочка внутри ручки.

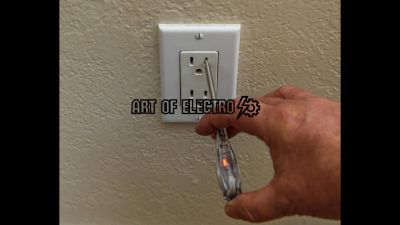

4. Проверка розетки: Вставьте металлический наконечник в отверстие фазы розетки, не касаясь корпуса, и следите за индикатором. Если индикатор загорелся, значит напряжение присутствует.
5. Проверка отсутствия напряжения: Чтобы убедиться, что цепь обесточена, проведите тест на разных точках, повторив процедуру. Если индикатор не реагирует, значит напряжение отсутствует.

При работе с индикатором напряжения помните, что индикаторная отвертка позволяет определить наличие напряжения, но не измерить его величину. Для точного измерения напряжения используют мультиметры или специальные тестеры. Также индикаторная отвертка находит только напряжение в определённых пределах, чаще всего в сети переменного тока бытового напряжения.

Принцип работы и конструкция индикатора напряжения с разбором типовых моделей

В основе конструкции индикатора напряжения обычно лежит тонкий корпус с изолирующей ручкой, внутри которого расположен контакт, а также небольшой электронный блок или электрическая лампочка (например, неоновая или светодиод). В некоторых моделях применяется резистор и транзистор для повышения чувствительности. Когда наконечник индикатора касается проводника с напряжением, ток через высокоомный резистор проходит на индикатор, заставляя светиться лампочку или светодиод.

Типовые модели индикаторов напряжения отверток

• Простая неоновая отвертка – самый распространённый и доступный вариант. Внутри находится неоновая лампа и сопротивление. При касании к фазному проводу на индикаторе загорается слабое красное свечение. Такой индикатор хорошо подходит для проверки наличия напряжения в сетях переменного тока.
• Светодиодная отвертка с батарейкой – чуть более сложный прибор, внутри которого есть небольшой источник питания. Такие модели могут показывать более чёткий сигнал и работать и с постоянным, и с переменным током. Здесь светодиод загорается, когда напряжение есть, что делает использование индикатора напряжения более удобным и заметным.
• Бесконтактные индикаторы напряжения – более современные и безопасные приборы. Они не требуют соприкосновения с проводником и реагируют на электрическое поле вблизи провода. Такие модели идеально подходят для быстрого выявления живых проводов без риска поражения током.

Каждый тип индикатора напряжения имеет свои преимущества и ограничения, но все они рассчитаны на то, чтобы максимально упростить контроль электрических цепей. Правильно используя индикатор напряжения, особенно индикатор напряжения отвертку, вы сможете быстро и безопасно определить, под напряжением ли провод или устройство.

Техника безопасности при использовании индикаторной отвертки в бытовых условиях

Ниже приведены ключевые рекомендации по безопасности при использовании индикатора напряжения в домашних условиях, которые помогут вам не только точно определить наличие напряжения, но и избежать травм и повреждений электрооборудования.

Главные правила безопасности при работе с индикаторной отверткой

• Проверяйте исправность инструмента перед использованием. Прежде чем использовать индикаторную отвертку, убедитесь, что корпус и светодиод/лампочка не повреждены, а контактные части чистые и не окислены. Повреждения могут привести к неправильным показаниям или даже к электрическому удару.
• Убедитесь, что в руке нет влаги. Работать с индикатором напряжения отверткой можно только с сухими руками. Влажность значительно увеличивает риск поражения током, особенно при контакте с токоведущими элементами.
• Держите инструмент за изолированную ручку. Никогда не прикасайтесь к металлической части индикаторной отвертки во время проверки. Обязательно держите инструмент за специально предусмотренную пластиковую или резиновую ручку.
• Не работайте под напряжением без нужды. Если возможно, обесточьте проверяемый участок цепи, чтобы повысить безопасность. Если же необходимо работать под напряжением, будьте особенно внимательны и используйте все перечисленные меры безопасности.
• Проверяйте инструмент на известном источнике напряжения. Перед началом проверки всегда протестируйте индикаторную отвертку на простой и надежной точке с напряжением, чтобы убедиться в ее исправности.
• Не применяйте индикаторную отвертку для измерения высоких напряжений. Этот инструмент рассчитан на бытовые напряжения, поэтому при работе с промышленным или повышенным напряжением его использование может быть опасным и не информативным.
• Держитесь подальше от оголённых и повреждённых проводов. Даже если индикатор отвертка не светится, не трогайте провода без изоляции. Возможно, источник питания отключён, либо инструмент неисправен.

Итоги: как правильно пользоваться отверткой индикатором напряжения

Главная задача этого прибора – показать, есть ли в контакте или проводе напряжение, и сделать это максимально быстро и наглядно. Но чтобы результат был точным и верным, важно соблюдать несколько правил, о которых мы говорили в пошаговой инструкции.

• Проверяйте исправность самой отвертки. Перед использованием убедитесь, что индикатор работает – коснитесь им к проверяемому источнику с известным напряжением.
• Держите отвертку правильно. Обязательно касайтесь металлической части корпуса, чтобы индикатор замкнул цепь через ваше тело и смог показать наличие напряжения.
• Проверка выполняется только на изолированных проводах. Не касайтесь оголённых частей руками, это опасно.
• Если отвертка не загорается – напряжения нет, но не всегда это стопроцентно. Для полной уверенности лучше использовать дополнительные методы или более точные приборы.
• Следите за своим состоянием и окружающей средой. Влажные руки, мокрый пол или нестабильные условия могут влиять на работоспособность индикатора.

Практические рекомендации для пользователя

1. Перед началом убедитесь в целостности изоляции отвертки и отсутствии механических повреждений.
2. Используйте отвертку индикатор как предварительный способ проверки, а не единственный.
3. Никогда не полагайтесь на неё в серьёзных случаях или при ремонте сложных электрических систем без дополнительного оборудования.
4. Храните инструмент в сухом месте, периодически проверяйте его работоспособность.
5. Обучайтесь основам электробезопасности – это поможет не только правильно пользоваться отверткой, но и сохранять жизнь и здоровье.

Как эти знания пригодятся в будущем

Понимание того, как пользоваться отверткой индикатором напряжения, позволит вам быстро и уверенно определить, есть ли в электросети ток, и избежать случайных ударов током. Это не только практичный навык для домашнего мастера, но и важная часть общей безопасности. С опытом вы сможете без страха проверять розетки, выключатели и провода, а это сэкономит время и убережёт от лишних затрат на услуги электрика.

В конечном счёте, освоив этот простой, но эффективный инструмент, вы становитесь более независимым и ответственным в вопросах электричества. Так что возвращайтесь к проверке смело, действуйте аккуратно и всегда помните: электричество – друг, но только в умелых руках!
