Как замерить, измерить и проверить выходное напряжение блока питания

Если хочется точно узнать, выдаёт ли блок питания нужное напряжение, это можно сделать с помощью простых измерений. Правильное снятие показаний позволит убедиться, что устройство работает стабильно и безопасно. В процессе проверки важно соблюдать простые правила, чтобы избежать ошибок и не повредить сам прибор. Для тех, кто предпочитает визуальные объяснения, рекомендуем в начале и в конце статьи посмотреть прикреплённые видео – там всё подробно разобрано, от подготовки до анализа результатов, это поможет получить полное понимание темы без лишней теории.

Как проверить напряжение блока питания: точные методы и технологии

Чтобы правильно замерить напряжение блока питания, не обязательно быть профессионалом, достаточно иметь под рукой хотя бы простой мультиметр и немного знаний о том, как работать с ним безопасно. Важно подготовить устройство к замеру, выбрать нужный режим измерения и аккуратно выполнить подключение щупов. Далее расскажу о точных методах и технологиях проверки, которые помогут избежать ошибок и получить достоверные результаты.

Основные способы замера и проверки напряжения блока питания

1. Использование мультиметра в режиме постоянного напряжения (DC):

   Чтобы проверить выходное напряжение блока питания, сначала убедитесь, что мультиметр переключен в режим измерения DC voltage. Обычно это обозначается буквой V с горизонтальной линией и точками под ней.

   Такой способ подходит почти для любых блоков питания, включая с регуляторами и без.
2. Проверка под нагрузкой:

   Измерять напряжение легче всего на выходе блока питания без нагрузки, но это не всегда говорит о реальном состоянии устройства. Чтобы получить точные данные, стоит подключить стандартную нагрузку, например, резистор, который соответствует номинальному току.

   Во время замера под нагрузкой можно заметить, как напряжение изменяется, что помогает выявить проблемы с внутренними компонентами блока или нестабильность подачи напряжения.
3. Визуальный и тактильный осмотр перед замером:

   Очень часто перед проверкой напряжения рекомендуется осмотреть блок питания на предмет вздувшихся конденсаторов, обгоревших участков или посторонних запахов. Такие признаки часто указывают на возможные неисправности, которые могут повлиять на параметры выходного напряжения.

   Также включите блок питания и послушайте, нет ли необычного шума или треска – это тоже сигнал к проверке с повышенным вниманием.
4. Использование осциллографа для проверки качества напряжения:

   Если есть доступ к осциллографу, можно получить полную картину того, как ведет себя выходное напряжение блока питания во времени. Сам по себе мультиметр покажет среднее значение, а осциллограф позволит увидеть пульсации, шумы и другие помехи.

   Это особенно важно для блоков питания с импульсной стабилизацией и в случае, если устройство питает чувствительную электронику.

Измерение выходного напряжения блока питания мультиметром: пошаговая инструкция и особенности

Перед тем как измерить напряжение блока питания, убедитесь, что мультиметр исправен, батарея в приборе свежая, а выбран правильный режим измерения напряжения – постоянного (DC), так как большинство блоков питания выдает именно постоянку.

Пошаговая инструкция по замеру напряжения блока питания мультиметром

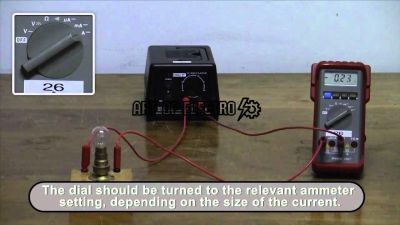

1. Выберите режим измерения напряжения. На мультиметре установите переключатель на измерение постоянного напряжения (обозначается как DCV или напряжение со штрихом и точками).
2. Подготовьте блок питания. Включите устройство, если это возможно. Если блок питания части какого-либо устройства, подключите нагрузки или оставьте разъем открытым в зависимости от рекомендаций производителя.
3. Подсоедините щупы мультиметра. Черный щуп вставьте в гнездо COM, красный – в гнездо для измерений напряжения (часто подписано V).
4. Измеряйте напряжение. Аккуратно приложите черный щуп к минусовому контакту выхода блока питания, а красный – к плюсовому. Контакты могут быть разными – это могут быть клеммы, штекер или разъемы, поэтому ориентируйтесь на маркировку или документацию.
5. Считайте показания на дисплее мультиметра. Обратите внимание на то, чтобы они были близки к заявленному напряжению блока питания. Небольшие отклонения допустимы, но значительные – повод для проверки или замены устройства.
6. Отключите мультиметр и блок питания после измерения. Это важно для безопасности и сохранности оборудования.

Особенности и советы при замере напряжения блока питания

• Безопасность прежде всего. Даже небольшой блок питания может выдать опасное для пользователя напряжение, особенно если речь идет о сетевом устройстве, так что не прикасайтесь к оголенным контактам.
• Правильное положение щупов. Чтобы замер был точным, важен контакт щупов с соответствующими полюсами. Ошибочное подключение '+' к '-' не повредит мультиметру, но даст отрицательное значение.
• Диапазон измерений. Если мультиметр не автоматический, выбирайте диапазон, покрывающий ожидаемое напряжение с небольшим запасом, чтобы не повредить прибор.
• Нагрузочное тестирование. Напряжение без нагрузки может отличаться от напряжения при работе с нагрузкой, поэтому для более точной проверки используйте тестовую нагрузку, если это возможно.

Использование осциллографа для анализа качества и стабильности напряжения блока питания

Процесс проверки с помощью осциллографа начинается с подключения щупа к выходным клеммам блока питания. После этого можно наблюдать напряжение в режиме реального времени, что очень важно для понимания, насколько стабильно оно держится под нагрузкой и без неё. Если выходное напряжение качается, осциллограф покажет это мгновенно, и вы сможете определить, есть ли проблемы с фильтрацией или регуляцией.

Основные этапы замера напряжения блока питания осциллографом

• Подключение щупа – обязательно соблюдайте полярность, обычно красный к плюсу, чёрный к минусу.
• Настройка шкал осциллографа – выставьте подходящий диапазон напряжения и времени, чтобы собрать максимально чёткую картину.
• Наблюдение сигнала – обратите внимание на форму сигнала, наличие шумов, пульсаций и выбросов.
• Анализ результатов – стабильное и чистое напряжение выглядит как ровная линия без больших отклонений.

Если вы заметите, что форма сигнала искажена или содержит регулярные выбросы, это явно сигнал о том, что блок питания работает нестабильно или содержит неисправности. Например, сильные пульсации чаще всего означают, что проблема в фильтрах сглаживания.

Использование осциллографа позволяет не только проверить напряжение блока питания, но и детально оценить качество его работы в реальных условиях. Это особенно важно при диагностике сложных электронных устройств, где стабильное питание – залог корректной работы.

Как определить неисправности блока питания по результатам измерений напряжения: итоги и рекомендации

Важно помнить, что правильное и стабильное выходное напряжение – залог корректной работы всей электроники, подключенной к блоку питания. Даже незначительное падение или скачок могут привести к повреждению компонентов или нестабильной работе системы.

• Нормальное напряжение – измеренное значение должно приблизительно соответствовать указанному на корпусе блока питания.
• Стабильность показаний – напряжение не должно сильно колебаться под нагрузкой.
• Пониженное или повышенное напряжение говорит о проблемах с трансформатором, выпрямителем или регулятором.
• Отсутствие напряжения может свидетельствовать о сгоревшем предохранителе, повреждении цепи питания или внутреннем коротком замыкании.
• Проверка напряжения должна выполняться мультиметром с правильным выбором диапазона и соблюдением элементарных мер безопасности.

Практические рекомендации

1. Перед замером обязательно отключайте блок питания от нагрузки, а затем измеряйте напряжение под нагрузкой.
2. Используйте исправный мультиметр, предварительно проверяя его работоспособность.
3. Записывайте полученные показания и сравнивайте их с технической документацией.
4. Если обнаружили отклонения – сначала проверьте соединения и контакты, возможно, проблема в них.
5. При подозрении на серьёзные неполадки лучше проконсультироваться с опытным мастером или заменить блок питания целиком во избежание рисков.

С этими знаниями вы будете чувствовать себя уверенней при работе с электроприборами и сможете самостоятельно диагностировать большинство проблем с питанием. Это отличный навык, который пригодится не раз, даже если вы не профессиональный электрик. Главное – быть внимательным и не бояться проверять оборудование.

В итоге, правильно измеренное и проанализированное напряжение – это первый шаг к надежной работе техники. Так что вперед, экспериментируйте и обучайтесь – всё под контролем!
