Как правильно замерить сопротивление датчика мультиметром и проверить его работоспособность

Чтобы убедиться в исправности датчика, важно знать, как правильно измерять его сопротивление при помощи мультиметра. Это несложная процедура, которая помогает быстро выявить неполадки и понять, стоит ли менять элемент или стоит поискать проблему в другом месте. В статье разберем, как подключить прибор, какие значения считать нормальными и на что обратить внимание в процессе диагностики. Если хотите получить максимально полное представление о теме, обязательно посмотрите видео в начале и в конце – там все показано детально и наглядно, без лишней теории.

Как замерить сопротивление мультиметром датчика: точные инструкции и рекомендации

Для измерения сопротивления датчика мультиметром важно подготовить устройство и сам инструмент. Важно, чтобы мультиметр имел режим измерения сопротивления (омметр), а датчик был отключен от питающей цепи. Если этого не сделать, результаты окажутся недостоверными, и можно повредить оборудование.

Пошаговое руководство по измерению сопротивления мультиметром датчика

1. Отключите питание системы и изолируйте датчик. Перед замером необходимо обесточить цепь, в которой установлен датчик. Это защитит и вас, и мультиметр.

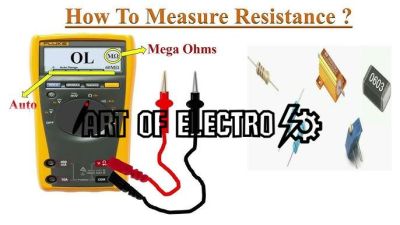

2. Подготовьте мультиметр. Включите прибор и установите режим измерения сопротивления. Обычно он обозначается символом «?».
3. Подключите щупы к контактам датчика. Проверьте, чтобы щупы были плотно зафиксированы и контакт был надежным. Контакты датчика должны быть чистыми, без загрязнений и окислов.
4. Считайте показания с экрана мультиметра. Они покажут сопротивление датчика. Для разных сенсоров существуют характерные диапазоны сопротивления. Например, термисторы в холодном состоянии могут показывать несколько кОм, а в горячем значительно меньше.
5. Сравните значения с эталонными. Обычно в технической документации на датчик указано допустимое сопротивление при стандартных условиях. Если значение заметно отличается, вероятность неисправности датчика высока.

Пример: В случае замера сопротивления датчика температуры, расположенного в системе охлаждения, в норме можно ожидать значение около 2–3 кОм при комнатной температуре. Если мультиметр показывает бесконечность (отсутствие связи) или очень низкий уровень (около 0 Ом), датчик скорее всего повреждён.

Основные рекомендации и полезные советы при измерении сопротивления датчика мультиметром

• Перед проверкой обязательно убедитесь, что датчик полностью отсоединён от управляющей электроники. В противном случае показания будут смешаны с сопротивлением других элементов цепи.
• Используйте качественный мультиметр со стабильным режимом измерения сопротивления. Бюджетные модели могут давать погрешности, особенно при небольших значениях Ом.
• Проверьте состояние щупов и контактов на датчике. Окисленные или загрязнённые поверхности могут искажать результаты.
• При замерах ниже 1 Ом используйте режим измерения малого сопротивления, если он предусмотрен в вашем приборе – это обеспечит большую точность.

Технические особенности измерения сопротивления датчиков разного типа мультиметром

Измерение сопротивления мультиметром датчика требует понимания особенностей самого датчика и правильного выбора режима на приборе. Разные типы датчиков имеют разные конструкции и параметры, что влияет на методику проверки. Неверное подключение или отсутствие учета характеристик может привести к ложным результатам или даже повреждению оборудования.

При измерении сопротивления датчика мультиметром важно учитывать, что некоторые датчики работают с постоянным сопротивлением, другие – с переменным, зависящим от внешних факторов, таких как температура или положение. Это требует не просто 'прозвонки', а понимания нормы и динамики изменения сопротивления в рабочем состоянии.

Особенности измерения сопротивления в датчиках постоянного сопротивления

• Пример: Резистивный датчик положения может иметь номинальное сопротивление 2 кОм. При измерении мультиметром разумно ожидать отклонение не более 10% от этой величины – сильно завышенное или заниженное значение свидетельствует о неисправности.
• Важно помнить об отсутствии полярности при измерении сопротивления, но при работе с некоторыми датчиками (например, с внутренним диодом) неправильное подключение может исказить показания.

Измерение сопротивления термисторов и датчиков температуры

Термисторы – это датчики, в которых сопротивление меняется в зависимости от температуры. Нагрев или охлаждение датчика должно привести к предсказуемым изменениям сопротивления. Чтобы измерить сопротивление мультиметром на таком датчике, сначала проверьте температуру окружающей среды и сравните полученную величину с технической таблицей производителя.

• NTC-термистор при повышении температуры демонстрирует падение сопротивления. Например, при 25 °C сопротивление может быть около 10 кОм, но при 50 °C – уже около 3 кОм.
• PTC-термистор наоборот увеличивает сопротивление при нагреве.
• Если измерения дают постоянное или бесконечное сопротивление при изменении температуры, скорее всего, датчик поврежден.

Особенности проверки резисторных датчиков положения и угла поворота

1. Измерьте сопротивление между крайними контактами – это будет максимальное значение номинала датчика (например, 5 кОм).
2. Перемещая движок, замеряйте сопротивление между движком и крайними контактами – показания должны изменяться плавно и без резких скачков.
3. Прерывистые или нестабильные значения свидетельствуют о износе или загрязнении токосъёмных дорожек.

Измерение сопротивления датчиков индуктивного типа и датчиков Холла

Измерение сопротивления мультиметром на таких датчиках требует особой осторожности. Часто эти датчики содержат внутренние электронные компоненты и котушки, для которых важно не только сопротивление, но и параметры индуктивности. Однако мультиметр позволяет быстро проверить целостность обмоток.

• Если измерение показывает короткое замыкание (близкое к нулю) или обрыв (бесконечность), это указывает на проблемы.
• Датчики Холла не измеряются по сопротивлению, так как это полупроводниковые устройства с логическими выходами. Здесь проверяется питание и выходные сигналы.

Практические советы по подготовке и подключению мультиметра для проверки сопротивления датчика

Еще один ключевой момент – отключить питание системы, к которой подключен датчик. Проверка сопротивления мультиметром на датчике в заведенной и включенной цепи даст неверные значения и может повредить сам мультиметр. Если датчик установлен на автомобиле или в другой сложной системе, рекомендуем демонтировать его или отсоединить разъемы, чтобы замер проводился изолированно.

Подготовка мультиметра к проверке сопротивления датчика

• Выбор режима измерения: Переключите мультиметр в режим Омметра. На цифровых устройствах это обычно отдельная позиция с маркировкой «?». Аналоговые модели имеют шкалу с разным диапазоном сопротивления – выбирайте подходящий диапазон, исходя из ожидаемого значения сопротивления датчика (например, от 200 Ом до 20 кОм).
• Проверка исправности щупов: Перед подключением убедитесь, что тестовые щупы надежно закреплены и не повреждены. Короткое замыкание щупов между собой должно показывать нулевое или близкое к нулю сопротивление.
• Калибровка прибора: Если ваш мультиметр позволяет, выполните нулевую калибровку (особенно актуально для аналоговых моделей). Это уменьшит погрешность измерений и улучшит точность результатов.

Подключение мультиметра к датчику для измерения сопротивления

1. Изолируйте датчик: Если датчик подключен к проводке, лучше отсоединить разъемы или снять датчик целиком. Это не позволит результатам измерения включать сопротивление проводов или иных элементов системы.
2. Оценка результатов: После замера сравните полученное сопротивление с техническими данными датчика. Например, для термисторов характерен диапазон сопротивления, который меняется с температурой, а для датчиков положения – фиксированные значения в определенных пределах. Если сопротивление сильно отличается от нормы (скажем, 0 Ом или бесконечность), сенсор вероятно неисправен.

Примеры из практики

В моей практике, при проверке температуры воздуха с помощью термисторного датчика, я обращаю внимание на то, что при комнатной температуре сопротивление должно находиться в диапазоне от 5 кОм до 20 кОм. Если мультиметр показал значение меньше 1 Ом, это свидетельствует о коротком замыкании. Если же прибор показывает бесконечное сопротивление – обрыв цепи.

Для датчиков положения типа потенциометров, например, при повороте рычага сопротивление изменяется плавно. Если в процессе проверок наблюдается резкий скачок показаний или постоянное значение вне допустимого диапазона, требуется замена элемента.

Анализ результатов измерения сопротивления датчика мультиметром и выявление типовых неисправностей

Очень важно помнить, что сопротивление зависит от типа датчика и условий его работы, поэтому просто взять и считать цифру недостаточно. Нужно понимать, что слишком большое или слишком маленькое значение сопротивления сигнализирует о возможных поломках – например, обрыве, коротком замыкании или внутреннем износе элемента.

• Правильная подготовка: Перед измерением отключайте питание и снимайте датчик с платы или цепи, чтобы исключить влияние других компонентов.
• Сравнение с эталоном: Заранее узнайте нормальные значения сопротивления для вашего датчика – это ключ к правильной интерпретации результатов.
• Обращайте внимание на диапазон: Сопротивление должен измерять в правильном режиме мультиметр с подходящим диапазоном.
• Типичные неисправности: Как правило, обрыв цепи проявляется бесконечным сопротивлением, а короткое замыкание – очень низким.
• Влияние температуры: Учитывайте, что некоторые датчики имеют зависимость от температуры, и сопротивление может меняться при нагреве или охлаждении.

Практические советы

1. Всегда проверяйте мультиметр перед началом работы, чтобы быть уверенным в точности показаний.
2. Записывайте результаты измерений и сравнивайте их с предыдущими замерами, если такие есть – это поможет заметить постепенный износ.
3. Если сомневаетесь в правильности измерения, сделайте несколько замеров с разным расположением щупов и при различных условиях.
4. Не забывайте о безопасности – отключайте устройство от питания перед проверкой.

Эти знания не только помогут быстро определить состояние датчика, но и значительно сэкономят время и деньги при ремонте или обслуживании техники. Навык правильно интерпретировать данные сопротивления – один из базовых, но очень важных в практике любой электроники.

Не бойтесь экспериментировать и учиться на практике, ведь даже самые сложные неисправности становятся понятнее, когда знаешь, что и как измерять. Всё в ваших руках – успех с мультиметром гарантирован!
