Как замерить сопротивление обмоток электродвигателя и померить сопротивление обмотки правильно

Проверка электрического сопротивления проводников внутри мотора – важный этап диагностики и обслуживания, который позволяет выявить возможные повреждения и дефекты изоляции. Чтобы получить точные значения, стоит использовать мультиметр или специализированный прибор, уделяя внимание правильному подключению и условиям измерений. Такой подход поможет избежать ошибок и продлит срок службы электродвигателя. Для полного понимания процесса советуем заранее и после прочтения статьи взглянуть на прикрепленные видеоматериалы – там все раскрыто более подробно и наглядно.

Как замерить сопротивление обмоток электродвигателя: точные методы и рекомендации

Для замера сопротивления обмотки чаще всего применяют специальные приборы – мегаомметры или мосты постоянного сопротивления, а в простых случаях можно использовать цифровой мультиметр с функцией измерения сопротивления. Однако измерение сопротивления обмотки требует учета нескольких факторов: температуры обмотки, влияния наружных контактов, а также необходимости обесточивания двигателя и отсоединения его от нагрузки.

Подготовка оборудования и техника замера

• Обесточивание и отключение двигателя. Перед замером обязательно убедитесь, что двигатель отключен от сети и отсоединен от всех цепей, включая конденсаторы или пусковые устройства. Это важно для получения правильных результатов и безопасности.
• Температурный фактор. Сопротивление обмоток сильно зависит от температуры. На практике измерения проводят при рабочей температуре или учитывают поправки. Например, при температуре обмотки около 20 °C сопротивление можно считать эталонным. При увеличении температуры сопротивление поднимается примерно на 0,4% на каждый градус.

Вводя стандартные термины, можно сказать, что для большинства медных обмоток сопротивление находится в диапазоне от нескольких миллиом до нескольких десятков ом, в зависимости от мощности и типа двигателя. Для измерения маленьких сопротивлений (в миллиомах) необходим качественный прибор с точностью не ниже 0,1%

Основные методы замера сопротивления обмотки электродвигателя

1. Измерение мультиметром. Этот метод подходит для предварительной проверки. Используйте цифровой мультиметр с функцией измерения сопротивления (наименьший диапазон). Для двигателя мощностью до 5 кВт сопротивление каждой фазы может варьироваться в пределах нескольких ом. Если мультиметр показывает «бесконечность» или очень высокое сопротивление, скорее всего, обрыв в обмотке.
2. Использование мостовых измерителей. При наличии мостовых приборов (например, моста Уитстона или мегомметра) можно детальнее диагностировать обмотки. Этот метод дает высокоточные результаты, необходим для оценки симметричности фаз и выявления небольших дефектов.

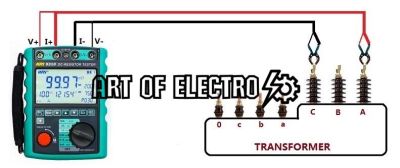

3. Метод четырехпроводного измерения. Для измерения очень малых сопротивлений применяют четырехпроводный метод, который устраняет погрешности из-за сопротивления проводов и контактов. Приборы с четырьмя клеммами позволяют получить максимально точный результат – это особенно важно для крупных электродвигателей с мощной медной обмоткой.

Практические рекомендации и пример замера

Рассмотрим практический пример: для промышленного электродвигателя мощностью 7,5 кВт с номинальным напряжением 380 В и трехфазной обмоткой, типичное сопротивление каждой фазы составляет порядка 0,5–1,2 Ом. Чтобы замерить сопротивление одной из обмоток, следует:

• Полностью отключить двигатель от питания, отсоединить от контролируемой фазы и от остальных обмоток.
• Провести очистку контактов, проверить механическую целостность соединений.
• Использовать цифровой мультиметр с функцией измерения низких сопротивлений или специализированный мост.
• Если вы используете метод четырехпроводного измерения, подсоедините измерительные и токовые два пары проводов согласно инструкции прибора.

Если результат отличается более чем на 10% между фазами или значительно превышает паспортное значение, необходимо провести дальнейшую диагностику. Подобный подход позволяет своевременно обнаружить внутренние дефекты и избежать серьезных поломок оборудования.

Использование цифрового мультиметра для измерения сопротивления обмотки электродвигателя

Перед тем как померить сопротивление обмотки, важно правильно подготовить оборудование и сам электродвигатель. Обязательно отключите двигатель от сети и отсоедините его обмотки от остальных цепей, чтобы обеспечить достоверность результата и избежать повреждений мультиметра.

Процесс измерения сопротивления обмотки цифровым мультиметром

1. Выбор диапазона измерения. На цифровом мультиметре установите режим измерения сопротивления (обычно обозначается символом ?). Для обмоток электродвигателя в большинстве случаев выставьте низкий диапазон, например 200 Ом или ниже, в зависимости от предполагаемого значения сопротивления.
2. Снятие показаний. Обратите внимание на отображённое значение. У здоровой обмотки сопротивление обычно находится в пределах нескольких Ом, например для маленького электродвигателя это может быть 1–10 Ом, а для более мощных – до нескольких десятков Ом.

Пример из практики: при измерении сопротивления обмотки асинхронного двигателя на 2 кВт стандартные значения могут колебаться от 2 до 10 Ом. Если мультиметр показывает значения значительно ниже этого диапазона, это может указывать на межвитковое короткое замыкание, а если сопротивление близко к бесконечности – вероятен обрыв.

• Случай 1: после измерения сопротивления мультиметр показал 0,2 Ом вместо ожидаемых 5 Ом – значит, обмотка имеет внутренние короткие замыкания.
• Случай 2: при замере обмотки значение стремится к бесконечности – возможен разрыв или плохой контакт.

Для повышения точности измерений рекомендуется проводить сравнение всех трёх фазных обмоток (если двигатель трёхфазный). Разница в сопротивлении между ними должна быть минимальной. Серьёзные отклонения в показателях могут свидетельствовать о повреждениях.

Не стоит забывать, что цифровой мультиметр для измерения сопротивления обмотки может показать ошибки при наличии остаточного заряда или влажности. Рекомендуется перед измерением дать время на разрядку конденсаторов внутри двигателя и тщательно осмотреть обмотки на наличие видимых дефектов.

Применение мегаомметра для диагностики изоляции и оценка сопротивления обмоток на больших напряжениях

Мегаомметр позволяет с высокой точностью определить сопротивление обмотки на больших напряжениях, создавая условия, максимально приближенные к рабочим режимам электрооборудования. При правильной методике замера можно не только оценить состояние изоляции, но и обнаружить микротрещины, загрязнения и влажность, которые влияют на долговечность электродвигателя.

Техника проведения измерений

Перед тем, как померить сопротивление обмотки мегаомметром, необходимо отключить двигатель от сети и демонтировать все внешние соединения, включая цепи управления и защитные устройства. Это снижает риск получения ошибочных данных и обеспечивает безопасность работы.

Далее подсоединяют измерительные щупы мегаомметра к концам обмотки. Для удобства и стандартизации испытаний обычно применяют напряжение от 250 до 1000 вольт – выбор зависит от класса электродвигателя и рекомендаций производителя.

• Кратковременный замер – выдержка напряжения 1 минута, после чего фиксируется сопротивление изоляции.
• Продолжительный замер – выдержка напряжения до 10 минут для оценки тенденции изменения сопротивления изоляции.

В большинстве случаев здоровая изоляция при напряжении 1000 В показывает сопротивление более 1 МОм. Если значения ниже, это может свидетельствовать о повреждениях, загрязнении или влажности внутри обмоток.

Практические рекомендации и примеры

Опыт показывает, что измерение сопротивления обмоток мегаомметром особенно полезно при профилактическом обслуживании крупногабаритных электродвигателей. Так, например, при регулярных замерах с интервалом в 6 месяцев можно отследить динамику ухудшения изоляции. В одном из случаев замер показал падение сопротивления с 50 МОм до 2 МОм за год – сигнализируя о необходимости ремонта или замены обмоток.

Также стоит учитывать, что перед замером сопротивления обмоток важно высушить электродвигатель при низких температурах, иначе влажность значительно снизит показания. Грязь и масляные пятна тоже исказят результаты, поэтому предварительная очистка – обязательный этап диагностики.

Особенности использования мегаомметра

• Обеспечение безопасности: следует использовать изолирующие перчатки и соблюдать инструкции по технике безопасности.
• Перед измерением рекомендуется проводить визуальный осмотр обмотки.
• Обязательно фиксировать значение температуры окружающей среды, так как оно влияет на показатели сопротивления.

Подводя итог, применение мегаомметра для оценки сопротивления обмоток на больших напряжениях позволяет не только диагностировать состояние изоляции, но и спрогнозировать ресурс электродвигателя, минимизируя риски внезапных отказов.

Итоги темы: особенности измерения сопротивления обмоток в промышленных условиях

Ключевые моменты и практические рекомендации

• Подготовка обмоток: перед замером убедитесь, что обмотки полностью обесточены и остыли до стабильной температуры.
• Выбор правильного прибора: используйте качественные омметры с возможностью измерения низких сопротивлений, желательно с функцией компенсации температуры.
• Измерения при стабильных условиях: избегайте замеров в условиях колебаний температуры или влажности – это снижает точность.
• Регулярные проверки: проводить измерения регулярно, чтобы отслеживать динамику изменений сопротивления и вовремя выявлять потенциальные проблемы.
• Корректировка результатов: учитывайте температурные коэффициенты материала обмотки, чтобы при необходимости пересчитать показания к эталонной температуре.
• Документирование: записывайте все условия замера и результаты, чтобы в будущем иметь прозрачную историю диагностики.

Эти советы помогают не только получать достоверные данные, но и значительно продлевают срок службы электродвигателей, снижая риски аварий и простоев. Такой подход облегчает обслуживание и повышает общую надежность оборудования на предприятии.

Понимание и применение этих принципов позволяет превращать обычные замеры в мощный инструмент диагностики, что принесет пользу и профессионалам, и предприятиям в долгосрочной перспективе. Так что не бойтесь углубляться в тонкости, и результаты вас приятно удивят!
