Как проверить исправность реле напряжения и проверить реле напряжения мультиметром

Когда устройство, контролирующее уровни напряжения, начинает работать нестабильно, важно вовремя определить, в чём именно проблема. Проверка состояния такого реле с помощью мультиметра – одна из самых надёжных и простых процедур, если знать, как правильно подойти к делу. В этой статье разберёмся, как выявить неисправности и удостовериться, что реле действительно функционирует так, как задумано. Чтобы получить максимально полное представление, советую сразу после прочтения заглянуть на видео в начале и в конце материала – там всё показано наглядно и с полезными советами.

Как проверить исправность реле напряжения: методы диагностики и практические рекомендации

Для оценки работоспособности реле напряжения существуют несколько основных методов диагностики, включая визуальный осмотр, тестирование с помощью тестера и мультиметра, а также проверку прибором, способным имитировать сетевое напряжение. Важно учитывать рекомендации производителя и особенности конкретной модели реле.

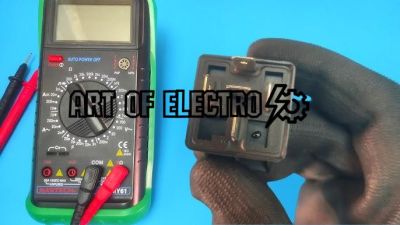

Практическая проверка реле напряжения мультиметром

Самый распространенный и доступный способ – проверить работоспособность реле напряжения мультиметром. Для этого вначале необходимо обесточить прибор и отсоединить его от сети, чтобы избежать короткого замыкания и повреждения устройства.

1. Визуальный осмотр. Проверьте корпус реле на наличие следов перегрева, оплавления клемм или механических повреждений. Обратите внимание на состояние контактов: их окисление или износ может привести к неправильной работе.
2. Измерение сопротивления обмотки. Используя мультиметр в режиме омметра, замерьте сопротивление катушки реле. Обычно оно составляет несколько сотен Ом, но можно ориентироваться на паспортные данные. Значения значительно ниже либо равные нулю говорят о коротком замыкании, высокое или бесконечное сопротивление – о разрыве цепи.
3. Проверка контактов. В режиме проверки диодов или прозвонки проверьте размыкающиеся/замыкающиеся контакты реле. При отсутствии электрического подключения контакты должны иметь либо разрыв цепи, либо замкнутую цепь, в зависимости от типа контакта в состоянии покоя. При подаче напряжения тест передается иначе – для полной проверки лучше использовать лабораторный блок питания.

Для имитации нормальных условий работы реле напряжения можно постепенно подавать питание в пределах допустимых параметров (например, 180–260 В для сетевого напряжения 220 В). При достижении верхнего или нижнего предела срабатывает механизм отключения, что можно контролировать через изменение состояния контактов на мультиметре.

Методы тестирования и диагностика с учетом практического опыта

• Проверка с помощью лабораторного блока питания. Если есть возможность, подключите реле к регулируемому источнику питания и плавно меняйте напряжение, фиксируя моменты срабатывания. Это самый точный метод для оценки порогов срабатывания и возврата, что необходимо для проверки рабочего диапазона устройства.
• Использование тестера реле напряжения. Специализированные приборы позволяют определить не только исправность, но и точность работы. Они удобны при обслуживании больших партий устройств и помогают выявить скрытые дефекты, которые мультиметр не покажет.
• Проверка с нагрузкой. В некоторых случаях полезно включить реле с реальной нагрузкой и измерить напряжение на выходе. При аварийных условиях контакт должен размыкаться мгновенно, предотвращая передаваемое напряжение. Тогда диагностика включает фиксацию срабатывания на практике, а не только измерения параметров без нагрузки.

В работе с реле напряжения важно учитывать следующие практические советы: не стоит проводить измерения «на горячую» без специальной подготовки и защитных средств, поскольку есть риск поражения током. В том числе проверка контактных соединений, чистка клемм и надежность крепления – важная часть диагностики, поскольку механические неисправности иногда маскируются под электрические.

Технические критерии оценки состояния реле напряжения с помощью мультиметра

Перед началом измерений необходимо убедиться, что реле обесточено и отключено от цепи. Использование мультиметра в режиме «прозвонки», измерение сопротивления обмотки и проверка переключения контактов – основные этапы проверки, которые позволяют комплексно оценить состояние реле напряжения.

Основные параметры для проверки реле напряжения мультиметром

• Сопротивление обмотки реле. Это ключевой показатель, который свидетельствует о целостности электромагнитной части устройства. У исправного реле сопротивление обмотки обычно находится в пределах от нескольких десятков до нескольких сотен Ом, в зависимости от конструкции. При измерении стоит сверить результаты с технической документацией на конкретное реле. Если мультиметр показывает обрыв (бесконечное сопротивление) или очень низкое, почти нулевое значение, это указывает на повреждение обмотки – например, разрыв либо короткое замыкание.
• Проверка состояния контактов. Реле напряжения содержит обычно несколько контактов: нормально открытые (НО) и нормально закрытые (НЗ). Для проверки их работы мультиметром необходимо провести измерение сопротивления между контактами в отключенном состоянии и затем вручную активировать реле (если есть возможность). В отключенном состоянии контакты НО должны показывать «разрыв» (например, сопротивление более нескольких мегаом), а контакты НЗ – близкое к нулю сопротивление или короткое замыкание (прозвон). При активации реле ситуация должна меняться на противоположную. Если этого не происходит – причина в залипании контактов, загрязнении или повреждении механизма.
• Проверка цепи управления. Помимо основных контактных групп, рекомендуется проверить токовую цепь управления, к которой подключается обмотка, чтобы исключить неисправности внешней проводки или плохие контакты соединителей. Часто проблема в реле напряжения связана именно с нарушениями в цепи питания обмотки.

Пример проверки и интерпретация результатов

Если при измерениях выявляется неисправность, например, микроскопическое сопротивление на контактах в состоянии покоя, можно с высокой долей вероятности говорить о замыкании и неисправности. Если обмотка имеет большой разброс значений или вообще не показывает сопротивления, реле, скорее всего, непригодно к эксплуатации.

Таким образом, соблюдение правильного алгоритма замеров и внимание к техническим критериям оценки состояния реле напряжения мультиметром обеспечивают оперативную и точную диагностику оборудования на любом производстве или в бытовых условиях.

Практическая проверка работоспособности реле напряжения в бытовых электросетях

Практическая проверка начинается с визуального осмотра реле напряжения: отсутствие внешних повреждений, подгоревших контактов и следов коррозии. Затем следует перейти к проверке работоспособности реле напряжения мультиметром, для чего потребуется измерить сопротивление обмоток и состояние контактов на разных режимах работы.

Последовательность проверки реле напряжения мультиметром

1. Отключение электропитания. Перед началом любых испытаний обязательно отключите питание, чтобы избежать коротких замыканий и травм.
2. Проверка обмоток реле. С помощью мультиметра установите режим проверки сопротивления (омметр). Измерьте сопротивление обмотки катушки – значение должно соответствовать технической документации устройства (обычно от нескольких сотен до нескольких тысяч Ом). При открытом или коротком замыкании обмотка требует замены.
3. Проверка контактов. В режиме прозвонки проверьте состояние нормально-разомкнутых (НО) и нормально-замкнутых (НЗ) контактов. Без подачи питания контакты НЗ должны быть в замкнутом состоянии, а НО – разомкнутом.
4. Имитация срабатывания. Для этого нужно подать на катушку напряжение, близкое к номинальному рабочему (например, 220 В или 230 В, в зависимости от типа реле). В момент срабатывания ожидать переключения контактов: НО замыкаются, НЗ размыкаются. Мультиметром или пробником удостовериться в изменении состояния контактов.

При невозможности подачи полного напряжения можно использовать лабораторный блок питания для увеличения напряжения поэтапно, наблюдая за моментом срабатывания. Для бытовых реле напряжения часто задается порог срабатывания в диапазоне 180–250 В. Если устройство реагирует при гораздо меньших или больших значениях – его точность и работоспособность ставятся под сомнение.

Пример из практики: при проверке одного из устройств реле напряжения мультиметром на этапе измерения сопротивления обмотки было зафиксировано бесконечное значение, что говорит о разрыве цепи. В результате реле не срабатывало при подаче напряжения, что подтверждалось отсутствием изменения состояния контактов.

Дополнительные советы по проверке

• Для повышения точности испытаний рекомендуется использовать цифровой мультиметр с функцией измерения частоты и напряжения.
• Если есть доступ к стенду или лабораторному оборудованию, можно провести динамическое тестирование с имитацией различных уровней сетевого напряжения.
• Обязательно проверяйте надежность крепления и состояния клемм девяти реле, на которых часто образуется окисление или ослабление контактов.

Итоги: как проверить исправность реле напряжения мультиметром – пошаговый алгоритм

В ходе рассмотренного алгоритма вы узнали, что проверка начинается с визуального осмотра и измерения сопротивления обмотки, продолжая проверкой контактов на замыкание и размыкание. Пошаговый подход обеспечивает безопасность и точность диагностики, позволяя понять состояние реле без лишних затрат времени и сил.

Ключевые моменты и практические рекомендации

• Перед началом работы обязательно отключите питание – безопасность всегда на первом месте!
• Используйте мультиметр с функцией измерения сопротивления и прозвонки – это базовые режимы, нужные для диагностики реле.
• Измерьте сопротивление обмотки реле – если оно сильно отклоняется от нормы, скорее всего, обмотка повреждена.
• Проверьте работу контактов: в норме они должны замыкаться и размыкаться при подаче напряжения на катушку.
• Обратите внимание на внешний вид реле: следы нагара, деформации или запах гари – явные признаки выхода из строя.

Все эти знания пригодятся в будущем при ремонте и обслуживании электросетей, позволяя экономить деньги и время, а также обеспечивать стабильную работу оборудования. Освоив этот простой, но эффективный алгоритм проверки, вы становитесь более уверенным и самостоятельным в обращении с электроникой.

Помните, что даже небольшой опыт в диагностике реле напряжения уже делает вас мастером своего дела. Не бойтесь экспериментировать, обучаться и помогать другим – мир электроники открыт для вас!
