Как проверить сопротивление катушки зажигания мультиметром и измерить его самостоятельно

Понять, насколько исправна катушка зажигания, можно с помощью простого измерения ее сопротивления с помощью мультиметра – удобного прибора, который есть почти у каждого, кто занимается ремонтом автомобилей. Этот процесс не требует специальных знаний, но важно знать, как правильно замерить показатели, чтобы не получить ложные результаты. Для более полного и наглядного представления рекомендуем обязательно просмотреть видео в начале и в конце статьи – там этапы проверок расписаны максимально подробно, и вы сможете повторить все шаги без ошибок.

Проверка сопротивления катушки зажигания мультиметром: полное руководство

Для выполнения измерений потребуется простой цифровой или аналоговый мультиметр. Такой инструмент всегда под рукой у технического специалиста и позволяет с точностью определить состояние первичной и вторичной обмоток катушки. Важно соблюдать последовательность действий и учитывать особенности конструкции конкретной катушки.

Подготовка к измерениям и базовые знания

Прежде чем приступать к измерению сопротивления мультиметром катушки зажигания, необходимо обесточить систему зажигания, отсоединив аккумулятор и отсоединить катушку от проводки. Это исключит ложные показания и защитит прибор.

У катушки зажигания обычно две обмотки:

• Первичная обмотка, имеющая относительно низкое сопротивление, порядка 0,4–2 Ом;
• Вторичная обмотка, сопротивление которой значительно выше и варьируется примерно от 5 кОм до 15 кОм.

Точные значения зависят от модели катушки, поэтому рекомендуется ориентироваться на техническую документацию производителя.

Пошаговая инструкция по проверке сопротивления катушки мультиметром

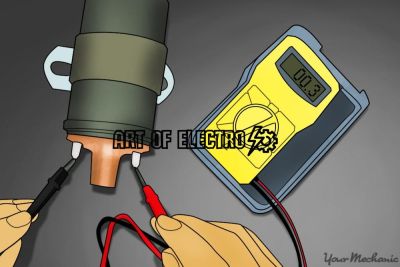

1. Установите мультиметр в режим измерения сопротивления (Ом). Для цифрового прибора выберите самый подходящий диапазон, например, 20 Ом для первичной обмотки и от 20 кОм для вторичной.

К примеру, одна из типичных неисправностей – увеличение сопротивления первичной обмотки до 5 Ом и выше, что ведёт к снижению искрового напряжения и плохому зажиганию. Другой распространённый случай – обрыв вторичной обмотки, когда сопротивление мультиметр фиксирует как бесконечность.

Практические рекомендации

• Измерения старайтесь проводить при комнатной температуре, потому что при сильном охлаждении или нагреве показатели сопротивления меняются.
• Если катушка находится на автомобиле, обязательно отключите аккумулятор, чтобы избежать повреждения электронных компонентов мультиметра и управляющей электроники.
• Если мультиметр показывает нестабильные значения или различные при повторных замерах, это может свидетельствовать о скрытых дефектах в катушке.

Использование мультиметра для проверки сопротивления катушки зажигания – простой, быстрый и информативный способ выявить неисправности. Такой метод диагностики доступен даже в домашних условиях и существенно экономит время на поиск проблемы в системе зажигания.

Технические параметры катушки зажигания и их влияние на измерение сопротивления мультиметром

При проверке сопротивления катушки зажигания мультиметром крайне важно учитывать её технические параметры. Катушка зажигания состоит из двух основных обмоток: первичной и вторичной, каждая из которых имеет своё номинальное сопротивление. Эти параметры напрямую влияют на корректность и точность измерения, а также на интерпретацию полученных показаний.

Первичная обмотка обычно имеет низкое сопротивление – в среднем от 0,3 до 2 Ом, в зависимости от модели и производителя. Вторичная обмотка, наоборот, характеризуется значительно большим сопротивлением, часто в диапазоне от 5 до 15 кОм. Знание этих ориентиров облегчает диагностику и помогает определить состояние катушки зажигания при измерении мультиметром.

Особенности конструкции катушки и их влияние на результаты измерения

Тип и конструкция катушки напрямую влияют на показатели сопротивления. В зависимости от назначения и конструкции катушки, у разных моделей могут отличаться параметры, и именно поэтому перед проверкой важно изучить техническую документацию. Например, магнитопровод из материалов с разной магнитной проницаемостью может изменить электромагнитные характеристики, но не влияет на сопротивление обмоток, что очень важно учитывать при диагностике.

Также важно помнить, что некоторые современные катушки оснащены встроенными электронными модулями и резисторами, которые могут создавать помехи при замерах. Это приводит к искажению показаний мультиметра или его неспособности корректно отобразить значение сопротивления, особенно на вторичной обмотке.

Практические рекомендации по измерению сопротивления катушки мультиметром

• Измерение первичной обмотки. Для получения корректного результата мультиметр должен быть переведен в режим измерения низкого сопротивления (омметр). Если сопротивление значительно отличается от нормы (например, вместо 0,5 Ом – 10 Ом или бесконечность), можно с уверенностью говорить о пробое или обрыве.
• Температурный фактор. Важно учитывать, что сопротивление изменяется с температурой. Поэтому, если катушка холодная, сопротивление может быть на 10-20% выше, чем при прогретом состоянии. Это необходимо учитывать при сравнении с эталонными значениями.

Пример типичных значений сопротивления для распространённых катушек

Если измеренное значение существенно выходит за эти пределы – это повод для более детальной диагностики или замены катушки. Помните, что даже небольшие отклонения в сопротивлении первичной обмотки могут существенно повлиять на работу системы зажигания, так как это влияет на силу тока и образование искры.

Пошаговая инструкция по настройке мультиметра для точного измерения сопротивления катушки зажигания

Опыт показывает, что грамотная подготовка мультиметра позволяет не только быстро проверить сопротивление катушки мультиметром, но и своевременно диагностировать проблемы, связанные с её работоспособностью. В этом разделе рассмотрим пошаговый процесс настройки, который подходит для большинства популярных цифровых мультиметров и позволит избежать типичных ошибок.

Шаги по настройке мультиметра для измерения сопротивления катушки зажигания

1. Отключите катушку от системы зажигания. Перед измерением сопротивления катушки зажигания мультиметром обязательно отключите изделие от электрической цепи, чтобы исключить воздействие внешних напряжений и избежать повреждения прибора.
2. Выберите режим измерения сопротивления (Ом, ?). На мультиметре установите переключатель в позицию измерения сопротивления. Как правило, это обозначение символом «?». Многие модели имеют отдельные диапазоны: от единиц Ом до килОм. Для катушек зажигания, сопротивление которых обычно находится в пределах от нескольких Ом до нескольких сотен Ом, подходит средний или низкий диапазон (например, 200 ? или 2 k?).
3. Калибровка (нулевое обнуление). Если мультиметр диапазон измерения сопротивления не автоматический, поднесите щупы друг к другу и обратите внимание на показания. Они не должны значительно отличаться от нуля. Если есть функция обнуления, используйте её, чтобы учесть сопротивление проводов тестовых щупов.
4. Проверка исправности щупов и контактов. Перед началом измерения убедитесь, что щупы не повреждены, а контакт чистый. Даже небольшая окись или грязь могут искажать результаты, особенно при измерении малого сопротивления.
5. Снятие показаний и анализ. На дисплее мультиметра отобразится значение сопротивления. Для первичной обмотки типичные значения варьируются от 0,4 до 2 Ом, а для вторичной – в пределах от нескольких кОм до сотен кОм. Если сопротивление существенно отличается от типичных значений, это может указывать на обрыв, короткое замыкание или повреждение изоляции.

На практике важно учитывать температурный режим при измерениях – например, холодная катушка при температуре ниже 20 °C может показывать несколько более высокое сопротивление, чем в рабочем состоянии. Для более точного анализа стоит сравнивать полученные данные с заводскими спецификациями производителя конкретной модели катушки.

Анализ результатов измерения сопротивления катушки зажигания и диагностика неисправностей

Если сопротивление первичной и вторичной обмоток совпадает с рекомендованным производителем, значит, катушка в порядке. Но если показания отклоняются – слишком низкие или слишком высокие – это прямой сигнал к тому, что внутри есть повреждения, короткое замыкание или обрыв. Такие дефекты влияют на качество искры и, соответственно, на работу двигателя.

• Перед измерением всегда отключайте питание системы зажигания и отсоединяйте катушку от проводов, чтобы избежать ложных показаний и не повредить мультиметр.
• Измеряйте сопротивление на первичной обмотке (обычно низкое значение) и вторичной (существенно выше). Значения нужно сравнивать с технической документацией вашего авто или устройства.
• Обращайте внимание не только на величину сопротивления, но и на стабильность показаний – скачки или резкие изменения могут означать скрытые дефекты.
• Если результаты «не в норме», не пытайтесь ремонтировать катушку самостоятельно – лучше заменить её целиком для надежной работы двигателя.
• Регулярная проверка катушки и других элементов системы зажигания поможет вовремя находить неисправности и избегать серьезных поломок.

Эти знания не только помогут вам самостоятельно диагностировать и поддерживать автомобиль в отличном состоянии, но и сэкономят время и деньги при обращении в сервис. Понимание принципов работы и умение делать простые замеры – первый шаг к уверенности в технике. Так что берите мультиметр в руки, экспериментируйте и будьте на шаг впереди проблем!
