Как проверить сколько вольт выдает аккумулятор и узнать напряжение аккумулятора

Чтобы понять, насколько заряжен ваш аккумулятор и насколько он исправен, мало просто взглянуть на корпус – нужно измерить уровень электричества, которое он выдает. В статье расскажем, как быстро и точно определить текущие показатели батареи с помощью подручных приборов и на что обратить внимание, чтобы избежать неожиданных проблем. Для тех, кто предпочитает визуальное восприятие и хочет разобраться глубже, в начале и в конце статьи размещены полезные видео, где весь процесс детально показан и объяснен.

Принципы работы мультиметра при измерении напряжения аккумулятора

Когда мы говорим о том, как узнать напряжение аккумулятора с помощью мультиметра, важно понимать, что прибор функционирует как вольтметр. При подключении к клеммам аккумулятора мультиметр замеряет разность потенциалов, выраженную в вольтах. Если аккумулятор полностью заряжен, его напряжение обычно составляет около 12,6–12,8 вольт для свинцово-кислотных батарей. При снижении этого значения ниже 12 вольт можно говорить о частичном разряде или проблемах с аккумулятором.

Основные особенности работы мультиметра при измерении напряжения аккумулятора

Современные цифровые мультиметры оснащены функцией выбора режима работы. Для измерения напряжения аккумулятора требуется переключить прибор в режим постоянного напряжения (DCV), так как аккумулятор выдает постоянный ток. Отсутствие правильного выбора режима может привести к неверным показаниям или даже к повреждению прибора.

• Подключение щупов: красный щуп следует подключать к положительной (+) клемме аккумулятора, а черный – к отрицательной (?). При ошибочном подключении прибор покажет отрицательное значение, что также позволяет определить неправильное подключение.
• Диапазон измерений: если мультиметр не имеет функции автоопределения диапазона, необходимо вручную выставить показатель, превышающий ожидаемое напряжение аккумулятора (обычно выбирают 20В или 30В).
• Стабильность показаний: напряжение аккумулятора может слегка колебаться из-за внутреннего сопротивления или нагрузки, поэтому важно фиксировать показания при отсутствии нагрузки и, если нужно, повторять измерение несколько раз.

В практическом опыте, чтобы проверить сколько вольт выдает аккумулятор, я всегда обращаю внимание, насколько мультиметр стабильно показывает напряжение при отключенной нагрузке. Например, при измерении заряженного автомобильного аккумулятора считываемое напряжение около 12,7 В говорит о 100% зарядке. Если значение увеличивается до 13,5–14 В при включенном двигателе, это указывает на работу зарядного устройства (генератора). Если же напряжение опускается ниже 12 В – аккумулятор нуждается в зарядке или замене.

Также следует учитывать правильный контакт щупов с клеммами: загрязненная поверхность может исказить результаты. Проверка напряжения аккумулятора – это неотъемлемая часть технической диагностики, и понимание принципов работы мультиметра гарантирует точность получаемых данных.

Влияние состояния заряда и температуры на напряжение автомобильного аккумулятора

Напряжение автомобильного аккумулятора напрямую зависит от его состояния заряда и окружающей температуры. При проверке напряжения важно учитывать эти факторы, так как они существенно влияют на измеряемый показатель и могут привести к неправильной оценке состояния батареи.

Аккумулятор полностью зарядился – это значит, что напряжение на его клеммах будет в районе 12,6–12,8 В в спокойном состоянии (без нагрузки и сразу после запуска). Если измерять напряжение сразу после использования автомобиля или в процессе работы, эти цифры будут выше из-за процессa зарядки, либо ниже в случае частичного разряда. Температура окружающей среды оказывает не менее значимое воздействие: при понижении температуры напряжение «падает» даже у полностью заряженной батареи.

Влияние состояния заряда

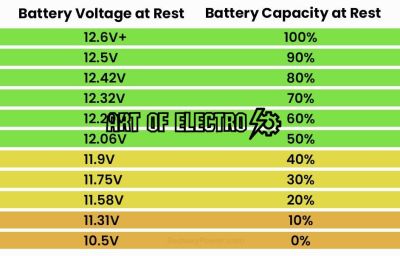

Состояние заряда аккумулятора – один из ключевых показателей, который определяет уровень напряжения. Например:

• Полностью заряженный аккумулятор имеет напряжение около 12,6–12,8 В.
• Аккумулятор с частичным разрядом показывает напряжение в диапазоне 12,2–12,4 В.
• Сильно разряженный аккумулятор может иметь напряжение ниже 12 В.

Это объясняется тем, что напряжение напрямую отражает химическое состояние внутри ячеек. Чем меньше остаток заряда, тем меньше сила электромагнитного поля, создающего напряжение. На практике видел случаи, когда автомобиль с напряжением на клеммах 12,0 В уже испытывал проблемы с запуском двигателя – это явный признак, что аккумулятор пора заряжать либо менять.

Влияние температуры

Температура окружающей среды оказывает заметное влияние на напряжение аккумулятора. Холод снижает эффективность химических процессов внутри батареи, из-за чего напряжение падает. В зимний период напряжение заряженного аккумулятора может отличаться на 0,3–0,5 В в меньшую сторону по сравнению с теплыми деньми.

Пример из практики: аккумулятор, который показывает 12,6 В в помещении при +20°C, на морозе -10°C может демонстрировать напряжение около 12,2 В без потери фактического остаточного заряда. Это не означает, что батарея разряжена, а лишь отражает влияние температуры на электрохимию.

Обратное также верно: при высокой температуре напряжение может немного увеличиваться, что иногда дает ложное ощущение хорошего состояния аккумулятора.

Как учитывать эти факторы при измерении напряжения

1. Измеряйте напряжение на аккумуляторе в спокойном состоянии, предпочтительно через несколько часов после выключения двигателя.
2. Учитывайте температуру окружающей среды – если на улице холодно, ориентируйтесь на немного сниженное напряжение.
3. При сомнениях используйте дополнительные методы проверки состояния, например, нагрузочные тесты, которые показывают реальные возможности аккумулятора.

Различия в методах измерения напряжения свинцово-кислотных и литий-ионных аккумуляторов

Понимание отличий в измерениях помогает эффективно определить заряд и избежать повреждений аккумулятора.

Основные различия в методах измерения

• Свинцово-кислотные аккумуляторы: напряжение измеряется непосредственно на клеммах при отключенном аккумуляторе, но важно учитывать, что напряжение может изменяться в зависимости от нагрузки и времени отдыха.
• Литий-ионные аккумуляторы: для точного замера часто требуется специальное оборудование, например, балансировочные устройства или мультиметры с высокой точностью, так как напряжение сильно зависит от состояния заряда и температуры.
• Особенности измерения: у свинцово-кислотных аккумуляторов напряжение стабилизируется медленнее, у литий-ионных – быстрее, но чувствительнее к быстрым изменениям.
• Безопасность: измерения литий-ионных аккумуляторов требуют аккуратности, чтобы избежать короткого замыкания и повреждений, тогда как свинцово-кислотные менее требовательны в этом плане.

Ключевые моменты для правильного измерения

1. Используйте подходящий мультиметр с соответствующими характеристиками (диапазон и точность).
2. Обеспечьте отсутствие нагрузки на аккумулятор во время измерения.
3. Для литий-ионных аккумуляторов учитывайте температуру и состояние ячеек.
4. Следите за безопасностью и соблюдайте рекомендации производителя.
