Как проверить сопротивление лямбды и определить сопротивление на датчике кислорода

Если ваш автомобиль начал вести себя не так, как раньше, одной из возможных причин может быть неисправность датчика кислорода, который играет важную роль в управлении смесью топлива и воздуха. Узнать, насколько исправен этот элемент, можно, измерив его сопротивление с помощью мультиметра – это один из самых доступных и быстрых способов диагностики. В статье расскажем, как правильно выполнить замеры и на что обратить внимание, чтобы понять, стоит ли менять сенсор или достаточно простой профилактики. Для более полного понимания темы рекомендуем в начале и в конце материала обязательно посмотреть прикрепленные видео – там наглядно и подробно показаны все нюансы процесса.

Технические особенности измерения сопротивления нагревательного элемента лямбда-зонда

Нагревательный элемент – это спираль из устойчивого к высоким температурам материала, которая нагревается при подаче напряжения. Из-за постоянной работы и воздействия агрессивных условий выхлопных газов сопротивление может изменяться, что приводит к сбоям в работе лямбды. Поэтому проверка сопротивления – это базовый тест, который помогает выявить обрыв, короткое замыкание или износ элемента.

Практические аспекты измерения сопротивления нагревательного элемента

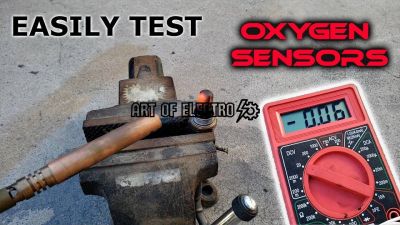

Для замера сопротивления лучше всего использовать цифровой мультиметр с функцией омметра. Важный момент – перед измерением необходимо отключить разъем датчика и убедиться, что устройство полностью остывшее, иначе измерения будут недостоверными. В среднем, нормальное сопротивление нагревательного элемента колеблется в диапазоне от 2 до 14 Ом, в зависимости от модели лямбда-зонда.

Чтобы проверить состояние нагревателя, выполните следующие действия:

1. Отключите разъем лямбда-зонда.
2. Выставьте мультиметр в режим измерения сопротивления.
3. Подключите щупы к контактам нагревательного элемента (обычно два отдельных провода).
4. Считайте показания и сравните с технической документацией на конкретный датчик.

Например, если сопротивление значительно выше нормы – это может указывать на частичный обрыв провода или разрушение спирали. Если сопротивление равно бесконечности – элемент полностью неисправен и требует замены. При очень низких значениях (практически замыкание) – возможно короткое замыкание внутри нагревателя.

Стоит отметить, что просто измерить сопротивление и получить 'нормальный' результат – не всегда гарантия исправности, поскольку могут быть проблемы с проводкой или контактами разъема. Поэтому при проверке всегда полезно осмотреть состояние самой проводки и надежность соединений. Нередко причиной ошибок в работе нагревательного элемента становится окисление контактов или повреждение изоляции.

Также проверка сопротивления нагревательного элемента лямбды не требует демонтировать весь датчик из выхлопной системы, на многих моделях возможен доступ к контактам через подкапотное пространство, что значительно упрощает диагностику. Тем не менее, если сомневаетесь в показаниях, рекомендуется свериться с техническими характеристиками именно вашей модели лямбда-зонда.

Применение мультиметра для диагностики цепи питания датчика кислорода

Для начала работы потребуется цифровой мультиметр с функцией измерения постоянного напряжения, а также базовые знания о распиновке датчика. Обычно датчики кислорода имеют три или четыре провода: питание (обычно 12 В или 5 В), масса и сигнальный провод. Опыт показывает, что для проверки цепи питания достаточно измерить напряжение на питающем проводе относительно массы.

Пошаговая инструкция по проверке питания датчика кислорода мультиметром

1. Подготовка: Заводим двигатель до рабочей температуры, чтобы инициировать работу блока управления двигателем и подачу питания к лямбда-зонду.
2. Идентификация проводов: Отключаем датчик или получаем доступ к его разъему. Определяем провод питания при помощи схемы автомобиля или тестера непрерывности.
3. Измерение напряжения: Переключаем мультиметр в режим измерения постоянного напряжения (DCV). Красный щуп подсоединяем к питающему проводу датчика кислорода, черный – к массе (корпусу или проводнику «земля»).
4. Считываем результат: В норме напряжение питания лямбда-зонда должно находиться в пределах от 11 до 14 В (если речь идет о 12-вольтовой цепи). Если напряжение отсутствует или значительно ниже, следует искать причину в предохранителях, реле, проводке или разъеме.
5. Проверка качества сигнала: После подтверждения питания можно переключиться на режим осциллографа или более динамичного измерения сигнала, но на данном этапе основной целью является именно диагностика цепи питания.

Пример из практики: при осмотре Ford Focus одного из клиентов мультиметр показал менее 3 В на питании датчика кислорода. Проверка предохранителей и реле не выявила проблем, но осмотр электропроводки в зоне двигателя выявил коррозию контакта в разъеме. После чистки контактов и восстановления целостности цепи напряжение питания нормализовалось, что автоматически избавило от ошибок в ЭБУ.

Таким образом, применение мультиметра для проверки сопротивления лямбды и цепи питания датчика кислорода позволяет точно определить источник проблемы – будь то неисправный датчик или нарушения подачи питания. Правильно проведенная диагностика сокращает время на устранение неисправности и защищает от лишних затрат на замену исправных деталей.

Типичные значения сопротивления и их интерпретация при проверке кислородного датчика

Значения сопротивления могут варьироваться в зависимости от типа и модели датчика, однако существуют общие ориентиры, позволяющие быстро оценить состояние устройства и принять решение о его ремонте или замене.

Основные типичные значения сопротивления и их значения

• Нормальное сопротивление: обычно находится в пределах от нескольких Ом до десятков Ом. Это свидетельствует о исправном нагревательном элементе.
• Очень низкое или близкое к нулю сопротивление: указывает на короткое замыкание в нагревательном элементе, что требует замены датчика.
• Очень высокое или бесконечное сопротивление: говорит о разрыве цепи или повреждении внутри датчика, что делает устройство неработоспособным.

Важно помнить, что для точной диагностики следует учитывать техническую документацию на конкретный датчик и условия его эксплуатации. Также рекомендуется проверять сопротивление при разогретом датчике, так как показатели могут меняться в зависимости от температуры.
