Как проводится проверка сопротивления и замеры сопротивления изоляции: методы и правила

Чтобы убедиться, что изоляционные материалы в электросетях и оборудовании надежно защищают от пробоев и утечек тока, регулярно проводят специальные измерения, которые помогают выявить ухудшение состояния защиты. Процесс включает применение высоковольтных приборов для получения точных данных о сопротивлении изоляции, что важно для предотвращения аварий и обеспечения долговечности оборудования. Важно не просто понимать теорию, а видеть, как на практике проходят эти процедуры – для полного понимания советую взглянуть на видео в начале и в конце статьи, где подробно показаны все этапы измерений и тонкости проведения испытаний.

Как проводится проверка сопротивления и замеры сопротивления изоляции

Перед началом измерений важно правильно подготовить электрическую цепь: отключить устройство от питания, снять все подключённые нагрузки и разомкнуть цепи, которые могут повлиять на результаты. Это обязательное требование для точного определения фактического состояния изоляции и исключения ошибочных показаний.

Техника проведения замеров сопротивления изоляции

Процесс проверки начинается с выбора подходящего тестового напряжения, которое зависит от номинального напряжения оборудования. Например, для сетей с напряжением до 1000 В обычно используется напряжение 500 В, а для более мощных установок – 1000 В и выше. После подключения мегомметра к объекту измерения, прибор генерирует постоянное напряжение и измеряет протекающий ток через изоляцию, что позволяет вычислить сопротивление.

Важно выдерживать время измерения не менее 60 секунд, чтобы получить более стабильные и точные показания. При этом во время теста нежелательно прикасаться к измеряемому оборудованию, поскольку это может повлиять на результаты или привести к травмам.

В ходе замеров сопротивления изоляции часто наблюдаются следующие практические особенности:

• Температурное влияние: Сопротивление изоляции значительно зависит от температуры окружающей среды и поверхности кабелей. При пониженных температурах показатели могут увеличиваться, а при высокой влажности и температуре – уменьшаться.
• Влажность и загрязнения: Присутствие влаги или загрязнений на поверхности изоляционных материалов снижает сопротивление, что сигнализирует о возможных дефектах и необходимости дополнительной диагностики.
• Нормативные значения: Для большинства силовых кабелей допустимое минимальное сопротивление изоляции составляет не менее 1 МОм на километр длины, однако стоит опираться на конкретные стандарты и требования производителя.

Для более наглядного контроля проводятся периодические проверки с фиксацией полученных значений, что позволяет отследить динамику изменения сопротивления и своевременно проводить ремонтные работы. В ряде случаев, если сопротивление изоляции резко падает, это свидетельствует о серьезных дефектах, например, внутреннем пробое или деградации изоляционного материала.

Практический опыт показывает, что правильная организация процесса замеров, точное следование алгоритму и аккуратная подготовка объекта измерения значительно увеличивают эффективность диагностики и усиливают безопасность эксплуатации электрических систем.

Технические принципы измерения сопротивления изоляции в электроустановках

На практике измерение сопротивления изоляции проводится с помощью специализированных приборов – мегомметров. Они создают постоянное напряжение определённой величины (обычно от 250 до 1000 В и более) и регистрируют величину протекающего через изоляцию тока, из чего и вычисляется сопротивление. Для корректной оценки крайне важно соблюдать технические принципы и правила проведения замеров.

Основные аспекты и методы проведения измерений

Прибор вырабатывает тестовое напряжение, которое значительно выше рабочего напряжения электроустановки. Это обеспечивает выявление потенциальных дефектов изоляции, которые невозможно определить при обычных условиях эксплуатации. Например, если в щите перемещения ток утечки не превышает нескольких микроампер, то при подаче тестового напряжения мегомметра ток может возрасти до нескольких миллиампер, что укажет на наличие трещин, загрязнений или других повреждений изоляционного слоя.

Ключевой технический принцип – устойчивое высокое сопротивление, измеряемое в мегома (миллионы Ом). Величина сопротивления выше 1 МОм в современных электроустановках считается удовлетворительной, хотя для некоторых видов оборудования нормативы требуют значения от 10 МОм и выше.

Во время замера важно выдерживать время подачи тестового напряжения не менее 60 секунд. Это необходимо для стабилизации результатов и исключения влияния поглощенного влаги и поверхностного слоя изоляции. На практике часто встречаются ситуации, когда первоначальное значение сопротивления изоляции ниже нормы из-за временных факторов – например, высокой влажности. Повторная проверка после сушки оборудования позволяет получить более точный результат.

• Преимущественная разбивка сопротивления по фазам при трехфазных системах позволяет выявлять локальные дефекты;
• При замерах больших кабельных линий используют зонды для локализации поврежденных участков;
• Регулярные замеры позволяют отслеживать динамику состояния изоляции, что является важным для профилактического обслуживания.

Практический опыт подсказывает, что лучшая методика – сочетание измерения сопротивления изоляции с визуальным осмотром и другими диагностическими методами (например, измерением ёмкости или тепловизионным контролем). Это позволяет комплексно оценить состояние электроустановки и минимизировать риск случайных выходов из строя.

Особенности проведения замеров сопротивления изоляции в бытовых электросетях

Проверка сопротивления изоляции в бытовых электросетях имеет ряд особенностей, которые важно учитывать для получения достоверных результатов и обеспечения безопасности эксплуатации. В бытовых условиях электросети часто представлены разнообразием кабелей и электроустановок различного возраста и состояния, что напрямую влияет на методы и требования при проведении замеров.

Основной задачей замеров является выявление дефектов изоляции, которые могут привести к утечкам тока, коротким замыканиям и даже пожарам. Поэтому важно не просто измерить сопротивление, а правильно подготовить сеть и выбрать параметры испытательного оборудования с учетом специфики бытовой электросети.

Подготовка к замерам сопротивления изоляции

Перед началом измерений необходимо отключить электросеть от источника питания и убедиться, что все активные части обесточены. В бытовых условиях часто встречаются распределительные щиты с несколькими группами автоматов, поэтому проверка начинается с отключения всего оборудования и установки испытательного прибора напрямую на кабельную линию.

Особое внимание уделяется правильному заземлению. Контрольный провод испытательного прибора подключается к заземляющему контуру, иначе показания могут быть искажены. Например, при отсутствии корректного заземления замеры могут показывать заниженные значения сопротивления изоляции, что приведет к неправильной оценке состояния сети.

Выбор напряжения при измерении

В бытовых электросетях обычно применяются испытательные напряжения 250 В или 500 В, что соответствует стандартным требованиям для сети с напряжением 220-240 В. Замеры сопротивления изоляции при этих значениях напряжения позволяют обнаружить повреждения, которые могут не проявиться при более низком тестовом напряжении.

Применение напряжения 500 В оправдано при проверке более «старых» линий, где возможны микротрещины изоляции. В новых сетях, особенно с современными материалами и кабелями, напряжение 250 В зачастую достаточно, чтобы получить точные и безопасные результаты.

Особенности проведения замеров на разных участках бытовой электросети

• Кабельные линии – измерения проводят на отрезках без нагрузки. Если кабель слишком длинный, сопротивление изоляции может казаться ниже из-за эффекта параллельного пути. В таких случаях интуитивная практика подсказывает разделить сеть на секции и измерять каждый отрезок отдельно.
• Электроустановочные изделия (розетки, выключатели) – проверка проводится после отключения всех подключенных приборов. Нельзя измерять сопротивление изоляции через подключенные устройства, так как это приведет к некорректным данным. Например, бытовой электроприбор с электродвигателем может создать параллельный ток утечки.
• Заземляющие проводники – обязательна проверка на отсутствие цепей между активными проводниками и заземлением при нормальном состоянии сети. В бытовых условиях часто встречаются случаи неправильного подключения заземляющих жил, что снижает общую надежность электросети.

Практические рекомендации по выполнению замеров

1. Перед измерением конкретно осмотрите проводку и электроустановки на предмет видимых повреждений изоляции. Иногда визуальная дефектоскопия упрощает диагностику.
2. Используйте качественные мегаомметры с возможностью выбора тестового напряжения. Приборы с функцией автоматического отключения снижают риск повреждения изоляции при слишком длительном воздействии высокого напряжения.

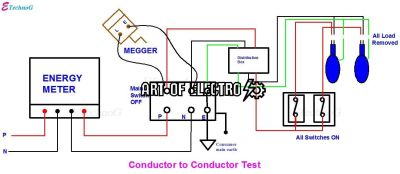

3. Для проверки сопротивления изоляции жил кабеля подключайте прибор между каждой жилой и землей, а также между жилами друг с другом поочередно. Это прояснит, в каком именно проводнике присутствуют повреждения.
4. Если сопротивление изоляции ниже допустимых значений (например, менее 1 МОм на жилу в бытовой сети), рекомендуется повторить замер спустя некоторое время или с применением другого оборудования, чтобы исключить погрешности.

Одной из распространённых ошибок при замерах в бытовых электросетях является пренебрежение длительностью очистки оборудования перед проверкой и неучёт влияния окружающей среды. Влажность, пыль и температурные перепады существенно влияют на сопротивление изоляции. Поэтому нередко специалистам приходится проводить регулярные замеры, чтобы оценить динамику изменения состояния изоляции.

Стандарты и требования к оборудованию для проверки сопротивления изоляции

Оборудование для измерения сопротивления изоляции должно соответствовать строгим стандартам, обеспечивающим безопасность и точность замеров. Это гарантирует надежность диагностики и предотвращение ошибок, которые могут привести к отказам электроустановок.

Требования к таким приборам включают высокую чувствительность, устойчивость к помехам и возможность работы с различными напряжениями испытаний. Важна также удобство эксплуатации и наличие средств защиты оператора.

Ключевые требования к оборудованию:

• Точность измерений: обеспечивается за счет стандартизированных методов и сертификации приборов.
• Диапазон измерений: широкий спектр сопротивления для проверки различных типов изоляции.
• Безопасность: защита от обратного тока, автоматическое отключение при превышении норм.
• Эргономика и мобильность: компактность и удобство использования для работы в разных условиях.
• Устойчивость к внешним воздействиям: надежность при высоких температурах, вибрациях и пыли.

Рекомендации по выбору оборудования:

1. Обращать внимание на соответствие международным стандартам качества и безопасности.
2. Проверять наличие сертификации и документации производителя.
3. Учитывать тип объекта и необходимый диапазон измеряемого сопротивления.
4. Проводить регулярную поверку и техническое обслуживание прибора.
5. Выбирать приборы с удобным интерфейсом и понятными принципами работы для снижения ошибок оператора.
